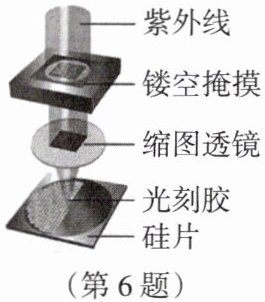

6. 光刻机是制造芯片的核心装备,其原理如下:先在硅片表面涂一层光刻胶,再用紫外线光束透过有集成电路图的镂空掩膜,经过凸透镜照射下面的硅片,被光线照射到的光刻胶发生反应,硅片上就会出现清晰缩小的电路图案。
(1) 紫外线属于(填“可见光”或“不可见光”)。
(2) 下列关于光刻机工作过程中成像的说法正确的是(可多选)。
A. 在硅片上成的像是虚像
B. 镂空掩膜位于缩图透镜的二倍焦距以外
C. 硅片到透镜的距离相当于物距
D. 将镂空掩膜向上移动,硅片也需向上移动,才能呈清晰的像

6.(1)不可见光 (2)BD

【分析】
首先，第一问需明确紫外线的分类：人眼可感知的光为可见光，范围包含红、橙、黄、绿、蓝、靛、紫，紫外线在紫光外侧，人眼无法看见，属于不可见光。第二问考查凸透镜成像规律的应用，光刻机的缩图透镜是凸透镜，成缩小实像，需结合凸透镜成像规律（成缩小实像的条件、实像的移动规律）分析选项：
选项A：硅片相当于光屏，只能承接实像，虚像无法呈现在光屏上，故A错误；
选项B：凸透镜成倒立缩小实像的条件是物距大于二倍焦距，因此镂空掩膜（物体）需位于缩图透镜二倍焦距以外，故B正确；
选项C：物距是物体到透镜的距离，即镂空掩膜到透镜的距离，硅片到透镜的距离是像距，故C错误；
选项D：凸透镜成实像时，物体向上移动，像会向下移动，因此镂空掩膜向上移动时，硅片需向上移动才能承接清晰的像，故D正确。
【解析】
(1) 人眼能感知的光为可见光，紫外线位于紫光外侧，人眼无法看见，因此属于不可见光。
(2) 光刻机的缩图透镜为凸透镜，工作时成倒立、缩小的实像，结合凸透镜成像规律分析各选项：
A选项：实像可呈现在光屏（硅片）上，虚像不能，因此硅片上的像是实像，A错误；
B选项：当物距大于二倍焦距（$u＞2f$）时，凸透镜成倒立、缩小的实像，故镂空掩膜需位于缩图透镜二倍焦距以外，B正确；
C选项：物距是物体（镂空掩膜）到透镜的距离，硅片到透镜的距离是像距，C错误；
D选项：凸透镜成实像时，物体向上移动，像会向下移动，因此镂空掩膜向上移动时，硅片需向上移动才能呈清晰的像，D正确。
【答案】
(1) 不可见光；(2) BD
【知识点】
紫外线、凸透镜成像规律
【点评】
本题结合光刻机的实际应用，考查紫外线的分类和凸透镜成像规律的应用，将物理知识与工业场景结合，难度适中，需学生掌握基础光学概念和成像规律，能区分物距、像距，理解实像的移动特点。
【难度系数】
0.5

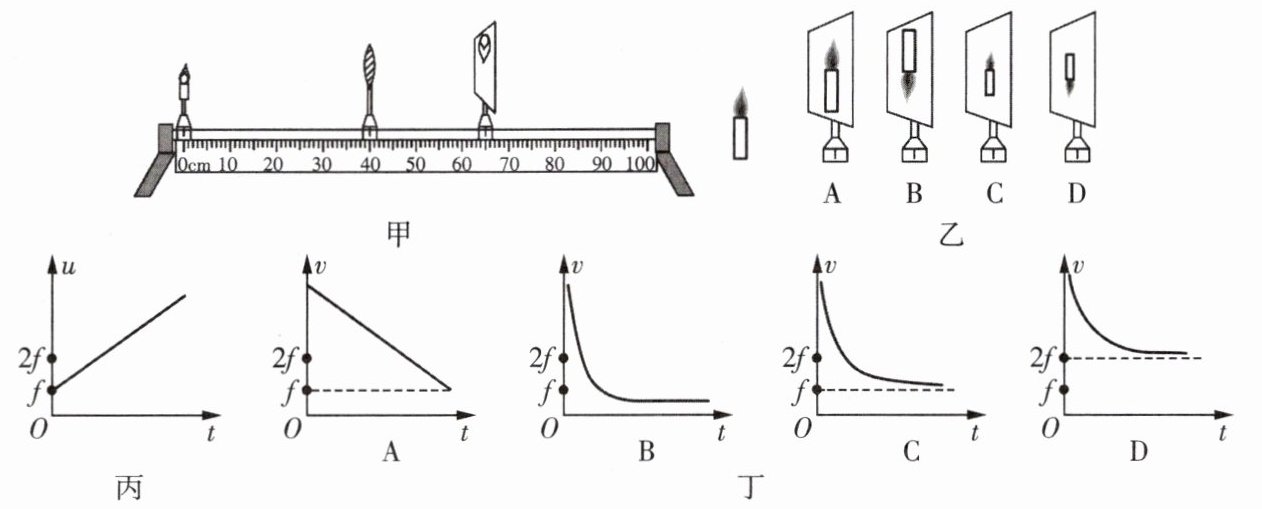

7. 小科在探究“凸透镜成像规律”的实验中，将点燃的蜡烛、焦距$f=15\mathrm{cm}$的凸透镜、光屏依次安装在光具座上。

（1）如图甲所示，移动光屏找到清晰的蜡烛的像，这个像是图乙中的。
（2）若小科想让蜡烛火焰的像成在光屏中心，应向（填“上”或“下”）调节凸透镜。
（3）将蜡烛从23cm刻度线处逐渐远离凸透镜，物距$u$随时间$t$的变化图象如图丙所示，则像距$v$与$t$的大致变化关系为丁图中的。

7.(1)D (2)下 (3)C

【分析】
本题围绕凸透镜成像规律实验展开，分三步思考：（1）先确定物距，结合焦距判断成像性质，匹配对应像；（2）根据像的位置确定凸透镜的调节方向；（3）根据物距增大时像距的变化规律，结合图像特点选出正确的像距变化图。
【解析】
（1）由图甲可知，凸透镜在40cm刻度处，蜡烛在0刻度处，物距$u=40\mathrm{cm}$。已知焦距$f=15\mathrm{cm}$，则$2f=30\mathrm{cm}$，此时$u＞2f$，根据凸透镜成像规律，物距大于2倍焦距时成倒立、缩小的实像，对应图乙中的D选项；
（2）凸透镜成实像时像与物体上下颠倒，若像在光屏上方，说明凸透镜位置偏高，为使像成在光屏中心，应向下调节凸透镜，让烛焰、凸透镜、光屏的中心在同一高度；
（3）蜡烛远离凸透镜时，物距$u$增大且始终大于焦距，成实像，根据规律物距增大时像距$v$减小，且物距远大于2倍焦距时像距接近焦距$f$。观察丁图：A为线性下降，不符合像距变化的非线性特点；B最终像距小于焦距，错误；C的像距随物距增大减小，最终接近焦距，符合规律；D最终像距接近2倍焦距，错误，因此选C。
【答案】7.(1)D (2)下 (3)C
【知识点】凸透镜成像规律，实验器材调节，像距变化规律
【点评】本题考查凸透镜成像规律的实验应用，涵盖成像性质判断、实验操作调节、像距变化规律三个基础考点，是初中光学部分的重点基础题，需熟练掌握成像规律核心内容。
【难度系数】0.5
