A. 灯泡发光,说明该装置中一定有干电池
B. 转动铁棒,电机线圈做切割磁感线运动
C. 转动铁棒,电机就将电能转化为机械能
D. 若铁棒反向转动,电路中不能产生电流
]
B. 转动铁棒,电机线圈做切割磁感线运动
C. 转动铁棒,电机就将电能转化为机械能
D. 若铁棒反向转动,电路中不能产生电流
]
答案
B

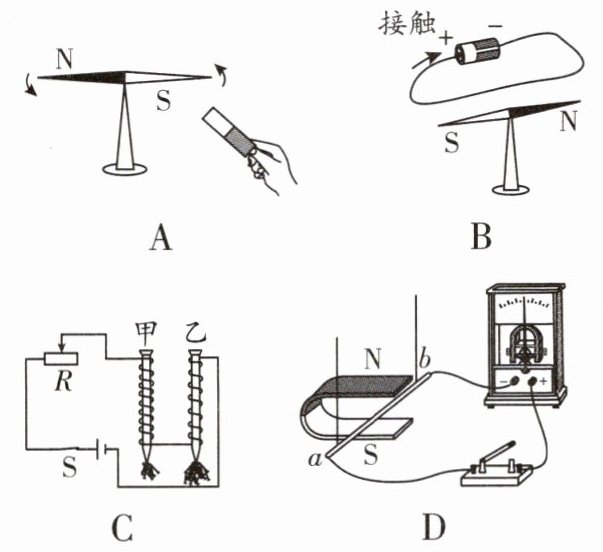

4.(2025·湖南)动圈式话筒可将声信号转换成电信号。下列四幅实验装置图能反映其工作原理的是(
A.
B.
C.
D.]
D
)A.
B.
C.
D.]
答案
D
解析
动圈式话筒的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
A图是奥斯特实验，说明电流周围存在磁场，是电流的磁效应，不符合题意。
B图是通电导体在磁场中受到力的作用，是电动机的工作原理，不符合题意。
C图是研究电磁铁磁性强弱与因素有关的实验，利用的是电流的磁效应，不符合题意。
D图中，闭合电路的部分导体ab在磁场中做切割磁感线运动时，灵敏电流计指针偏转，说明产生了感应电流，是电磁感应现象，符合动圈式话筒的工作原理。
D
A图是奥斯特实验，说明电流周围存在磁场，是电流的磁效应，不符合题意。
B图是通电导体在磁场中受到力的作用，是电动机的工作原理，不符合题意。
C图是研究电磁铁磁性强弱与因素有关的实验，利用的是电流的磁效应，不符合题意。
D图中，闭合电路的部分导体ab在磁场中做切割磁感线运动时，灵敏电流计指针偏转，说明产生了感应电流，是电磁感应现象，符合动圈式话筒的工作原理。
D

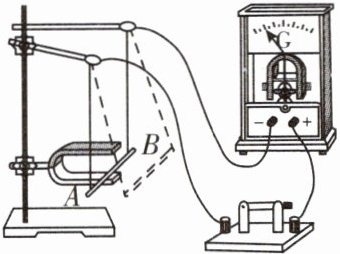

5.(2025·烟台)如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验的装置,下列关于该实验说法正确的是(
A.该装置也可以探究通电导线在磁场中受到力的作用
B.该装置也可以探究感应电流方向跟导体运动方向有关
C.扬声器就是通过本实验的原理进行工作的
D.闭合电路的部分导体在磁场中运动一定会产生感应电流
]
B
)A.该装置也可以探究通电导线在磁场中受到力的作用
B.该装置也可以探究感应电流方向跟导体运动方向有关
C.扬声器就是通过本实验的原理进行工作的
D.闭合电路的部分导体在磁场中运动一定会产生感应电流
]
答案
B

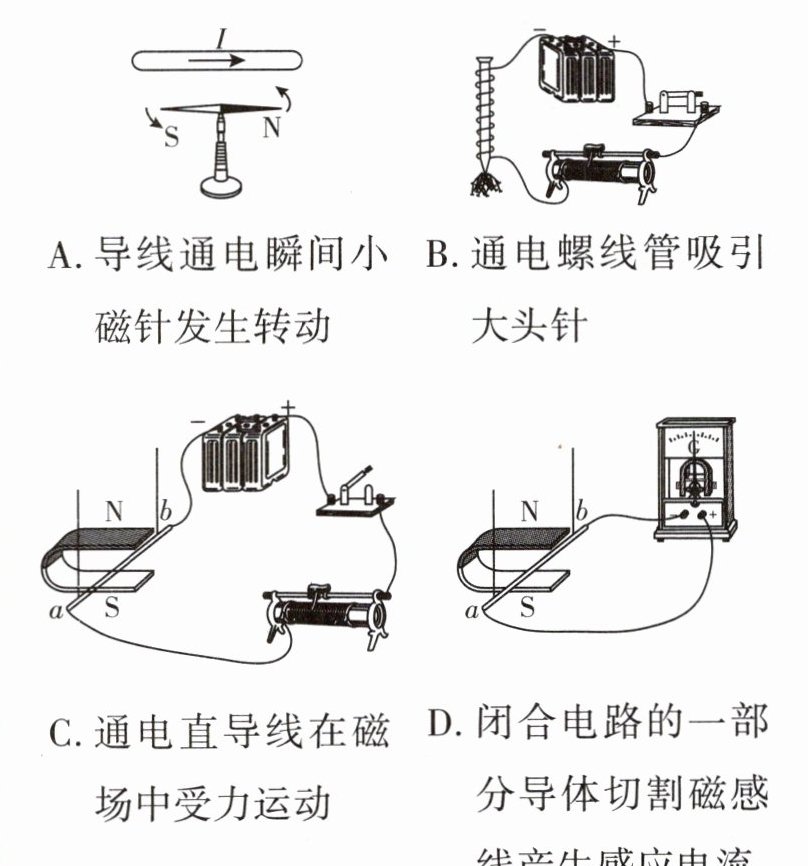

6.(2024·资阳改编)高铁使普通人的出行变得更便利。乘客可以通过“刷身份证”方式进站,乘客将身份证靠近识别系统检验口,身份证的内置芯片就会使识别系统的感应电路中产生电流,从而识别乘客身份。下列四个演示实验中,实验原理与高铁识别系统工作原理相同的是(
D. 闭合电路的一部分导体切割磁感线产生感应电流
]
D
)D. 闭合电路的一部分导体切割磁感线产生感应电流
]
答案
D
解析
高铁识别系统工作原理是电磁感应现象，即闭合电路的一部分导体做切割磁感线运动时产生感应电流。
D选项描述的是闭合电路的一部分导体切割磁感线产生感应电流，与识别系统原理相同。
答案：D
D选项描述的是闭合电路的一部分导体切割磁感线产生感应电流，与识别系统原理相同。
答案：D

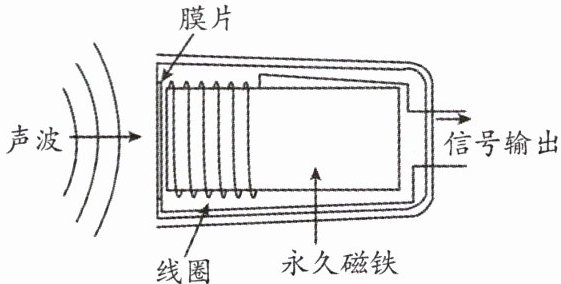

7.(2024·安徽)如图所示为动圈式话筒的简化示意图。磁铁固定在适当的位置,线圈与膜片连接,声波可使膜片左右振动从而带动线圈振动,线圈中就产生电流,实现声信号到电信号的转变,其工作原理是(
A.磁场对通电导线的作用
B.电流的热效应
C.电流的磁效应
D.电磁感应
]
D
)A.磁场对通电导线的作用
B.电流的热效应
C.电流的磁效应
D.电磁感应
]
答案
D
