例 1
关于家庭电路中一些元件和工具的使用,下列说法正确的是()。
A.控制电路的开关应接在零线和用电器之间
B.家用电器金属外壳要加接地保护
C.熔丝熔断后可以用铜丝替代
D.在使用测电笔时,手不能接触笔尾金属体

解题分析：控制电路的开关应接在火线和用电器之间,选项 A 错误；熔丝熔断后不可以用铜丝替代,选项 C 错误；在使用测电笔时,手必须接触笔尾金属体,不能接触笔头的金属体,选项 D 错误。
答案：B
关键提示：学习家庭电路,应清楚知道各元件的作用、安装位置和连接方式,熟知测电笔的正确使用方法。

例 2
如图 16 - 47 所示的电路,当开关断开时,站在地上的人如果用手接触电路的 $ A $ 点,就会触电,为什么？

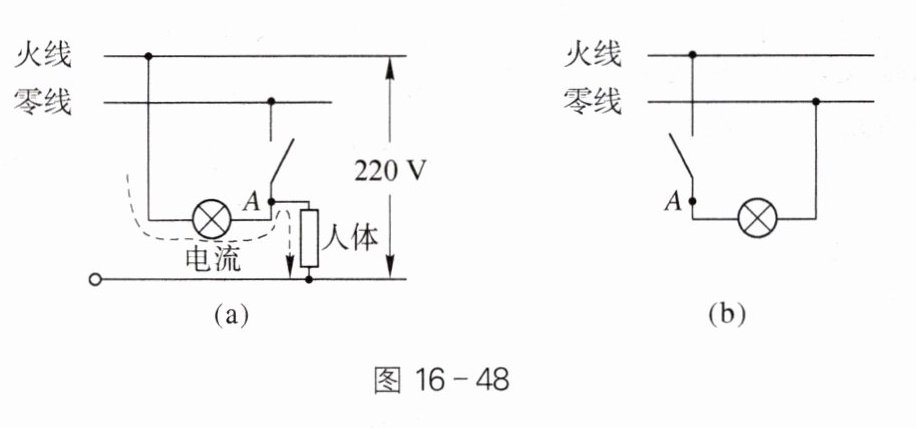

解题分析：如图 16 - 48(a) 所示,开关断开后,电路中没有电流,此时站在地上的人若接触 $ A $ 点,火线、电灯、人体、大地间就会形成通路,产生的电流足以使人体触电,但不足以使电灯发光。若将开关接在火线上,如图 16 - 48(b) 所示,当开关断开时,$ A $ 点与火线断开,人体接触 $ A $ 点就不会触电了。
答案：因为 $ A $ 点通过灯泡与火线相连,所以站在地上的人接触 $ A $ 点就会触电。正确的电路如图 16 - 48(b) 所示,开关一端跟电灯连接,另一端必须接在火线上

1. 家庭电路中各盏照明灯是联的；如图 16 - 49 所示,人们用测电笔辨别火线和零线的两种使用方法中,正确的是图。

1. 并 （a）
