活动三 了解电磁铁及其应用
1. 组内交流：如何增强通电螺线管的磁场强度？
2. 合作探究：用通电螺线管吸引大头针,再在螺线管中插入铁芯,比较插入铁芯前后,吸引大头针的数量.
【议一议】实验中的这种变化有什么实际用途？
3. 自主阅读：阅读教材第 39、40 页内容,认识电磁铁.
(1)电磁铁：由和组成.
(2)与永磁体相比,电磁铁的优点：
① 电磁铁的磁性有无,可通过来控制.
② 电磁铁的磁性强弱,可通过来控制.
③ 电磁铁的极性变换,可通过来实现.

(3)电磁铁的应用——电磁继电器.

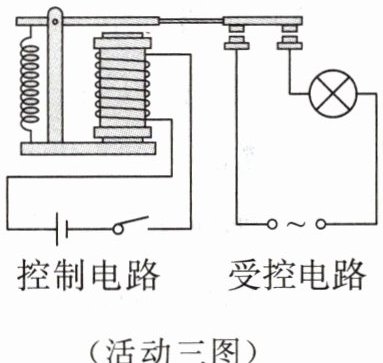

① 电磁继电器的工作电路可分为电路和电路两部分,如图所示.
② 电磁继电器的优点：可以用、的控制电路来控制、的受控电路.

(1)线圈；铁芯
(2)①通断电流；②电流大小、线圈匝数；③改变电流方向
(3)①控制；受控；②低电压；弱电流；高电压；强电流

1.增强通电螺线管磁场强度的方法有：增加线圈匝数、增大电流、插入铁芯。
2.在通电螺线管中插入铁芯，铁芯被磁化，磁场大大增强，吸引大头针数量增多。这种变化的实际用途有制作电磁铁等。
3.(1)电磁铁由线圈和铁芯组成。
(2)①电磁铁磁性有无可通过通断电流来控制；②磁性强弱可通过电流大小、线圈匝数来控制；③极性变换可通过改变电流方向来实现。
(3)①电磁继电器工作电路分为控制电路和受控电路；②电磁继电器优点是可以用低电压、弱电流的控制电路来控制高电压、强电流的受控电路。

1. 历史上首先发现了电流的磁效应,揭示了电和磁之间联系的科学家是()
A.奥斯特
B.法拉第
C.安培
D.麦克斯韦

A

1820年，奥斯特首先发现了电流的磁效应，揭示了电和磁之间的联系。法拉第发现电磁感应现象，安培提出安培定则，麦克斯韦建立电磁场理论。故正确答案为A。

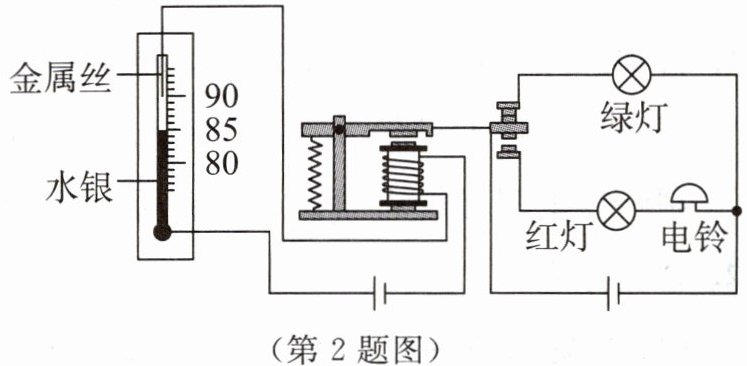

2. 如图所示是某科技小组设计的一种温度自动控制报警装置电路图,下列关于它的说法正确的是()

A.当温度达到 90℃时,报警装置就会响铃,同时红灯亮
B.当温度达到 90℃时,报警装置就会响铃,同时绿灯亮
C.当温度低于 90℃时,报警装置就会响铃,同时绿灯亮
D.当温度低于 90℃时,报警装置就会响铃,同时红灯亮

A

当温度达到90℃时，水银柱与上方金属丝连通，使左侧电路接通，电磁铁产生磁性，吸引衔铁，使动触点与下方静触点接触，红灯和电铃所在电路接通，所以报警装置响铃，同时红灯亮，A正确；B选项中绿灯亮错误；当温度低于90℃时，左侧电路断开，电磁铁无磁性，动触点与上方静触点接触，绿灯亮，报警装置不响铃，C、D错误。
