变式 9
在探究“凸透镜成像规律”的实验中：

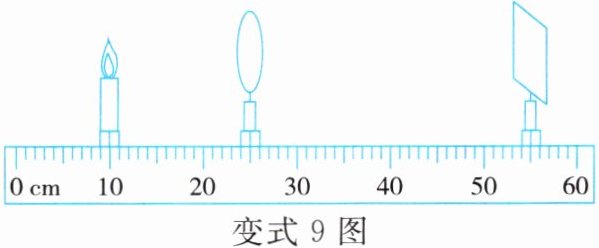

(1)如图所示,光屏上呈现清晰的像,在放大镜、照相机和投影仪中,成像原理与其相同的是,推算此凸透镜的焦距范围是。
(2)若用焦距相同、面积较小的另一个凸透镜替代原凸透镜,放在相同的位置,对结果造成的影响是(填字母)。
A. 没有影响
B. 所成像变大
C. 所成像变小
D. 所成像大小一致,但亮度变暗
(3)由于蜡烛变短,像成在了光屏的上方,要使像重新成在光屏的中心,应把凸透镜往调(选填“上”或“下”)。

(1)投影仪；7.5cm＜f＜15cm；(2)D；(3)下

(1)由图可知，蜡烛在10cm刻度线，凸透镜在25cm刻度线，光屏在55cm刻度线，物距u=25cm-10cm=15cm，像距v=55cm-25cm=30cm。此时u＜v，成倒立放大的实像，与投影仪成像原理相同。成倒立放大实像的条件为f＜u＜2f且v＞2f，即f＜15cm＜2f（得7.5cm＜f＜15cm）和30cm＞2f（得f＜15cm），故焦距范围为7.5cm＜f＜15cm。
(2)焦距相同则成像大小不变，面积小的凸透镜透光量少，像的亮度变暗，选D。
(3)蜡烛变短像上移，凸透镜向下调可使像回到光屏中心。

典例 10 如图所示,将凸透镜看成是眼睛的晶状体,光屏看成是眼睛的视网膜,烛焰看成是被眼睛观察的物体。拿一个远视眼镜给“眼睛”戴上,光屏上出现烛焰清晰的像,而拿走远视眼镜后,烛焰的像变得模糊。在拿走远视眼镜后,为了能在光屏上重新得到清晰的像,下列操作可行的是()

A.将蜡烛靠近凸透镜
B.将光屏远离凸透镜
C.将光屏靠近凸透镜
D.将光屏和蜡烛同时靠近凸透镜

B

远视眼镜为凸透镜，对光线有会聚作用。戴上远视眼镜时，光线经会聚后在光屏（视网膜）上成清晰像；拿走后，原凸透镜（晶状体）折光能力不足，像成在光屏后方，故需将光屏远离凸透镜以承接后方的像。

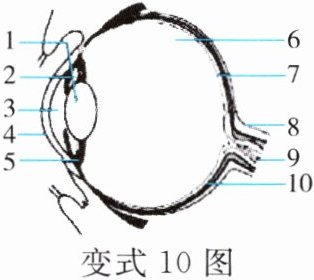

变式 10 刘鹗在《老残游记》中这样描写眼睛：“如秋水,如寒星,如宝珠,如白水银里养着两丸黑水银……”眼睛是获得外界信息的重要窗口,但如果不注意用眼卫生,就会使眼睛发生病变。我们只有养成良好的用眼习惯才能保持眼睛的健康。如图所示是眼的结构示意图,请据图回答下列问题：

(1)上面诗句中的“白水银”指的是图中[]。
(2)若长时间近距离看书写字、看电视或沉溺于上网,容易导致睫状肌的调节负担过重,[]不能恢复原状,甚至眼球的前后径过长,致使远处物体折射形成的物像落到了[]前方,形成近视,该情况需配戴进行矫正。
(3)在地震救援过程中,刚救出的伤员需用黑布遮住眼睛,这是因为伤员长时间在黑暗环境中,突见光亮后[]不能迅速调节进入眼内光线的多少,视网膜容易被灼伤。
(4)俗话说“眼睛里容不得沙子”,这是因为眼睛角膜里分布着丰富的。

(1)6 巩膜 (2)4 晶状体 7 视网膜 凹透镜 (3)3 瞳孔 (4)感觉神经末梢

(1)诗句中“白水银”描述的是眼球外层白色坚韧的结构，即图中[6]巩膜。
(2)长时间近距离用眼导致睫状肌疲劳，[4]晶状体曲度过大且不能恢复，或眼球前后径过长，使物像落在[7]视网膜前方形成近视，需戴凹透镜矫正。
(3)黑暗中突见光亮，[3]瞳孔不能迅速缩小调节进光量，易灼伤视网膜。
(4)角膜分布丰富的感觉神经末梢，对异物敏感，故“眼睛里容不得沙子”。
