1. 如图所示,已知两个灯泡 $ L_{1} $ 和 $ L_{2} $ 串联,则在 $ a、b、c $ 三个电表中(电流表或电压表),$ a $ 是表,$ b $ 是表,$ c $ 是表。

电压；电流；电压

串联电路电流路径唯一，电流表串联在电路中（相当于导线），电压表并联在电路中（相当于断路）。
电表b：若为电压表（断路），L₁与L₂间断路，无法串联，故b只能是电流表（导线），使L₁、L₂串联。
电表c：若为电流表（导线），会短路L₁，不符合串联，故c是电压表（并联L₁两端）。
电表a：若为电流表（导线），虽可串联但无必要；若为电压表（并联L₂两端），不影响串联路径，且符合测量电压逻辑。
综上，a是电压表，b是电流表，c是电压表。

2. 如图所示,电源电压保持不变,闭合开关 $ S $ 后,当滑动变阻器的滑片 $ P $ 向上移动时,下列判断正确的是()

A.三个电表的示数都变大
B.三个电表的示数都减小
C.电表 $ A_{1} $ 的示数变小,电表 $ V、A_{2} $ 的示数都不变
D.电表 $ A_{1}、A_{2} $ 的示数都变小,电表 $ V $ 的示数不变

D

由电路图可知，R₁与R₂并联，电压表V测电源电压，因电源电压保持不变，故V示数不变；电流表A₂测R₂支路电流，A₁测干路电流。当滑片P向上移动时，R₂接入电路的电阻变大，根据I=U/R，R₂支路电流变小（A₂示数变小）；R₁为定值电阻，其支路电流不变，干路电流等于各支路电流之和，故干路电流变小（A₁示数变小）。综上，A₁、A₂示数变小，V示数不变。

3. 如图所示,闭合开关,灯 $ L_{1}、L_{2} $ 都正常发光。突然其中一盏灯熄灭,而电流表、电压表的示数都不变。产生这一现象的原因是()

A.$ L_{1} $ 断路
B.$ L_{2} $ 断路
C.$ L_{1} $ 短路
D.$ L_{2} $ 短路

A

图中两灯泡并联，电压表测电源电压且保持不变，电流表测通过$L_2$的电流。
若一盏灯熄灭且电流表和电压表的示数都不变，说明该灯所在支路断路且不影响其他支路，由于电流表测$L_2$电流且示数不变，所以是$L_1$所在支路断路，即$L_1$断路。

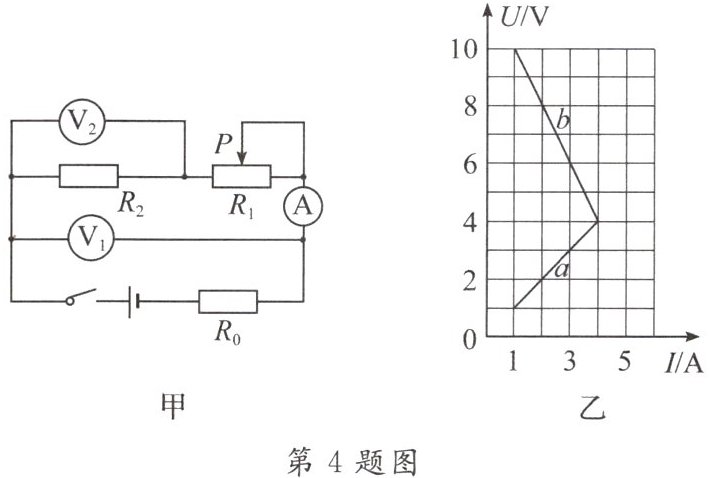

4. 在图甲所示电路中,电源电压保持不变,$ R_{0}、R_{2} $ 为定值电阻,电流表、电压表都是理想电表。闭合开关,调节滑动变阻器,电压表 $ V_{1}、V_{2} $ 和电流表 $ A $ 的示数均要发生变化。两电压表示数随电路中电流的变化的图线如图乙所示。根据图像的信息可知：电阻 $ R_{0} $ 的阻值为$ \Omega $；电压表 $ V_{1} $ 示数变化的图线是______(填“$ a $”或“$ b $”),电源电压为______$ V $。
【解析】本题的难点是综合运用串联电路电压的分配关系等知识,并利用坐标取点建立方程组。回答第2空,可以把 $ R_{1}、R_{2} $ 作为一个整体,直接选出图像中对应的曲线；回答第3空,可以利用图线的起点、交点这类特殊值,抓住电路状态变化中不变的电源电压 $ U_{总} $ 和定值电阻 $ R_{0} $,结合电压关系分别建立等式,再求解方程组。
【答案】2 $ b $ 12

2；b；12

由图甲知，$R_0$、$R_2$、$R_1$串联，电流表测总电流$I$，$V_2$测$R_2$电压$U_2$，$V_1$测$R_1$和$R_2$总电压$U_1$。电源电压$U=U_0+U_1=IR_0+U_1$（$U_0$为$R_0$电压）。
图乙中，$V_2$测定值电阻$R_2$电压，$U_2=IR_2$，为过原点直线，故$a$为$V_2$图像（$U_2=2I$，$R_2=2\Omega$）。$V_1$的$U_1=U-IR_0$，$I$增大时$U_1$减小，为向下倾斜直线，故$b$为$V_1$图像。
取$b$线两点：$I=1A$时$U_1=10V$；$I=3A$时$U_1=6V$。代入$U=IR_0+U_1$得：
$\begin{cases}U=1× R_0 +10\\U=3× R_0 +6\end{cases}$，解得$R_0=2\Omega$，$U=12V$。
