3. (★★)凸透镜成像的规律应用如下表,将空白处补充完整。
|物距与焦距的关系|像的性质|像距与焦距的关系|应用|
|①$u ＞ 2f$| | |$f ＜ v ＜ 2f$| |
|②$u = 2f$| | |$v = 2f$|—|
|③$f ＜ u ＜ 2f$| | | |投影仪|
|④$u = f$|不成像|—|—|
|⑤$u ＜ f$| | |像物同侧| |

①倒立、缩小的实像；照相机 ；
②倒立、等大的实像；
③倒立、放大的实像；$v ＞ 2f$；
⑤正立、放大的虚像；放大镜。

① 当 $u ＞ 2f$ 时，像的性质为倒立、缩小的实像，应用是照相机。
② 当 $u = 2f$ 时，像的性质为倒立、等大的实像。
③ 当 $f ＜ u ＜ 2f$ 时，像的性质为倒立、放大的实像，像距与焦距的关系是$v ＞ 2f$。
④当 $u = f$ 时，不成像。
⑤ 当 $u ＜ f$ 时，像的性质为正立、放大的虚像，应用是放大镜。

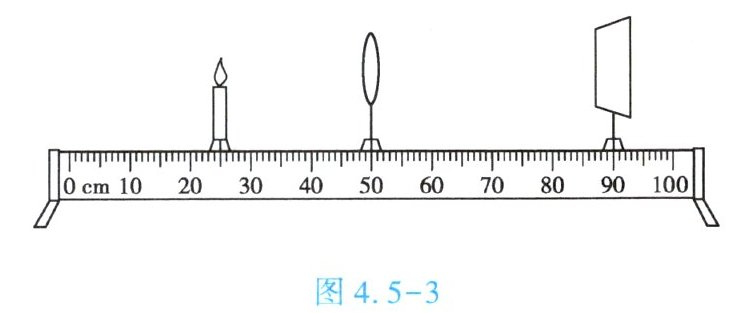

4. (★★)(双选)如图4.5-3所示,小亮同学在“探究凸透镜成像的规律”时,烛焰在光屏上成了一个清晰的像,下列说法正确的是【】

A.利用这一成像规律可制成幻灯机
B.实验中,蜡烛越烧越短,光屏上烛焰的像向上移动
C.为了便于从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板
D.要使光屏上烛焰的像变小,只需将蜡烛靠近凸透镜

AB

由图知，蜡烛在25cm处，凸透镜在50cm处，光屏在90cm处。物距u=50cm-25cm=25cm，像距v=90cm-50cm=40cm，v＞u，成倒立、放大的实像，应用为幻灯机，A正确；蜡烛越烧越短，烛焰向下移动，根据光路可逆，像向上移动，B正确；光屏需漫反射，应选粗糙材料，光滑玻璃板镜面反射不便于观察，C错误；要使像变小，需增大物距（蜡烛远离凸透镜），减小像距，D错误。

5. (★★)小明用一个焦距为10 cm的凸透镜“探究凸透镜成像的规律”,如图4.5-4所示,烛焰在光屏上成清晰的像。
(1)图4.5-4中光屏离凸透镜的距离可能是()(填字母)。
A. 28 cm
B. 18 cm
C. 8 cm
(2)保持凸透镜的位置不变,将蜡烛向左移动一段距离后,要想在光屏上成清晰的像,应将光屏向(填“左”或“右”)移动。

(3)若(2)中未调整光屏的位置,则需在凸透镜前加一个(填“凸”或“凹”)透镜,才能在光屏上得到清晰的像。

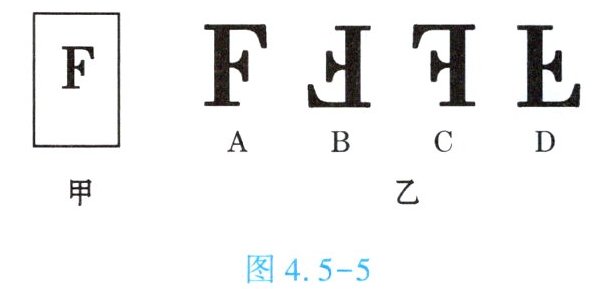

(4)若将印有字母“F”的纸片(图4.5-5甲)放在离凸透镜15 cm的地方,我们能看到字母“F”的清晰的像是图4.5-5乙中的()(填字母)。

(1)B
(2)左
(3)凹
(4)C

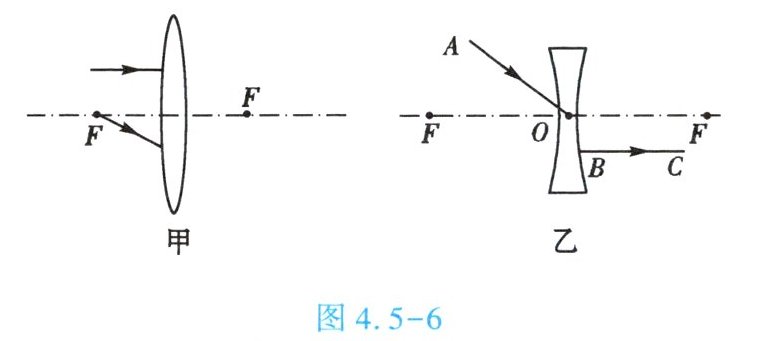

1. (★★)完成图4.5-6中的光路图。

甲图：过凸透镜光心的光线传播方向不变，因此从左侧焦点F发出的光线过光心时，沿直线传播。
乙图：
A光线：从左侧入射，过凸透镜后折射光线向主光轴偏折，通过右侧焦点F。
B光线：平行于主光轴入射，折射后通过右侧焦点F。
C光线：方向从凹面（实际为凸透镜另一侧）沿原光轴方向射出（平行于光轴入射的光线，折射后通过焦点；而通过焦点的光线，折射后平行于光轴）。
由于本题为作图题，且已描述清楚光路走向，实际作图应如下：
甲图：画一条过光心的直线表示光线。
乙图：
A光线：从左侧斜向上入射，过透镜后向主光轴偏折，通过右侧焦点。
B光线：平行于主光轴入射，过透镜后通过右侧焦点。
C光线：从透镜中点沿水平方向（平行于光轴）射出。

2. (★★★)在用光具座做“探究凸透镜成像的规律”的实验时,保持凸透镜的位置不变,先后把烛焰放在$a$、$b$、$c$、$d$、$e$各点(如图4.5-7所示),并分别调整光屏的位置,则：
(1)把烛焰放在____点,屏上出现的实像最大；

(2)把烛焰放在____点,屏上出现的实像最小；
(3)把烛焰放在____点,当屏上出现清晰的像时,屏距凸透镜最近；
(4)把烛焰放在____点,当屏上出现清晰的像时,屏距凸透镜最远；
(5)把烛焰放在____点,屏上不会出现像。
