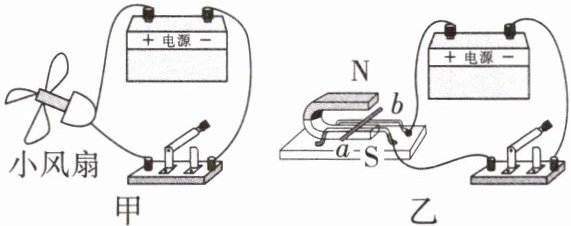

9.如图甲所示是小明自制的小风扇,使用时发现小风扇转动,但风却向后吹。小明设计了如图乙所示的实验,探究其原因。

(1)闭合开关,给铜棒ab通电,发现铜棒ab向右运动,这表明铜棒ab在磁场中受到的作用。
(2)保持磁场方向不变,将电源正负极对调后接入电路,闭合开关,发现铜棒ab向左运动,这表明影响了铜棒ab运动的方向。
(3)保持电流方向不变,将磁体的两极对调,闭合开关,发现铜棒ab向右运动,这表明影响了铜棒ab运动的方向。小明进一步得到结论:当电流方向与磁场方向均对调后,铜棒ab的运动方向将(选填“改变”或“不变”)。
(4)根据实验,要改变小风扇转动方向,小明应该。
(5)请列举一个和小风扇工作原理相同的用电器:。

(1) 力(磁力)
(2) 电流的方向
(3) 磁场的方向；不变
(4) 把电源正负极对调后接入电路中
(5) 扬声器(或洗衣机等)

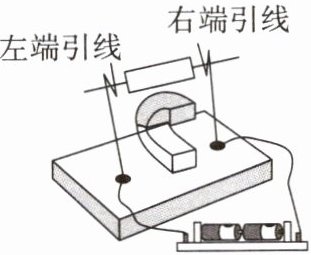

10. 如图所示为小琴做的小小电动机。矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。线圈快速稳定转动的过程中，线圈受到磁场的作用力，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为()。

A.150 J
B.120 J
C.90 J
D.60 J

D

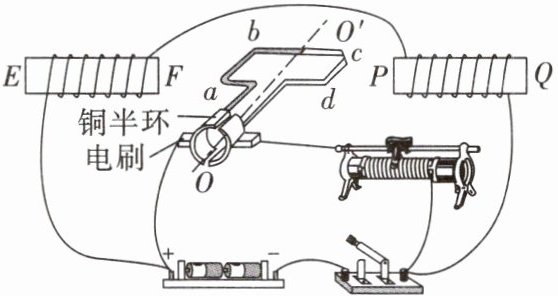

11. 如图所示为某电动机的原理简图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴，电源电压恒定。闭合开关后，从O点沿转轴观察，线圈顺时针转动，则

(1)螺线管EF的F端为极，FP间的磁场对有力的作用，在铜半环和电刷的配合下，电动机能持续转动下去，该过程中电能转化为能。
(2)若将电源的正负极对调，从O点沿转轴观察，线圈时针转动。
(3)若只将滑动变阻器的滑片向右移动，能观察到的现象是。

(1) S；通电线圈abcd；机械
(2) 顺
(3) 线圈abcd转速加快

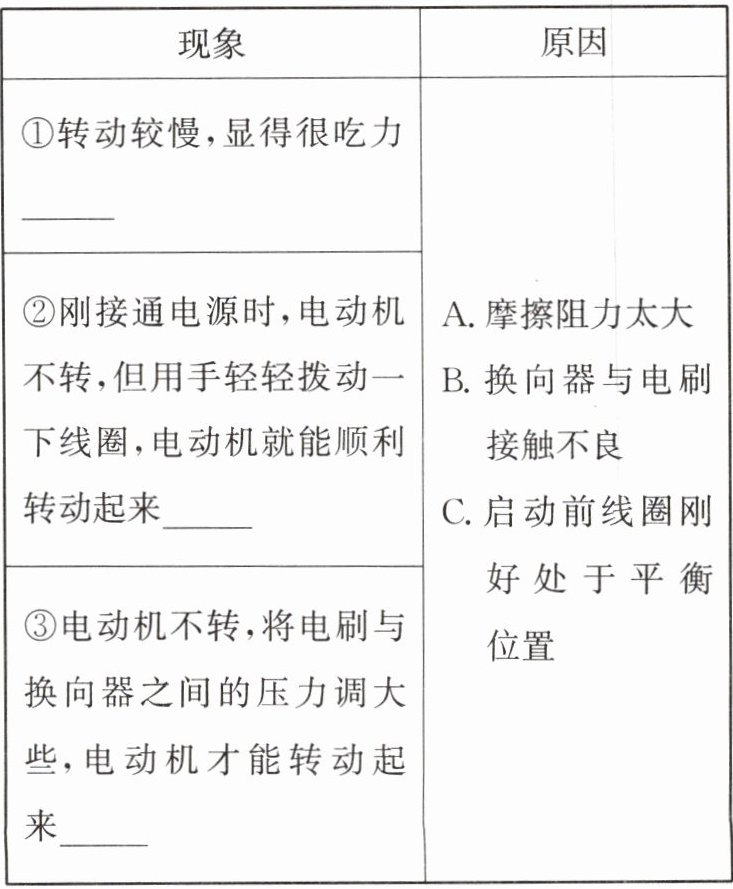

12.组装直流电动机后，接通电源，根据表中出现的现象，将右边的原因填在横线上（填写字母序号）。
现象 原因
①转动较慢，显得很吃力

②刚接通电源时，电动机不转，但用手轻轻拨动一下线圈，电动机就能转动起来

③电动机不转，将电刷与换向器之间的压力调大些，电动机才能转动起来


A.摩擦阻力太大
B.换向器与电刷接触不良
C.启动前线圈刚好处于平衡位置

①A
②C
③B
