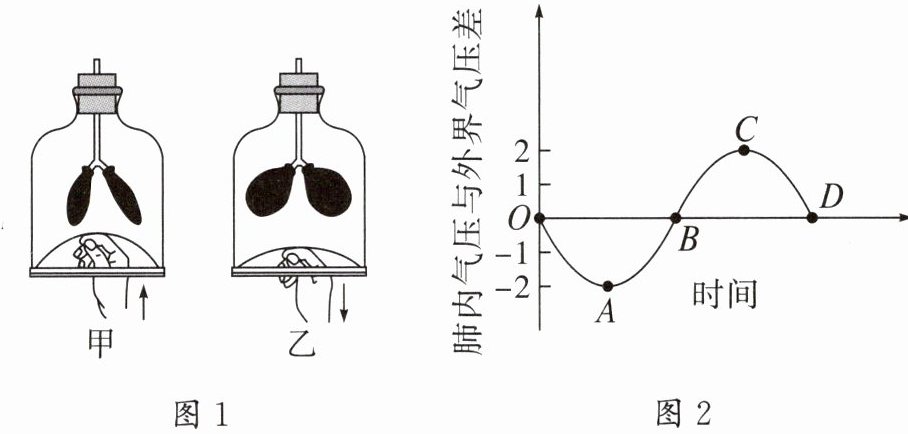

【典型例题1】图1是模拟人体膈肌运动与呼吸的关系示意图,图2表示肺内气压与外界气压差随时间的变化。下列叙述错误的是()

A.甲过程膈肌舒张,呼气
B.甲过程对应图2曲线的AC段
C.乙过程膈肌收缩,吸气
D.乙过程结束的瞬间对应图2曲线的B点
思路导引 甲过程膈肌舒张,膈顶部上升,肺回缩,表示呼气。乙过程膈肌收缩,膈顶部下降,肺扩张,表示吸气。图2中OB段的肺内气压与外界气压的差是负值,表示肺内气压低于外界气压,是吸气过程,B点是吸气结束的瞬间,肺内气压等于外界气压。BD段的肺内气压与外界气压的差是正值,表示肺内气压高于外界气压,是呼气过程,D点是呼气结束的瞬间,肺内气压等于外界气压。甲表示呼气,甲过程对应图2曲线的BD段,乙表示吸气,乙过程对应图2曲线的OB段。
答案 B
技巧点拨 考向:借助相关图片、示意图或实例,设置问题情境,考查肺与外界的气体交换(吸气与呼气的过程),并结合肺泡与血液的气体交换过程,综合考查气体交换的原理、特点、过程和结果。
考法突破:理解呼吸图示的含义,识别各结构名称,分析氧气、二氧化碳的扩散方向,分析相关过程的原理、过程及结果。
专题二 血液循环

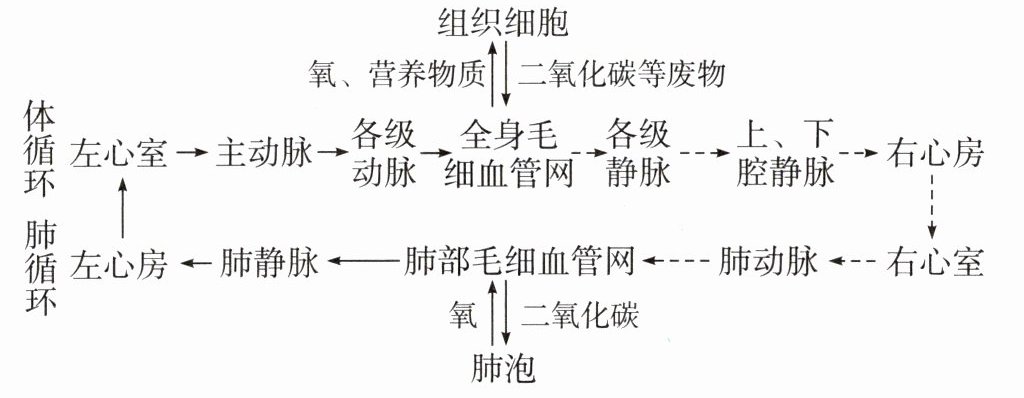

1.血液循环的途径

注:实线表示动脉血, 虚线表示静脉血。
2.动脉血管中不一定流动脉血,静脉血管中不一定流静脉血
依据血液中氧的含量和血液颜色的不同,把血液分为含氧多、颜色鲜红的动脉血和含氧少、颜色暗红的静脉血。动脉血和静脉血中都含有氧和二氧化碳,只是含量不同。如肺动脉中流静脉血,肺静脉中流动脉血。

B

甲过程膈肌舒张，膈顶部上升，肺回缩，代表呼气，对应图2中BD段（肺内气压高于外界气压的呼气过程）；乙过程膈肌收缩，膈顶部下降，肺扩张，代表吸气，对应图2中OB段，乙过程结束的瞬间对应图2的B点（此时肺内气压等于外界气压）。选项B中认为甲过程对应AC段，表述错误。
