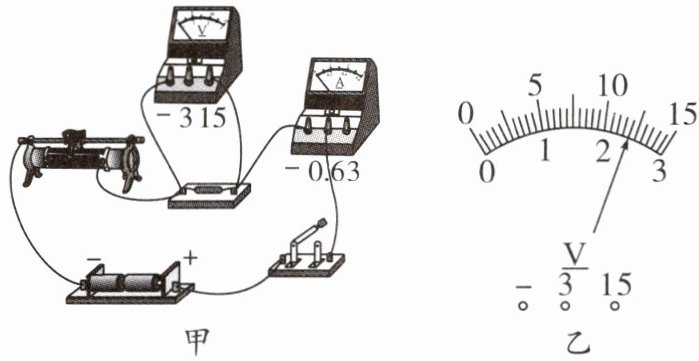

跟踪训练1 小楠测量未知电阻的阻值的实验电路如图甲所示。

(1)该实验的基本原理是（写公式）；需要的测量工具是和。
(2)小楠发现连接的电路中有一根导线连接不当，请在图甲中连接错误的那根导线上画“×”，并用笔画线表示导线将电路连接正确。
(3)在连接电路时，开关应该处于状态；滑动变阻器的滑片P应移至最（选填“左”或“右”）端。
(4)移动滑片P，当电流表的示数为0.48 A时，电压表的示数如图乙所示，其示数为 V，则未知电阻的阻值$R_x=$ Ω。

1. $R=\frac{U}{I}$ 电流表 电压表
2. 如所示
3. 断开 左
4. 2.4 5
解析：(1)该实验的基本原理是$R=\frac{U}{I}$(伏安法测电阻)。测量工具是电流表(测通过未知电阻的电流)和电压表(测未知电阻两端的电压)。
(2)电源电压为3 V,电压表选择的测量范围为0～15 V,应改用0～3 V的测量范围。
(3)连接电路时,开关应处于断开状态,防止电路连接过程中出现短路,损坏元器件。滑动变阻器的滑片P应移至最左端。
(4)题图乙中电压表用的测量范围为0～3 V,分度值为0.1 V,指针指向2.4 V刻度线,示数为2.4 V。根据公式$R_x=\frac{U}{I}$,代入U=2.4 V,I=0.48 A,可得$R_x=5\ \Omega$。
