易错判断
判断下列说法的正误。（正确打“√”，错误打“×”）
（1）凸透镜可以成正立、缩小的实像。 （）
（2）投影仪的原理是利用凸透镜成正立、放大的实像。 （）
（3）虚像不能呈现在光屏上，但可以用眼睛观察到。 （）

解：
（1）×
（2）×
（3）√

【分析】本题需结合凸透镜成像规律和实像、虚像的特点逐一判断。首先明确凸透镜成像的核心规律：实像均为倒立，虚像均为正立；不同物距对应不同的像的性质。对于（1），凸透镜成缩小实像时是倒立的，不存在正立缩小的实像；对于（2），投影仪成的是倒立放大的实像，不是正立；对于（3），虚像的特点是不能呈现在光屏，但眼睛可观察，实像则相反。
【解析】（1）根据凸透镜成像规律，当物距u＞2f时，成倒立、缩小的实像，不存在正立、缩小的实像，故该说法错误；（2）投影仪的成像原理是：当物距f＜u＜2f时，凸透镜成倒立、放大的实像，并非正立，故该说法错误；（3）实像由实际光线会聚而成，可呈现在光屏上；虚像由光线的反向延长线会聚形成，无法呈现在光屏上，但人眼能通过接收折射光线观察到虚像，故该说法正确。
【答案】（1）×；（2）×；（3）√
【知识点】凸透镜成像规律、实像与虚像的区别
【点评】本题考查光学基础知识点，是凸透镜成像部分的易错判断，需牢记凸透镜成像的正倒、大小、虚实与物距的对应关系，区分实像和虚像的特点，避免概念混淆。
【难度系数】0.6

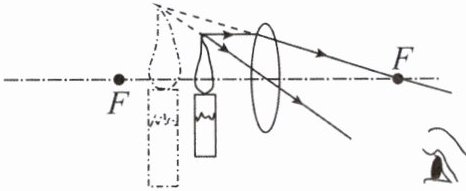

1.蜡烛通过凸透镜成像的示意图如图所示，利用这一成像规律制造的光学仪器是（）

A.照相机
B.放大镜
C.投影仪
D.潜望镜

B

【分析】要判断该成像规律对应的光学仪器，需先观察蜡烛与凸透镜的位置关系，结合凸透镜成像规律分析成像特点，再对应各选项仪器的原理进行选择。
【解析】从题图可知，蜡烛位于凸透镜的一倍焦距以内（物距$ u ＜ f $），根据凸透镜成像规律，当物距小于一倍焦距时，凸透镜成正立、放大的虚像，且虚像与蜡烛在凸透镜的同侧。选项中，照相机利用物距大于二倍焦距时成倒立、缩小实像的原理；投影仪利用物距在一倍和二倍焦距之间时成倒立、放大实像的原理；潜望镜利用平面镜成像原理；只有放大镜是利用物距小于一倍焦距时成正立、放大虚像的原理，因此选B。
【答案】B
【知识点】凸透镜成像规律、放大镜的原理
【点评】本题考查凸透镜成像规律的实际应用，属于基础题型，需牢记不同物距对应的成像特点及常见光学仪器的原理。
【难度系数】0.7

2. 下列关于实像和虚像的说法正确的是（）

A.实像是由光的折射现象形成的，虚像是由光的反射现象形成的
B.实像能成在光屏上，虚像不能成在光屏上
C.虚像是人的幻觉，光并没有进入人眼，实像则相反
D.实像有放大的，也有缩小的，虚像一定是放大的

B

【分析】
解题时需先明确实像和虚像的核心定义与特点：实像是实际光线会聚形成的，虚像是光线的反向延长线会聚形成的；两者的关键区别是能否用光屏承接。再逐一分析每个选项，结合实像、虚像的形成原因、大小特点等判断对错，排除错误选项即可得到答案。
【解析】
对各选项分析如下：
1. 选项A：实像的形成原因不局限于光的折射，小孔成像（光的直线传播）也能形成实像；虚像也不局限于光的反射，放大镜成的虚像是光的折射形成的，故A错误。
2. 选项B：实像由实际光线会聚而成，能呈现在光屏上；虚像由光线的反向延长线会聚而成，无法呈现在光屏上，这是实像和虚像的重要区别，故B正确。
3. 选项C：虚像并非人的幻觉，是光线的反向延长线进入人眼，人眼逆着光线感知到的像，光实际进入了人眼，故C错误。
4. 选项D：实像有放大、缩小、等大的情况（如凸透镜成像中，u＞2f成缩小实像，f＜u＜2f成放大实像，u=2f成等大实像）；虚像也有等大的情况（如平面镜成等大虚像），并非一定放大，故D错误。
【答案】
B
【知识点】
实像与虚像的区别
【点评】
本题考查实像和虚像的基础概念，属于光学部分的常考基础题，需准确掌握两者的形成原因、特点及核心区别，难度不大，是学生应掌握的知识点。
【难度系数】
0.6

3.小宇将自制的照相机带到较暗的室内，把凸透镜对着明亮的室外，拉动纸筒，在半透明的纸上可以看到室外景物清晰的像，他观察到的这个像是（选填“正立”或“倒立”）、（选填“放大”“缩小”或“等大”）的实像。

倒立；缩小。

【分析】
要解决这道题，需结合凸透镜成像规律中照相机的工作原理来思考：照相机的成像基于“物距大于二倍焦距时，凸透镜成倒立、缩小的实像”这一规律。题目中室外景物距离自制照相机的凸透镜较远，物距大于二倍焦距，因此可判断成像的性质。
【解析】
根据凸透镜成像规律，当物体位于凸透镜的二倍焦距以外（$u＞2f$）时，成倒立、缩小的实像，这是照相机的成像原理。本题中，室外景物到凸透镜的距离远大于二倍焦距，满足上述成像条件，因此半透明纸上呈现的是倒立、缩小的实像。
【答案】
倒立；缩小
【知识点】
凸透镜成像规律；照相机原理
【点评】
本题考查凸透镜成像规律在实际生活中的应用，属于基础知识点的直接应用，难度较低，主要检验学生对照相机成像原理的掌握情况。
【难度系数】
0.8

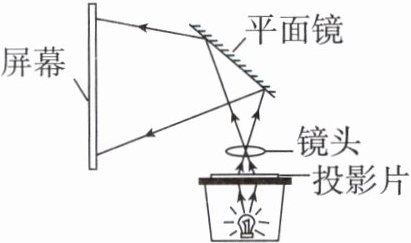

4. 投影仪的工作原理图如图所示，投影仪的镜头相当于一个凸透镜，为了使观众看到正立的像，投影片要（选填“正着”或“倒着”）插在架上。用强光照射投影片，投影片上的画面在屏幕上形成（选填“实”或“虚”）像。

倒着；实。

【分析】
要解答本题，需结合投影仪的成像原理分析：首先，凸透镜成的“倒立”像，是上下、左右均颠倒的，要让观众看到正立的像，投影片需反向放置；其次，实像可呈现在光屏上，虚像不能，屏幕能承接像，据此判断像的类型。
【解析】
1. 投影仪的镜头是凸透镜，根据凸透镜成像规律，当物距满足$f＜u＜2f$时，成倒立、放大的实像，这里的“倒立”是指像相对于物体上下、左右都颠倒。因此，为了使观众看到正立的像，投影片需要倒着插在架上。
2. 实像是由实际光线会聚而成的，能够呈现在光屏上；虚像不能呈现在光屏上。题目中，投影片的画面在屏幕上形成像，屏幕可以承接该像，所以这个像是实像。
【答案】
倒着；实
【知识点】
凸透镜成像规律；实像与虚像的区别
【点评】
本题考查投影仪的成像原理，属于光学部分的基础题目，重点考查对凸透镜成像特点和实虚像判断的掌握，难度不大，是学生应掌握的基础知识点。
【难度系数】
0.7

1.(2026·曲靖期末)下列光学仪器或设备中，
成倒立、放大实像的是 ()

A.照相机
B.投影仪
C.放大镜
D.平面镜

B

【分析】
本题考查常见光学仪器的成像特点，需结合凸透镜成像规律和平面镜成像特点，逐一分析各选项对应的成像性质，找出符合“倒立、放大实像”要求的选项。
【解析】
A选项：照相机利用凸透镜成像，当物距$u＞2f$时，成倒立、缩小的实像，不符合题意；
B选项：投影仪利用凸透镜成像，当物距$f＜u＜2f$时，成倒立、放大的实像，符合题意；
C选项：放大镜利用凸透镜成像，当物距$u＜f$时，成正立、放大的虚像，不符合题意；
D选项：平面镜成正立、等大的虚像，不符合题意。
【答案】
B
【知识点】
凸透镜成像规律、平面镜成像特点
【点评】
本题为光学基础题，核心是掌握常见光学仪器的成像原理，难度较低，属于学生应熟练掌握的基础知识点。
【难度系数】
0.8

2.（2026·昆明西山区模拟）如图所示，修表师傅可通过“寸镜”看清手表内部微小结构。“寸镜”内部有一个凸透镜，正常观察时看到的是（选填“实”或“虚”）像。

解：修表师傅使用的“寸镜”是凸透镜，相当于放大镜，观察手表内部微小结构时，物体位于凸透镜的一倍焦距以内，此时凸透镜成正立、放大的虚像。
虚

【分析】
要判断寸镜成像的虚实，需结合凸透镜成像规律分析：寸镜内部的凸透镜相当于放大镜，放大镜的成像原理是物体在凸透镜的一倍焦距以内，此时成正立、放大的虚像，据此可确定成像性质。
【解析】
寸镜内部的凸透镜作为放大镜使用，观察手表内部微小结构时，物体位于凸透镜的一倍焦距以内，根据凸透镜成像规律，当物距小于一倍焦距时，凸透镜成正立、放大的虚像，因此正常观察时看到的是虚像。
【答案】
虚
【知识点】
凸透镜成像、放大镜原理
【点评】
本题考查凸透镜成像规律的实际应用，结合生活中的放大镜实例，属于基础知识点的应用，难度较低。
【难度系数】
0.3

3.(2026·大理期末)智能汽车是现代科技的结晶。智能汽车的摄像头可实时捕捉路面图像，经系统处理后实现行人、路标等的识别，这一过程依赖于镜头的成像作用。智能汽车的摄像头相当于一个透镜，其成像原理与我们使用的（选填“照相机”“投影仪”或“放大镜”）相同。

解：智能汽车的摄像头相当于一个凸透镜，物体在其二倍焦距以外时成倒立、缩小的实像，其成像原理与我们使用的照相机相同。
答案依次为：凸；照相机。

【分析】
本题考查生活中透镜的应用，解题思路为：1. 先判断摄像头镜头的透镜类型，依据是中间厚、边缘薄的透镜为凸透镜；2. 回忆凸透镜成像规律对应的实际应用：照相机利用物距大于二倍焦距成倒立缩小实像，投影仪利用物距在一倍到二倍焦距间成倒立放大实像，放大镜利用物距小于一倍焦距成正立放大虚像；3. 结合摄像头成缩小实像的特点，匹配对应的光学仪器。
【解析】
智能汽车摄像头的镜头中间厚、边缘薄，属于凸透镜；根据凸透镜成像规律，当物体在凸透镜二倍焦距以外时，成倒立、缩小的实像，该成像特点与照相机的成像原理一致；投影仪成倒立放大实像，放大镜成正立放大虚像，均不符合摄像头的成像特点。
【答案】
凸；照相机
【知识点】
凸透镜成像规律、生活中的透镜
【点评】
本题是光学部分的基础题，考查学生对透镜实际应用的掌握，难度较低，需准确区分不同光学仪器的成像原理。
【难度系数】
0.8
