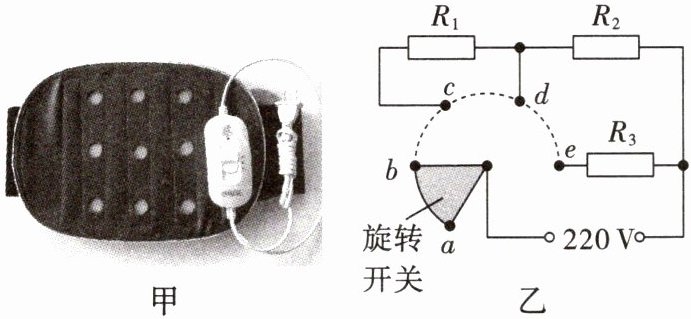

12. 某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是其内部简化电路图，$R_1$、$R_2$、$R_3$为加热电阻，其中$R_1$、$R_2$的电阻均为$1100\ \Omega$，通过旋转开关可以实现挡位切换。当把电热敷腰带接入220 V的家庭电路中时，请回答下列问题。

(1)图乙中，旋转开关转至（选填“ab”“bc”“cd”或“de”）时，电热敷腰带在高温挡工作，理由是。
(2)电热敷腰带在高温挡工作时的总电流为0.25 A，求通电10 min消耗的电能。
(3)旋转开关转至bc时，电热敷腰带的功率为22 W，求电路的总电流。
(4)旋转开关转至cd时，求电热敷腰带的功率。

(1)de；旋转开关转至de时，电路中的总电阻最小，电功率最大
(2)$3.3×10^4\ \mathrm{J}$
(3)$0.1\ \mathrm{A}$
(4)$44\ \mathrm{W}$

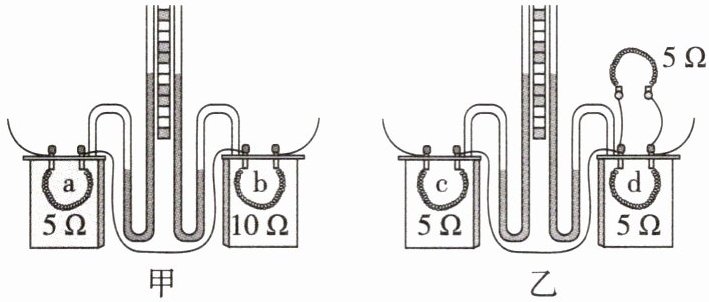

13.(2025昭通期末)如图所示是“探究电流通过导体产生的热量跟哪些因素有关”的实验装置图。将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭一定量的空气，图乙中另取电阻为5 Ω的电阻丝在盒外与盒内电阻丝并联。

(1)在实验中，电流通过电阻时产生热量的多少是通过观察U形管中来比较的。
(2)利用图甲装置可探究电流产生的热量与的关系。通电一段时间后，(选填“左”或“右”)侧盒子中的电阻丝产生的热量多。
(3)图乙装置中，通电相同时间，左右两侧盒子中的电阻丝产生的热量之比为。

(1)液面的高度差
(2)电阻；右
(3)$4:1$
