9. (★★★)(2025·苏州)小明和小华利用茶色玻璃板、刻度尺、白纸、两个相同的电子蜡烛等器材,探究平面镜成像的特点。

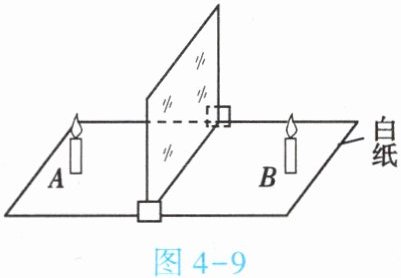

(1)如图4-9,将白纸平铺在水平桌面上,再将玻璃板放置在纸上。
(2)在玻璃板前放上电子蜡烛A,闭合开关使其发光,再将电子蜡烛B放到玻璃板后,调整B的位置使其与A的像,在纸上分别记录A、B的位置。

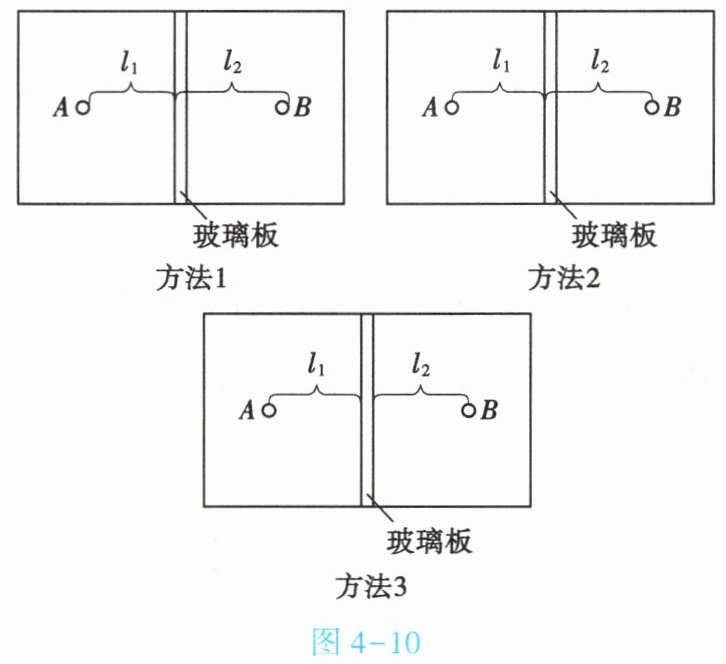

(3)多次改变A的位置,重复上述实验。在探究像到镜面距离$l_2$与物到镜面距离$l_1$的关系时,下列测量方法(图4-10)中,正确的是(填“方法1”“方法2”或“方法3”)。

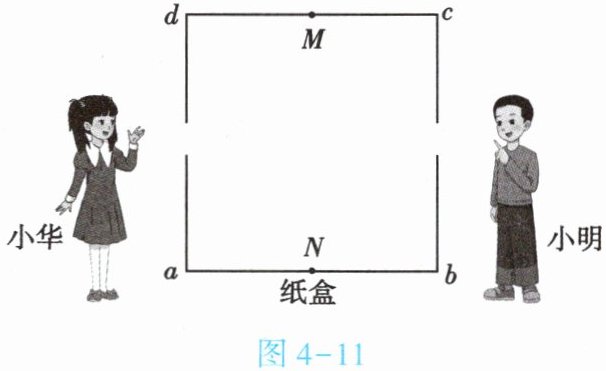

(4)完成探究后,小明和小华利用左右两侧面开孔的正方体纸盒、茶色玻璃板和发光小灯制作了一个“魔盒”,如图4-11所示。两人都可以通过孔看到对方,但只有小明能看到魔盒中发光小灯在他正前方成的像,则纸盒中玻璃板可沿(填“ac”或“bd”)方向放置,且发光小灯应贴在纸盒内(填“M”或“N”)处。(注意两空对应关系,要同时答对,写出一种做法即可)

9. (1)竖直 (2)重合 (3)方法2 (4)ac；N

【分析】
本题考查平面镜成像特点的实验及应用，需结合实验操作要求、像距物距的测量规则、平面镜成像原理分析各小问：
1. 第(1)问：实验中玻璃板需竖直放置，目的是保证像与物在同一水平高度，否则蜡烛B无法与A的像重合，无法准确确定像的位置；
2. 第(2)问：利用等效替代法，调整蜡烛B使其与A的像完全重合，此时B的位置即为A的像的位置，以此记录像的位置；
3. 第(3)问：测量物距、像距时，需测量物体、像到玻璃板的垂直距离，方法1测量的是到玻璃板边缘的距离，方法3测量错误，仅方法2为垂直测量，符合要求；
4. 第(4)问：根据平面镜成像规律，要满足两人能看到对方且只有小明看到小灯的像，玻璃板需沿ac方向放置，发光小灯贴在纸盒内N处，成像位置符合要求。
【解析】
(1) 实验时，玻璃板必须竖直放置，若倾斜会导致像偏高或偏低，蜡烛B无法与A的像重合，故填“竖直”；
(2) 为确定像的位置，需调整蜡烛B使其与A的像完全重合，利用等效替代法确定像的位置，故填“重合”；
(3) 测量物距、像距需取垂直于玻璃板的距离，方法1、3错误，方法2正确，故填“方法2”；
(4) 根据平面镜成像原理，玻璃板沿ac方向放置、小灯贴在N处时，满足两人互见且仅小明看到小灯的像，故填“ac”“N”。
【答案】
(1)竖直 (2)重合 (3)方法2 (4)ac；N
【知识点】
平面镜成像特点、实验操作要点、距离测量方法
【点评】
本题围绕平面镜成像实验综合考查，涵盖实验基本操作、像距物距测量及实际应用，需掌握实验核心原理和关键步骤，属于中等难度的实验题。
【难度系数】
0.6
