8. (2024·苏州姑苏区一模)如图所示,请根据小磁针静止时的指向,标出 $ A $ 点的磁感线方向和磁体的 $ \mathrm{N} $、$ \mathrm{S} $ 极.
答案
8. 如图所示
9. (2025·扬州中考)如图,根据小磁针静止时 $ \mathrm{N} $ 极的指向,标出 $ A $ 处的磁感线方向和电源正、负极.
答案
9. 如图所示
10. (2025·苏州工业园区二模)如图所示,将铜棒、铁棒插入菠萝中,制成水果电池.将一根软导线在纸筒 $ A $ 上绕制成一个螺线管线圈.螺线管周围放置的小磁针静止时如图,请画出纸筒 $ A $ 上导线的绕线方式.
答案
10. 如图所示

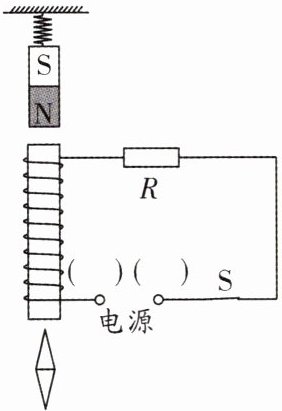

11. (2025·泰州靖江实验学校三模)如图所示,开关 $ S $ 闭合,发现弹簧缩短,小磁针旋转到如图中所示位置静止,请在图中括号内标出电源的正、负极和小磁针的 $ \mathrm{N} $ 极.(电源正极用"+",负极用"-"表示)
答案
11. 如图所示

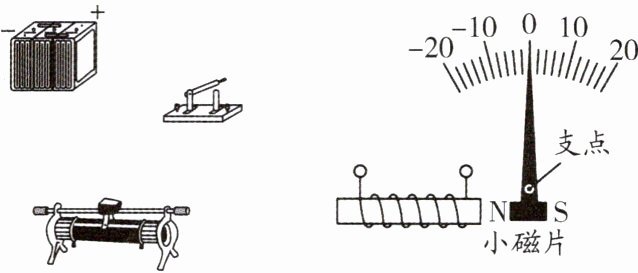

12. 图示为电磁铁磁性强弱演示仪,正确连接电路后,闭合开关,当滑片向右调节时,电磁铁的磁性增强,小磁片因受到电磁铁的作用而绕支点转动,使得指针顺时针转动.请用笔画线代替导线将电路连接完整.
答案
12. 如图所示

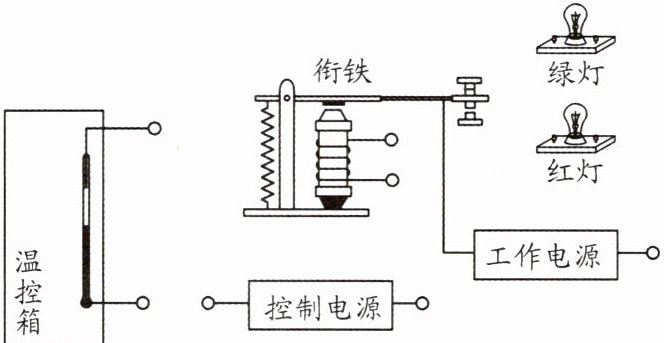

13. 请用下图设计一个温度自动报警器,要求正常情况下绿灯亮,当温控箱内温度升到一定温度时,红灯亮(绿灯灭).
答案

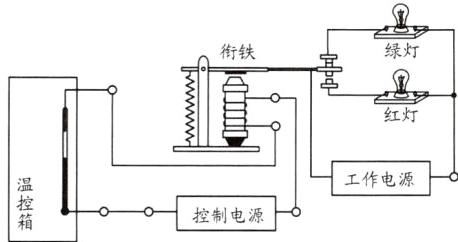

13. 如图所示
解析:根据题意，将温控箱内温度计与电磁铁、控制电源组成控制电路，将工作电源与两盏灯组成工作电路，其中红灯接下端触点，绿灯接上端触点.当温控箱内温度升到一定温度时，控制电路接通，电磁铁将衔铁吸下，红灯亮.

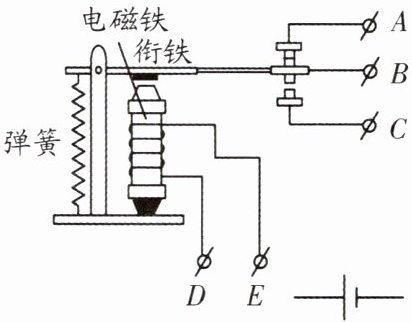

14. 在如图所示的继电器上加一个开关并把电源连在电路里,使它成为一个电铃.这样的电铃没有铃碗,通常叫蜂鸣器.
答案
14. 如图所示
解析:闭合开关，电磁铁中有电流，电磁铁有磁性，吸引衔铁，动触点向下运动，动触点与上端静触点断开，电磁铁没有磁性，动触点在弹簧弹力的作用下回到原位置，使电路再次接通，动触点不断地振动，这便是蜂鸣器.
