1. 在“伏安法测电阻”实验中,若电源电压为 $ 15 \, V $,被测电阻阻值约为 $ 50 \, \Omega $,电流表有 $ 0 ∼ 0.6 \, A $ 和 $ 0 ∼ 3 \, A $ 两个量程,电压表有 $ 0 ∼ 3 \, V $ 和 $ 0 ∼ 15 \, V $ 两个量程。为了减小因电表的量程选择而引起的误差,电压表应选用________量程,电流表应选用________量程。
答案
0~15V
0~0.6A
0~0.6A
解析
【解析】
1. 电压表量程选择：电源电压为15V，被测电阻两端的最大电压接近电源电压，因此电压表应选用0～15V量程，可准确测量且避免超量程。
2. 电流表量程选择：根据欧姆定律 $ I = \frac{U}{R} $，计算电路最大电流 $ I = \frac{15 \, \mathrm{V}}{50 \, \Omega} = 0.3 \, \mathrm{A} $，0.3A小于0.6A，因此电流表选用0～0.6A量程，能减小测量误差。
【答案】
0～15V；0～0.6A
【知识点】
电表量程选择；欧姆定律应用；伏安法测电阻
【点评】
本题考查伏安法测电阻实验中电表量程的选择，需结合电源电压和欧姆定律计算最大电流，选择合适小量程以减小误差，属于实验基础考点。
【难度系数】
0.8
1. 电压表量程选择：电源电压为15V，被测电阻两端的最大电压接近电源电压，因此电压表应选用0～15V量程，可准确测量且避免超量程。
2. 电流表量程选择：根据欧姆定律 $ I = \frac{U}{R} $，计算电路最大电流 $ I = \frac{15 \, \mathrm{V}}{50 \, \Omega} = 0.3 \, \mathrm{A} $，0.3A小于0.6A，因此电流表选用0～0.6A量程，能减小测量误差。
【答案】
0～15V；0～0.6A
【知识点】
电表量程选择；欧姆定律应用；伏安法测电阻
【点评】
本题考查伏安法测电阻实验中电表量程的选择，需结合电源电压和欧姆定律计算最大电流，选择合适小量程以减小误差，属于实验基础考点。
【难度系数】
0.8
2. 实验室的电压表不慎损坏,小明设计了图 16 - 38 中的电路来测量未知电阻 $ R_x $ 的阻值。已知定值电阻的阻值为 $ R_0 $,电源两端的电压保持不变。请将下列实验步骤补充完整。
(1)当开关 $ S $、$ S_1 $ 闭合,$ S_2 $ 断开时,电流表的示数记为 $ I_1 $。
(2)当开关________时,电流表的示数记为 $ I_2 $。
(3)求出待测电阻 $ R_x = $______。(用 $ I_1 $、$ I_2 $、$ R_0 $ 表示)
(1)当开关 $ S $、$ S_1 $ 闭合,$ S_2 $ 断开时,电流表的示数记为 $ I_1 $。
(2)当开关________时,电流表的示数记为 $ I_2 $。
(3)求出待测电阻 $ R_x = $______。(用 $ I_1 $、$ I_2 $、$ R_0 $ 表示)
答案
S、S2闭合，S1断开
$\frac{I_1R_0}{I_2-I_1}$
$\frac{I_1R_0}{I_2-I_1}$
解析
【解析】
(1)当开关$ S $、$ S_1 $闭合，$ S_2 $断开时，$ R_x $被短路，电流表测通过$ R_0 $的电流$ I_1 $，由欧姆定律可得电源电压$ U = I_1R_0 $；
(2)当开关$ S $、$ S_2 $闭合，$ S_1 $断开时，$ R_0 $与$ R_x $并联，电流表测干路总电流$ I_2 $，此时通过$ R_x $的电流为$ I_2 - I_1 $；
(3)根据并联电路电压相等，由欧姆定律可得$ R_x = \frac{U}{I_2 - I_1} = \frac{I_1R_0}{I_2 - I_1} $。
【答案】
(2)$ S $、$ S_2 $闭合，$ S_1 $断开
(3)$\boldsymbol{\frac{I_1R_0}{I_2-I_1}}$
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题通过开关切换实现对不同支路电流的测量，利用并联电路特点和欧姆定律求解未知电阻，考查了等效替代法在测电阻中的应用。
【难度系数】
0.6
(1)当开关$ S $、$ S_1 $闭合，$ S_2 $断开时，$ R_x $被短路，电流表测通过$ R_0 $的电流$ I_1 $，由欧姆定律可得电源电压$ U = I_1R_0 $；
(2)当开关$ S $、$ S_2 $闭合，$ S_1 $断开时，$ R_0 $与$ R_x $并联，电流表测干路总电流$ I_2 $，此时通过$ R_x $的电流为$ I_2 - I_1 $；
(3)根据并联电路电压相等，由欧姆定律可得$ R_x = \frac{U}{I_2 - I_1} = \frac{I_1R_0}{I_2 - I_1} $。
【答案】
(2)$ S $、$ S_2 $闭合，$ S_1 $断开
(3)$\boldsymbol{\frac{I_1R_0}{I_2-I_1}}$
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题通过开关切换实现对不同支路电流的测量，利用并联电路特点和欧姆定律求解未知电阻，考查了等效替代法在测电阻中的应用。
【难度系数】
0.6
家庭电路的组成
家庭电路一般由哪些部分组成？

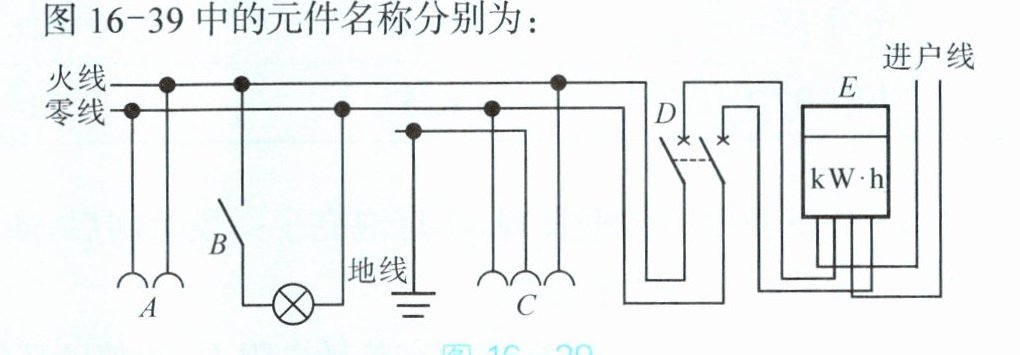

图 16-39 中的元件名称分别为：
A：____；B：____；C：____；
D：____；E：____。
电路及其连接
家庭电路是如何连接的？
家庭电路中火线与零线之间的电压是______V。
电灯、插座是______联接入电路的；控制用电器的开关与用电器之间是______联连接的。
家庭电路中的三孔插座,有一个孔就是与______相连。
国家标准规定：带有金属外壳的家用电器,其金属外壳必须______。
测电笔是用来辨别______和______的工具。
使用时,让测电笔的笔尖金属体接触待测导体,手指接触测电笔的______金属体。
当测电笔的氖管发光时,说明此时测电笔接触的是______。
触电事故是指______的电流通过人体所引起的伤害事故。家庭电路中的触电事故,都是人体直接接触______引起的。
安全电压是不高于______V 的电压。
安全用电原则包括不接触低压带电体,不靠近______压带电体。
家庭电路一般由哪些部分组成？
图 16-39 中的元件名称分别为：
A：____；B：____；C：____；
D：____；E：____。
电路及其连接
家庭电路是如何连接的？
家庭电路中火线与零线之间的电压是______V。
电灯、插座是______联接入电路的；控制用电器的开关与用电器之间是______联连接的。
家庭电路中的三孔插座,有一个孔就是与______相连。
国家标准规定：带有金属外壳的家用电器,其金属外壳必须______。
测电笔是用来辨别______和______的工具。
使用时,让测电笔的笔尖金属体接触待测导体,手指接触测电笔的______金属体。
当测电笔的氖管发光时,说明此时测电笔接触的是______。
触电事故是指______的电流通过人体所引起的伤害事故。家庭电路中的触电事故,都是人体直接接触______引起的。
安全电压是不高于______V 的电压。
安全用电原则包括不接触低压带电体,不靠近______压带电体。
答案
双孔插座
开关
三孔插座
空气开关
电能表
220
并
串
地线
接地
火线
零线
笔尾
火线
一定大小
火线
36
高
开关
三孔插座
空气开关
电能表
220
并
串
地线
接地
火线
零线
笔尾
火线
一定大小
火线
36
高
解析
【解析】
根据家庭电路的组成及各元件功能识别图中元件：A为双孔插座，用于连接两孔用电器；B为开关，控制电灯通断；C为三孔插座，适配带金属外壳的用电器；D为空气开关，可对电路起到过载和短路保护作用；E为电能表，用于计量家庭电路消耗的电能。
家庭电路中火线与零线间电压为220V；电灯、插座采用并联连接，保证各用电器独立工作；开关与用电器串联，实现对用电器的有效控制；三孔插座的一个孔与地线相连，防止触电；带有金属外壳的家用电器，其金属外壳必须接地；测电笔用于辨别火线和零线，使用时手指需接触笔尾金属体，氖管发光时说明接触的是火线；触电事故是指一定大小的电流通过人体所引起的伤害事故，家庭电路中的触电事故多为人体直接接触火线导致；安全电压为不高于36V的电压；安全用电原则包括不接触低压带电体，不靠近高压带电体。
【答案】
A：双孔插座；B：开关；C：三孔插座；D：空气开关；E：电能表
220；并；串；地线；接地；火线；零线；笔尾；火线；一定大小；火线；36；高
【知识点】
家庭电路组成；家庭电路连接；安全用电原则
【点评】
本题涵盖家庭电路的组成、连接方式及安全用电核心知识点，是家庭电路板块的基础题型，需牢记各元件作用与安全用电常识。
【难度系数】
0.7
根据家庭电路的组成及各元件功能识别图中元件：A为双孔插座，用于连接两孔用电器；B为开关，控制电灯通断；C为三孔插座，适配带金属外壳的用电器；D为空气开关，可对电路起到过载和短路保护作用；E为电能表，用于计量家庭电路消耗的电能。
家庭电路中火线与零线间电压为220V；电灯、插座采用并联连接，保证各用电器独立工作；开关与用电器串联，实现对用电器的有效控制；三孔插座的一个孔与地线相连，防止触电；带有金属外壳的家用电器，其金属外壳必须接地；测电笔用于辨别火线和零线，使用时手指需接触笔尾金属体，氖管发光时说明接触的是火线；触电事故是指一定大小的电流通过人体所引起的伤害事故，家庭电路中的触电事故多为人体直接接触火线导致；安全电压为不高于36V的电压；安全用电原则包括不接触低压带电体，不靠近高压带电体。
【答案】
A：双孔插座；B：开关；C：三孔插座；D：空气开关；E：电能表
220；并；串；地线；接地；火线；零线；笔尾；火线；一定大小；火线；36；高
【知识点】
家庭电路组成；家庭电路连接；安全用电原则
【点评】
本题涵盖家庭电路的组成、连接方式及安全用电核心知识点，是家庭电路板块的基础题型，需牢记各元件作用与安全用电常识。
【难度系数】
0.7
