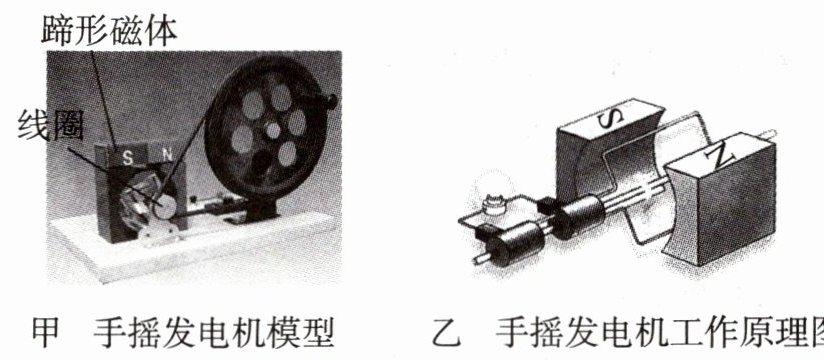

活动四 观察手摇发电机
观察手摇发电机发电。
(1)摇动手柄时,小电灯会,说明电路中有。
(2)将小电灯换成小量程电流表,缓缓地摇动手柄,小量程电流表的指针,这表明线圈在磁场中转动时所产生的感应电流的和随时间发生周期性变化,这种电流叫作交变电流。
(3)我国家庭电路的交流电频率为,周期为,电流方向 $ 1 $ 个周期内改变次,电流方向 $ 1s $ 内改变次。

(1)发光；电流
(2)左右摆动；大小；方向
(3)50Hz；0.02s；2；100

(1)摇动手柄时，小电灯会发光，说明电路中有电流。因为发电机的工作原理是电磁感应，摇动手柄带动线圈在磁场中转动，从而产生感应电流，使小电灯发光。
(2)将小电灯换成小量程电流表，缓缓地摇动手柄，小量程电流表的指针左右摆动。这表明线圈在磁场中转动时所产生的感应电流的大小和方向随时间发生周期性变化，这种电流叫作交变电流。因为线圈在磁场中转动时，切割磁感线的方向和速度不断变化，所以感应电流的大小和方向也周期性变化。
(3)我国家庭电路的交流电频率为50Hz，根据周期和频率的关系$T = \frac{1}{f}$，可得周期$T=\frac{1}{50}s = 0.02s$。在一个周期内，电流方向改变2次，那么1s内（包含50个周期）电流方向改变的次数为$2×50 = 100$次。

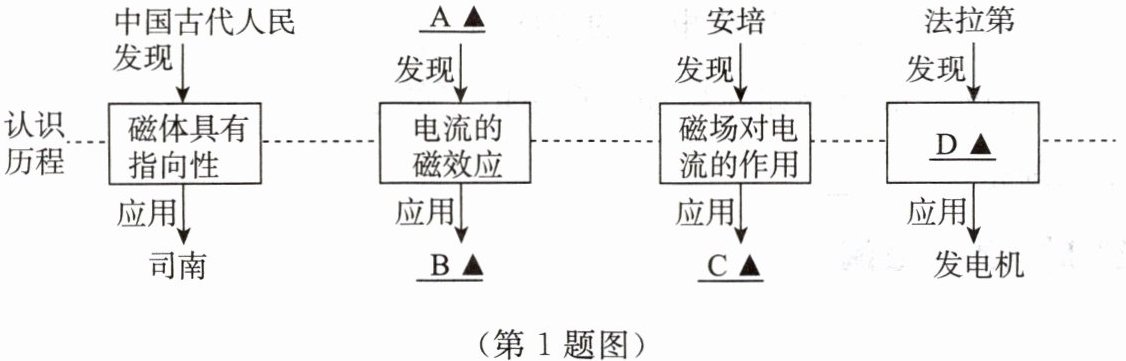

1. 小明按人类对磁的认识历程,对“电磁转换”一章知识进行梳理,图中对应位置的内容填写正确的是()


A.赫兹
B.电动机
C.电磁起重机
D.电磁感应现象

D

A.奥斯特发现了电流的磁效应，而赫兹证实了电磁波的存在，故A错误；
B.电动机是利用磁场对电流的作用来工作的，而B处是电流的磁效应的应用，应该是电磁铁，故B错误；
C.电磁起重机是利用电流的磁效应来工作的，而C处是磁场对电流的作用的应用，应该是电动机，故C错误；
D.法拉第发现了电磁感应现象，发电机是利用电磁感应现象来工作的，故D正确。
