6. (★★)如图 13W - 6 甲所示是彬彬家将要在墙上安装的一个带有 USB 接口的三孔插座,其内部简化电路如图 13W3 - 6 乙所示。当闭合开关 S 时,指示灯发光,插座和 USB 接口才能正常使用。请在图 13W3 - 6 乙中将未完成的电路补充完整。
答案
根据家庭电路连接规则及题目要求，电路补充如下：
1. 火线（L）接入开关S的一端，开关S的另一端分别连接指示灯的一端、三孔插座右孔（火线孔）、USB接口火线端。
2. 零线（N）分别连接指示灯的另一端、三孔插座左孔（零线孔）、USB接口零线端。
3. 地线（E）连接三孔插座上孔（地线孔）。
（注：实际作图时需用导线将上述各点正确连接，确保开关控制火线，各用电器并联，地线独立接地。）
1. 火线（L）接入开关S的一端，开关S的另一端分别连接指示灯的一端、三孔插座右孔（火线孔）、USB接口火线端。
2. 零线（N）分别连接指示灯的另一端、三孔插座左孔（零线孔）、USB接口零线端。
3. 地线（E）连接三孔插座上孔（地线孔）。
（注：实际作图时需用导线将上述各点正确连接，确保开关控制火线，各用电器并联，地线独立接地。）

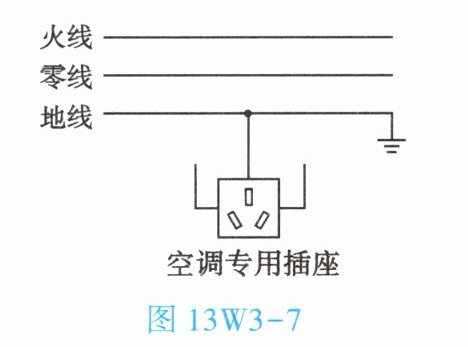

7. (★★)(2025·德阳)请将图 13W3 - 7 中的空调专用插座正确地接入家庭电路中。
答案
8. (★★)(2025·苏州)如图 13W3 - 8 所示,根据安全用电规范,在两个虚线框内分别画出开关和灯泡的电路元件符号。
答案
答题卡：
因为开关要接在火线与灯泡之间，以保证用电安全，所以面对电路图，上方虚线框为开关，用“-⊗-”表示（其中长线段为火线连接端，短线段连接灯泡，符号呈断开状态表示开关）；下方虚线框为灯泡，用“○⨂”（或常见的灯泡符号，圆圈内交叉线）表示 。
因为开关要接在火线与灯泡之间，以保证用电安全，所以面对电路图，上方虚线框为开关，用“-⊗-”表示（其中长线段为火线连接端，短线段连接灯泡，符号呈断开状态表示开关）；下方虚线框为灯泡，用“○⨂”（或常见的灯泡符号，圆圈内交叉线）表示 。
9. (★★)(2025·甘肃)小安家的某个三孔插座经常连接大功率用电器,为了用电安全,他想在三孔插座上串联一个熔丝(俗称保险丝)后再接入家庭电路中,请在图 13W3 - 9 中用笔画线表示导线帮小安完成电路连接。
答案
火线连接熔丝的一端，熔丝的另一端连接三孔插座的右侧接线柱；
零线直接连接三孔插座的左侧接线柱；
地线直接连接三孔插座的上侧接线柱。
零线直接连接三孔插座的左侧接线柱；
地线直接连接三孔插座的上侧接线柱。
10. (★★)(2025·河南)如图 13W3 - 10 所示是家庭电路的一部分,三孔插座可单独工作,开关控制灯泡。请用笔画线表示导线,将对应的电路连接完整,并符合安全用电原则。
答案
火线——
零线——
地线——
三孔插座：右孔接火线，左孔接零线，上孔接地线（已接）。
开关：一端接火线，另一端接灯泡顶端金属点。
灯泡：螺旋套接零线。
（注：实际答题需用笔画线连接，此处文字描述连接关系。正确连接应为：火线分支，一支连三孔插座右孔，另一支连开关；开关另一端连灯泡顶端；灯泡螺旋套连零线；零线分支连三孔插座左孔。）
（因无法直接画图，按规范应画出导线：火线→开关→灯泡顶端，火线→三孔插座右孔；零线→灯泡螺旋套，零线→三孔插座左孔；地线→三孔插座上孔。）
零线——
地线——
三孔插座：右孔接火线，左孔接零线，上孔接地线（已接）。
开关：一端接火线，另一端接灯泡顶端金属点。
灯泡：螺旋套接零线。
（注：实际答题需用笔画线连接，此处文字描述连接关系。正确连接应为：火线分支，一支连三孔插座右孔，另一支连开关；开关另一端连灯泡顶端；灯泡螺旋套连零线；零线分支连三孔插座左孔。）
（因无法直接画图，按规范应画出导线：火线→开关→灯泡顶端，火线→三孔插座右孔；零线→灯泡螺旋套，零线→三孔插座左孔；地线→三孔插座上孔。）
