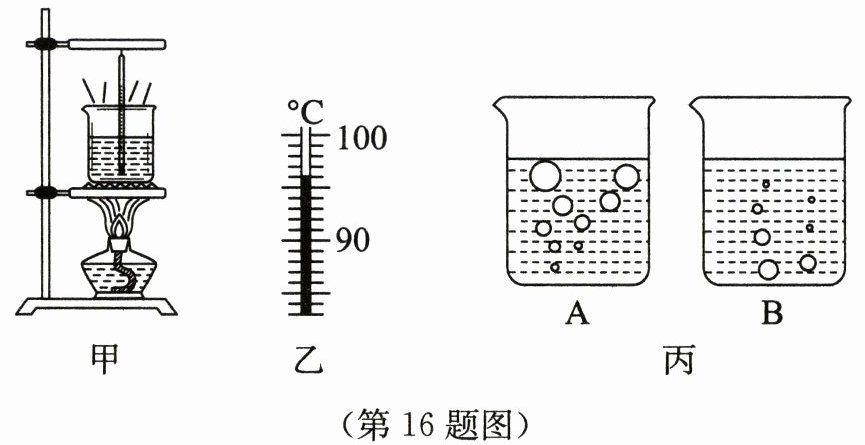

16. 实验小组利用如图甲所示的实验装置探究水沸腾时温度变化的特点.

(1) 需要安装的实验器材:A. 烧杯和水;B. 酒精灯;C. 纸板和温度计;D. 铁圈和陶土网.装置如图甲所示,安装的顺序是.
(2) 在水温升高到$90\ ^{\circ}C$后,每隔1 min记录一次温度计的示数,直到水沸腾并持续几分钟后停止读数,图乙为第3 min时温度计的示数,请你读出示数并填入表格中.
|时间/min|0|1|2|3|4|5|6|7|
|温度/$^{\circ}C$|90|92|94||98|98|98|98|

(3) 如图丙A、B所示,其中图是在第3 min时的气泡的变化情况,好奇的小华对气泡内的气体进行猜测,正确的是.
A. 热空气
B. 水蒸气
C. 冷空气
D. 二氧化碳气体
(4) 图丙B中的气泡越往上越小,小华认为是发生了(填物态变化名称).

(1)B、D、A、C；
(2)96；
(3)B；B；
(4)液化。

(1)安装实验器材时，需要自下而上安装，先确定酒精灯的位置，再确定陶土网的位置，以使烧杯均匀受热，最后安装烧杯、纸板和温度计，所以安装的顺序是B、D、A、C。
(2)由图乙可知，温度计的分度值为$1^{\circ}C$，温度计的示数为$96^{\circ}C$。
(3)水沸腾前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化，气泡体积变小，图B是在第$3min$时的气泡变化情况；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大，图A是水沸腾时的情况。水沸腾时气泡内的气体是水蒸气，答案为B。
(4)图丙B中的气泡越往上越小，是因为气泡上升过程中，气泡中的水蒸气遇冷液化，发生了液化现象。

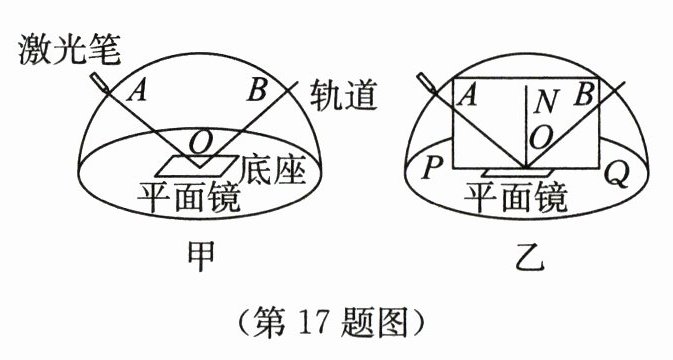

17. 小红用如图甲所示的装置探究光的反射定律,平面镜置于水平底座中心,激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的O点.
|实验次数|$\angle AOP$|$\angle POB$|
|1|$90^{\circ}$|$90^{\circ}$|
|2|$65^{\circ}$|$115^{\circ}$|
|3|$42^{\circ}$|$138^{\circ}$|
|4|$18^{\circ}$|$162^{\circ}$|


(1) 为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些.
(2) 多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光OB挡住入射光AO的现象.如图乙所示,将长方形纸板与AO、OB所在平面重合,其底边PQ紧贴平面镜,在纸板上即可显示出入射光和反射光,多次测量纸板和平面镜的夹角.
① 上述实验中测得的夹角均为$90^{\circ}$,则反射光线、入射光线所在平面和平面镜相互.
② 在纸板上过O点作出底边PQ的垂线ON,则ON与镜面垂直,可知ON为法线,由①、②可得:反射光线、入射光线和法线在内.
(3) 改变入射光的方向,依次记录实验数据如表所示,分析实验数据可知:入射光线AO逐渐(选填"靠近"或"远离")法线ON;$\angle NOB与\angle AON$的大小.

（1）烟雾
（2）①垂直；②同一平面
（3）远离；相等

（1）为观察光的传播路径，需使光发生漫反射，喷烟雾可让光在烟雾中漫反射，故填烟雾。
（2）①纸板与平面镜夹角90°，纸板平面即反射光线、入射光线所在平面，故该平面与平面镜垂直；②法线ON在纸板平面内，因此反射光线、入射光线和法线在同一平面内。
（3）∠AOP减小，入射角∠AON=90°-∠AOP增大，入射光线远离法线；计算得∠NOB=∠POB-90°，与∠AON相等，故两角大小相等。
