1. 如图是伏安法测电阻的电路图,下列有关叙述错误的是()

A.该实验的原理是$ R = \dfrac{U}{I} $
B.闭合开关前,滑片$ P 应处在 B $端
C.滑动变阻器的作用是保护电路、改变电路中的电流等
D.实验中当滑片$ P 向 A $端移动时,电压表的示数变小

D

A. 伏安法测电阻的原理是 $R = \dfrac{U}{I}$，故A正确。
B. 闭合开关前，为了保护电路，滑片 $P$ 应处在电阻最大的位置，即 $B$ 端，故B正确。
C. 滑动变阻器的作用是保护电路，同时通过改变电阻来改变电路中的电流和被测电阻两端的电压，故C正确。
D. 当滑片 $P$ 向 $A$ 端移动时，滑动变阻器接入电路的电阻减小，电路中的电流增大，被测电阻两端的电压（即电压表的示数）会增大，而不是变小，故D错误。

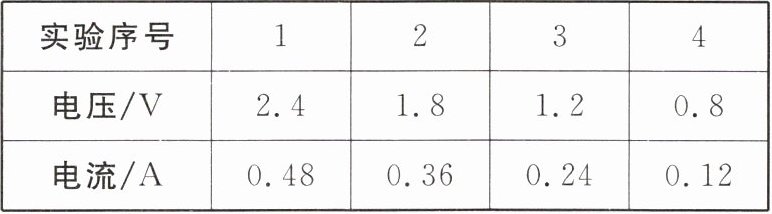

2. 小科按如图所示电路图进行伏安法测电阻的实验,电源使用两节新干电池,被测电阻的阻值约为$ 5 \Omega $,滑动变阻器的规格是“$ 10 \Omega 1.5 A $”,电路连接正确,实验数据记录如下表所示,其中一组数据有误,则该组数据的实验序号是()
| 实验序号 | 1 | 2 | 3 | 4 |
| 电压/$ V $ | $ 2.4 $ | $ 1.8 $ | $ 1.2 $ | $ 0.8 $ |
| 电流/$ A $ | $ 0.48 $ | $ 0.36 $ | $ 0.24 $ | $ 0.12 $ |


A.1
B.2
C.3
D.4

D

电源电压为3V（两节干电池），电路中Rx与滑动变阻器R串联，总电压U=Ux+UR=3V。滑动变阻器最大阻值10Ω，当R接入最大阻值时，总电阻R总=Rx+Rmax=5Ω+10Ω=15Ω，最小电流Imin=U/R总=3V/15Ω=0.2A，此时Rx两端最小电压Uxmin=Imin·Rx=0.2A×5Ω=1V。
实验4中，Ux=0.8V＜1V，I=0.12A＜0.2A，此时总电阻R总=U/I=3V/0.12A=25Ω，滑动变阻器需接入R=R总-Rx=25Ω-5Ω=20Ω，超出其最大阻值10Ω，数据有误。

3. 在伏安法测电阻的实验中,滑动变阻器不能起到的作用是()
A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路

C

滑动变阻器通过改变接入电路的电阻丝长度改变自身电阻，从而改变电路总电阻，由欧姆定律可知能改变电路电流（A正确）；电流变化，根据U=IR，被测电阻两端电压随之改变（B正确）；被测电阻阻值由其材料、长度、横截面积和温度决定，滑动变阻器无法改变（C错误）；闭合开关前将滑片移至最大阻值处，可保护电路（D正确）。

4. 用如图所示的电路图测量电阻$ R $的阻值。为了改变电阻$ R $两端的电压,有下列三种方案可选：
甲：改变接入$ MN $的串联电池的节数。
乙：将电池与不同阻值的电阻串联接入$ MN $。
丙：将电池与滑动变阻器串联接入$ MN $,改变滑动变阻器滑片的位置。
其中可行的方案是()

A.甲
B.丙
C.甲和丙
D.甲、乙、丙

D

为了测量电阻$R$的阻值，必须改变电阻$R$两端的电压。分析三种方案的可行性：
甲方案：改变接入$MN$的串联电池的节数，可以改变电阻$R$两端的电压，是可行的。
乙方案：将电池与不同阻值的电阻串联接入$MN$，也可以改变电路总电阻，从而改变电阻$R$两端的电压，是可行的。
丙方案：将电池与滑动变阻器串联接入$MN$，改变滑动变阻器滑片的位置，可以连续改变电阻$R$两端的电压，是可行的。
因此，三种方案都是可行的。
