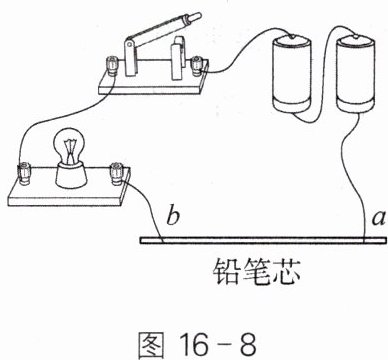

4. 如图16-8所示,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是
[img]
导体
(选填“导体”或“绝缘体”),还能说明导体的电阻与导体的长度
有关。[img]
答案
导体 长度

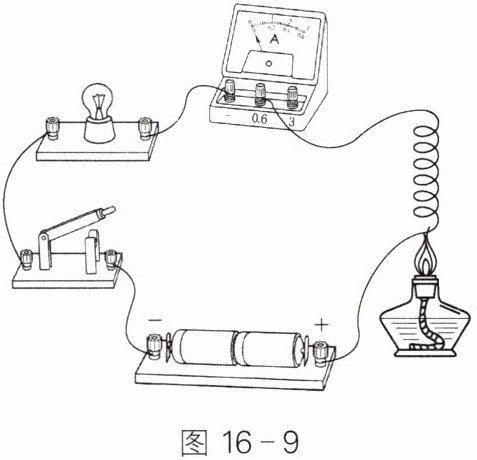

5. 如图16-9所示,闭合开关,用酒精灯给钨丝加热,灯泡渐渐变暗,电流表的示数将
[img]
[img]
变小
(选填“变大”或“变小”),这表明：温度升高,钨丝的电阻变大
。小明想到家里的白炽灯在开灯瞬间最容易烧坏(家里电压稳定),原因是：刚开灯时灯丝的温度低、电阻小、通过的电流大
。[img]
[img]
答案
变小 大 刚开灯时灯丝的温度低、电阻小、通过的电流大

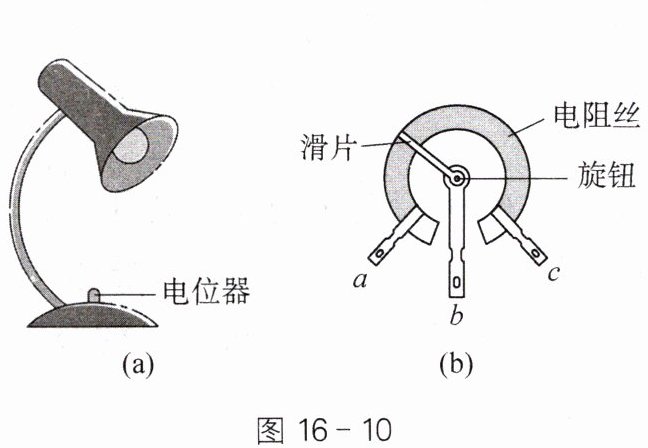

6. 如图16-10(a)所示,电位器是调节台灯亮度的装置,电位器与灯泡是
串联
(选填“串联”或“并联”)的。图16-10(b)为电位器的内部结构示意图,a、b、c是它的三个接线柱,若将b、c接线柱接入电路,顺时针旋转旋钮时,则电位器接入电路的电阻变小
(选填“变大”“变小”或“不变”),灯泡变亮
(选填“暗”或“亮”)。答案
串联 变小 亮

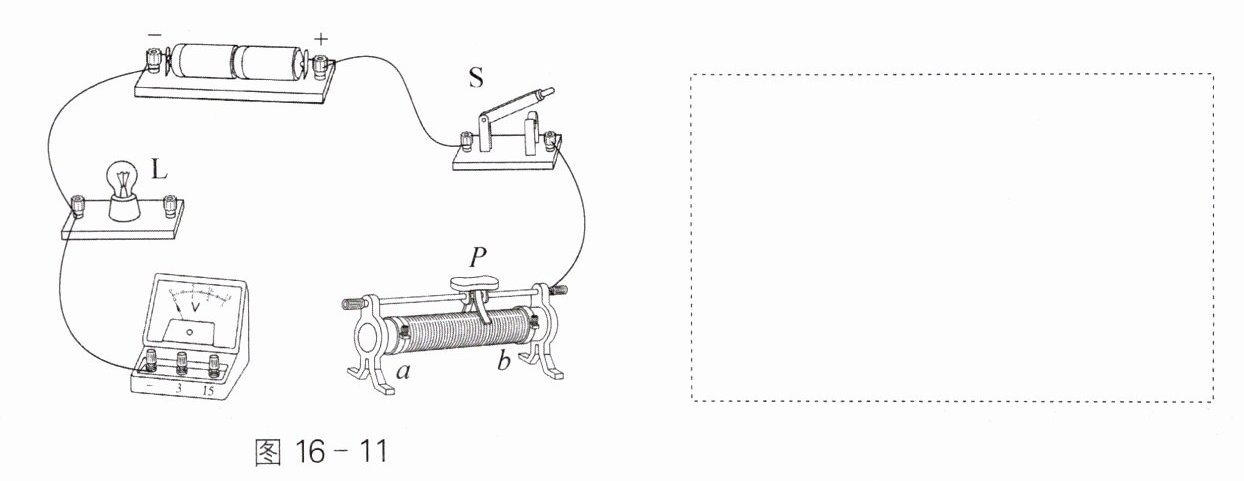

7. 在图16-11所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求：① 电压表测小灯两端电压；② 闭合开关S,向右端移动滑动变阻器的滑片P,灯变亮。请在虚线框中画出相对应的电路图。
答案

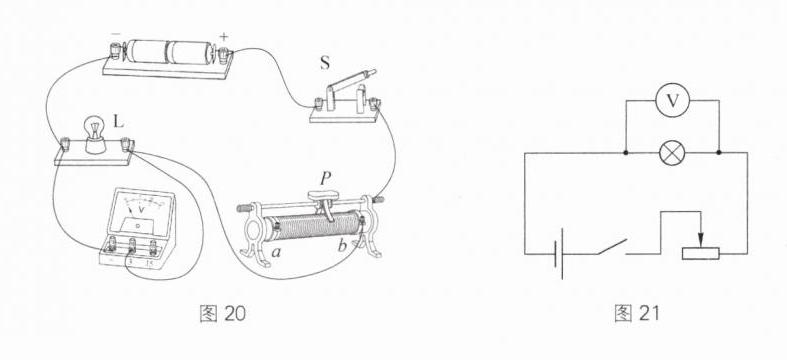

如图 20 所示 如图 21 所示
