15. (1)请在下图的两个虚线框内,选填“电源”和“小灯泡 $L_{2}$”的电路图符号连入电路,并满足两灯组成并联电路且开关只控制灯 $L_{2}$。

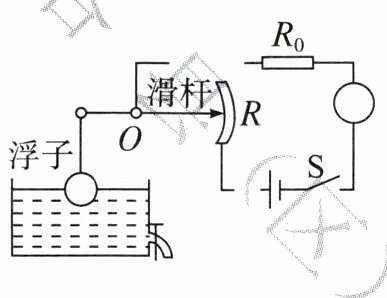

(2)下图是一种测定油箱内油量的装置。其中 R 是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴 O 转动,另一端固定着一个浮子。油箱中的油量越多,由电表改成的油量示越大,请从“电流表 A”或“电压表 V”中选择恰当的电表填入圆圈内(仅填符号“A”或“V”)并完成电路连接。

(1)如图所示
(2)如图所示

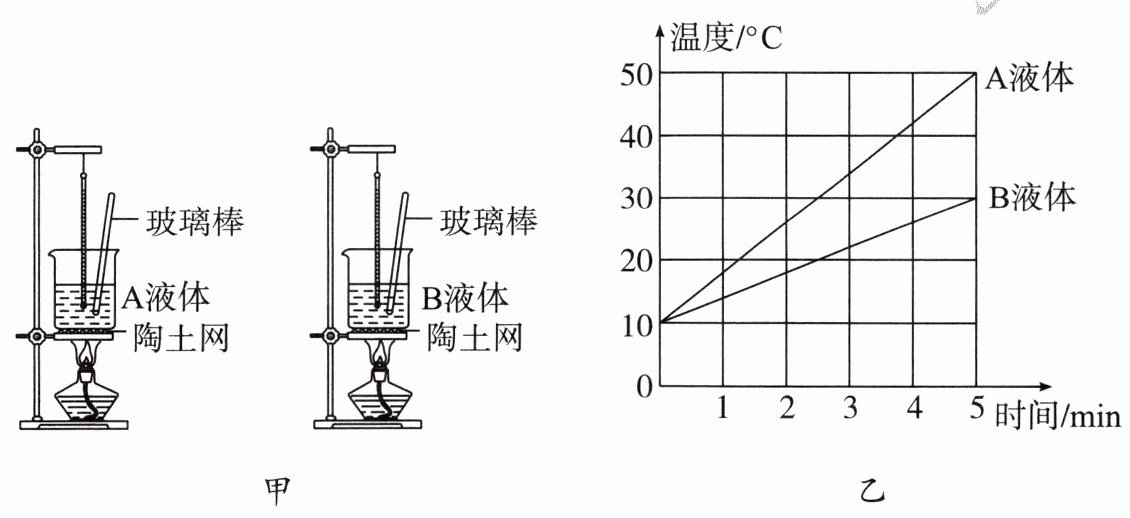

16. 某物理实验小组做探究不同物质吸热升温的现象的实验,实验装置如图甲所示,两套装置完全相同。


(1)在组装实验器材时,应按照(选填“自下而上”或“自上而下”)的顺序安装。
(2)实验中,应向两个烧杯中分别加入初温相同、相等的 A、B 两种液体,并通过(选填“加热时间”或“升高的温度”)来反映液体吸收的热量。
(3)加热过程中,用玻璃棒搅动的目的是使两种液体。
(4)根据实验数据,实验小组绘制出了液体温度与加热时间的关系图像如图乙所示,分析图像可知,若要使 A、B 两种液体升高到相同的温度,需给 A 液体加热(选填“更长”或“更短”)的时间,则 A 液体的吸热能力(选填“较强”或“较弱”)。
(5)若 A 液体的比热容为 $1.7×10^{3}$ J/(kg·°C),则 B 液体的比热容为 J/(kg·°C)。

(1)自下而上
(2)质量 加热时间
(3)受热均匀
(4)更短 较弱
(5)3.4×103 [解析]
(1)实验时要用酒精灯的外焰加热，因此需要先根据外焰的高度确定陶土网的高度，再调整烧杯和温度计的位置，故实验装置的组装顺序应为自下而上。
(2)根据控制变量法，应向两个烧杯中加入初温相同、质量相等的A、B两种液体；根据转换法，物质吸热的多少是通过加热时间来反映的。
(3)加热两种物质时，要用玻璃棒不断地搅拌，这样可以使两种液体受热均匀。
(4)由题图乙可知，A、B两液体升高相同的温度，A液体加热时间短，吸热能力较弱。
(5)根据题图乙可知，A、B两种液体都加热5min，A液体的温度变化量为40°C，B液体的温度变化量为20°C；若加热过程中无热量损失，且A、B两液体的质量相同，即QA=QB=cmΔt，cAmΔtA=cBmΔtB，解得cB=3.4×103J/(kg·°C)。
