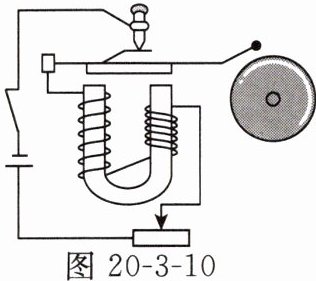

13. 图 20 - 3 - 10 是电铃的工作示意图,下列有关说法正确的是(
A.电铃的工作原理是电流的热效应
B.小锤击打到铃碗时,电磁铁没有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向左移动,电磁铁的磁性减弱
B
)。A.电铃的工作原理是电流的热效应
B.小锤击打到铃碗时,电磁铁没有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向左移动,电磁铁的磁性减弱
答案
B
解析
【解析】
逐一分析各选项：
A. 电铃的工作原理是电流的磁效应，并非电流的热效应，A错误；
B. 小锤击打到铃碗时，电路中的触点断开，电磁铁中无电流通过，因此没有磁性，B正确；
C. 要使铃声响度大一些，需增强电磁铁的磁性，应适当升高电压以增大电流，降低电压会使电流减小，磁性减弱，响度变小，C错误；
D. 滑动变阻器的滑片向左移动，接入电路的电阻变小，电路中电流变大，电磁铁的磁性增强，D错误。
【答案】
B
【知识点】
电流的磁效应、电磁铁磁性的影响因素
【点评】
本题考查电铃的工作原理及电磁铁的相关知识，需理解电铃的工作过程，掌握电磁铁磁性强弱的影响因素，注重对基础知识的理解与运用。
【难度系数】
0.6
逐一分析各选项：
A. 电铃的工作原理是电流的磁效应，并非电流的热效应，A错误；
B. 小锤击打到铃碗时，电路中的触点断开，电磁铁中无电流通过，因此没有磁性，B正确；
C. 要使铃声响度大一些，需增强电磁铁的磁性，应适当升高电压以增大电流，降低电压会使电流减小，磁性减弱，响度变小，C错误；
D. 滑动变阻器的滑片向左移动，接入电路的电阻变小，电路中电流变大，电磁铁的磁性增强，D错误。
【答案】
B
【知识点】
电流的磁效应、电磁铁磁性的影响因素
【点评】
本题考查电铃的工作原理及电磁铁的相关知识，需理解电铃的工作过程，掌握电磁铁磁性强弱的影响因素，注重对基础知识的理解与运用。
【难度系数】
0.6

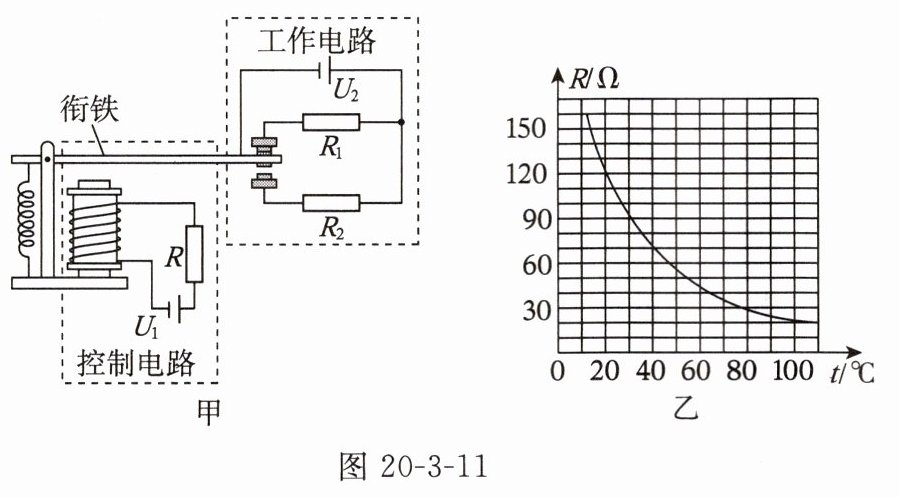

14. 如图 20 - 3 - 11 甲所示,科技小组利用热敏电阻设计了一个自动加热装置。当环境温度低于温度值 t₀ 时,加热电阻$ R_1 $工作；当环境温度高于 t₀ 时,继电器的衔铁被吸下,保温电阻$ R_2 $工作。已知$ U_1 = 1.4 V,$继电器线圈电阻不计,R 是热敏电阻,其电阻随温度变化的关系如图 20 - 3 - 11 乙所示。当线圈中的电流大于或等于 20 mA 时,继电器的衔铁被吸下。下列说法正确的是(
A.当环境温度降低时,控制电路中电流增大
B.温度值 t₀ = 30℃
C.欲使加热电阻$ R_1 $工作时升温更快,可适当增大$ R_1 $的电阻
D.若工作电路中相同时间内加热状态产生的热量是保温状态的 3 倍,则$ R_1 : R_2 = 1 : 3$
D
)。A.当环境温度降低时,控制电路中电流增大
B.温度值 t₀ = 30℃
C.欲使加热电阻$ R_1 $工作时升温更快,可适当增大$ R_1 $的电阻
D.若工作电路中相同时间内加热状态产生的热量是保温状态的 3 倍,则$ R_1 : R_2 = 1 : 3$
答案
D
解析
A. 环境温度降低时，由图乙知热敏电阻$R$增大，控制电路总电阻增大，根据$I=\frac{U}{R}$，电流减小，A错误。
B. 衔铁吸下时$I=20mA=0.02A$，控制电路$U_1=1.4V$，则$R=\frac{U_1}{I}=\frac{1.4V}{0.02A}=70\Omega$，由图乙知此时温度$t_0=20℃$，B错误。
C. 加热电阻$R_1$工作时，根据$Q=\frac{U^2}{R}t$，$R_1$越小，相同时间产生热量越多，升温更快，C错误。
D. 加热状态$Q_1=\frac{U_2^2}{R_1}t$，保温状态$Q_2=\frac{U_2^2}{R_2}t$，由$Q_1=3Q_2$得$\frac{U_2^2}{R_1}t=3×\frac{U_2^2}{R_2}t$，化简得$R_1:R_2=1:3$，D正确。
结论：D
B. 衔铁吸下时$I=20mA=0.02A$，控制电路$U_1=1.4V$，则$R=\frac{U_1}{I}=\frac{1.4V}{0.02A}=70\Omega$，由图乙知此时温度$t_0=20℃$，B错误。
C. 加热电阻$R_1$工作时，根据$Q=\frac{U^2}{R}t$，$R_1$越小，相同时间产生热量越多，升温更快，C错误。
D. 加热状态$Q_1=\frac{U_2^2}{R_1}t$，保温状态$Q_2=\frac{U_2^2}{R_2}t$，由$Q_1=3Q_2$得$\frac{U_2^2}{R_1}t=3×\frac{U_2^2}{R_2}t$，化简得$R_1:R_2=1:3$，D正确。
结论：D

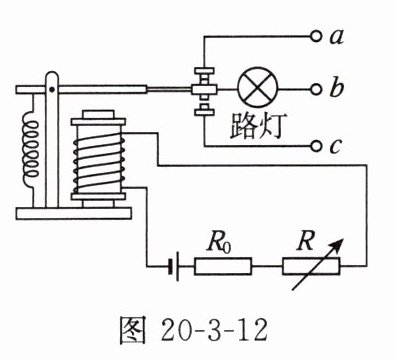

15. 如图 20 - 3 - 12 所示,R₀ 是一个光敏电阻,其阻值随光照强度的增加而减小,R 是电阻箱(已调至合适阻值),它们和电磁继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是(
A.电路工作时,电磁铁上端为 N 极
B.给路灯供电的电源应接在 a、b 两端
C.增大控制电路电源电压,傍晚亮灯时间比原来早一些
D.路灯发光时把电能全部转化为光能
B
)。A.电路工作时,电磁铁上端为 N 极
B.给路灯供电的电源应接在 a、b 两端
C.增大控制电路电源电压,傍晚亮灯时间比原来早一些
D.路灯发光时把电能全部转化为光能
答案
B
解析
【解析】
1. 分析选项A：根据安培定则，电流从电磁铁下端流入、上端流出，可判断电磁铁上端为S极，A错误。
2. 分析选项B：白天光照强，光敏电阻$R_0$阻值小，控制电路电流大，电磁铁磁性强，吸下衔铁，路灯熄灭；夜晚光照弱，$R_0$阻值大，控制电路电流小，电磁铁磁性弱，衔铁弹起，路灯亮起。因此给路灯供电的电源应接在a、b两端，B正确。
3. 分析选项C：增大控制电路电源电压，相同光照下控制电路电流更大，电磁铁磁性更强，衔铁更早被吸下，傍晚需更暗的环境（$R_0$阻值更大）才能让衔铁弹起，亮灯时间比原来晚，C错误。
4. 分析选项D：路灯发光时，电能主要转化为光能，还有部分转化为内能，并非全部转化为光能，D错误。
【答案】
B
【知识点】
安培定则应用、电磁继电器原理、能量转化
【点评】
本题结合光敏电阻的特性考查电磁继电器的自动控制原理，需理清控制电路与工作电路的逻辑关系，对各选项涉及的电磁学、能量转化知识进行综合分析。
【难度系数】
0.6
1. 分析选项A：根据安培定则，电流从电磁铁下端流入、上端流出，可判断电磁铁上端为S极，A错误。
2. 分析选项B：白天光照强，光敏电阻$R_0$阻值小，控制电路电流大，电磁铁磁性强，吸下衔铁，路灯熄灭；夜晚光照弱，$R_0$阻值大，控制电路电流小，电磁铁磁性弱，衔铁弹起，路灯亮起。因此给路灯供电的电源应接在a、b两端，B正确。
3. 分析选项C：增大控制电路电源电压，相同光照下控制电路电流更大，电磁铁磁性更强，衔铁更早被吸下，傍晚需更暗的环境（$R_0$阻值更大）才能让衔铁弹起，亮灯时间比原来晚，C错误。
4. 分析选项D：路灯发光时，电能主要转化为光能，还有部分转化为内能，并非全部转化为光能，D错误。
【答案】
B
【知识点】
安培定则应用、电磁继电器原理、能量转化
【点评】
本题结合光敏电阻的特性考查电磁继电器的自动控制原理，需理清控制电路与工作电路的逻辑关系，对各选项涉及的电磁学、能量转化知识进行综合分析。
