5. 如题5图所示的电路中,闭合开关后,灯$L_{1}和L_{2}$
并
联。电流表甲测的是通过$L_{2}$
的电流,电流表乙测的是通过干路
的电流。($L_{1}/L_{2}/$干路)答案
并
L2
干路
L2
干路
解析
电流从电源正极流出，经开关后分为两条支路，一条经灯$L_{1}$、电流表乙回到电源负极，另一条经灯$L_{2}$回到电源负极，电流表甲串联在干路中。所以灯$L_{1}$和$L_{2}$并联，电流表甲测干路电流，电流表乙测通过$L_{1}$的电流。
|电流表指针偏转情况|存在的问题|
||闭合开关前|电流表
||测量读数时|电流表
||测量读数时|电流表
||测量读数时|电流表
||闭合开关前|电流表
指针反偏
|||测量读数时|电流表
正负接线柱接反了
|||测量读数时|电流表
指针偏转过小
|||测量读数时|电流表
指针偏转过大
|答案
正负接线柱接反了
指针反偏
指针偏转过小
指针偏转过大
指针反偏
指针偏转过小
指针偏转过大
解析
第一个情况：闭合开关前指针向左偏转，说明电流表指针没有调零。
第二个情况：测量读数时指针向左偏转，说明电流表正负接线柱接反了。
第三个情况：指针向右偏转到最右端，说明被测电流超过了电流表的量程。
第四个情况：指针向右偏转幅度很小，说明电流表选择的量程太大。

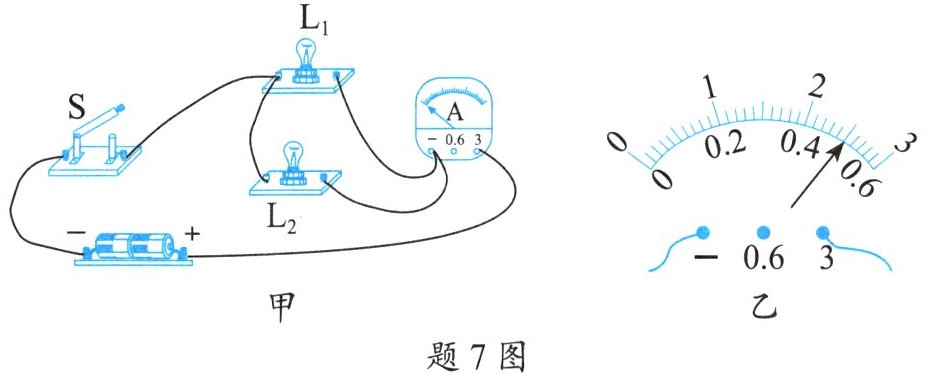

7. 题7图甲是用电流表测量电流的实物连接图,请回答下列问题。
(1)闭合开关后电流表指针偏转如题7图乙所示,则读数是______A。

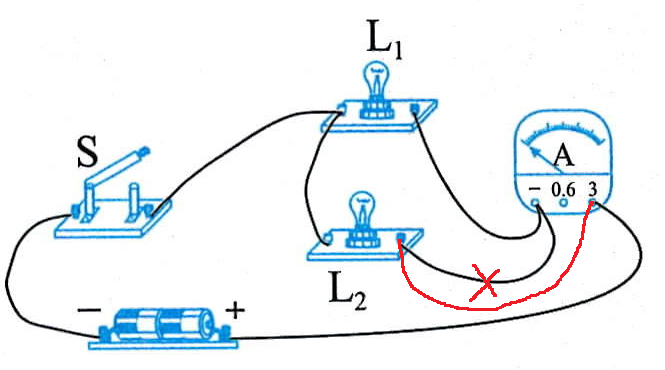

(2)如果要用电流表测量通过$L_{1}$的电流,且只允许移动一根导线的接点,请在需要改动的导线上打“×”,并在图中画出移动后的导线。
(3)闭合开关后,小明发现两灯都亮,由于连线较乱,一时无法确定电路是串联还是并联,请帮他想出一种简单可行的判断方法：______。
(1)闭合开关后电流表指针偏转如题7图乙所示,则读数是______A。
(2)如果要用电流表测量通过$L_{1}$的电流,且只允许移动一根导线的接点,请在需要改动的导线上打“×”,并在图中画出移动后的导线。
(3)闭合开关后,小明发现两灯都亮,由于连线较乱,一时无法确定电路是串联还是并联,请帮他想出一种简单可行的判断方法：______。
答案
2.5
拧下其中一个灯泡，观察另一个是否发光
