1. 在串联电路中,开关可以控制
整个电路
,开关的位置改变了,它的控制作用不变
。在并联电路中,干路的开关是控制整个电路
的。在干路的开关闭合时,各条支路的开关可以控制所在支路的
用电器。答案
整个电路；不变；整个电路；所在支路的
解析
在串联电路中，电流只有一条路径，因此开关可以控制整个电路的通断，无论开关的位置如何改变，它的控制作用都是相同的，即控制整个电路。在并联电路中，干路的开关控制整个电路的通断，因为干路是电流的总路径。而在各条支路上的开关，则只能控制该支路上的用电器，因为支路是电流分支的路径。
2. 在某一个电路中只有两个用电器,用电流表测得通过它们的电流都为 $ 0.3 \, A $,则这两个用电器(
A.一定是串联的
B.一定是并联的
C.可能串联,也可能并联
D.一定不是并联
C
)。A.一定是串联的
B.一定是并联的
C.可能串联,也可能并联
D.一定不是并联
答案
C
解析
- 串联电路中电流处处相等，两用电器串联时通过它们的电流均为$0.3\,A$。
并联电路中各支路两端电压相等，若两用电器规格相同（电阻相等），根据$I=\frac{U}{R}$，通过它们的电流也相等，均为$0.3\,A$。
综上，这两个用电器可能串联，也可能并联。
C
并联电路中各支路两端电压相等，若两用电器规格相同（电阻相等），根据$I=\frac{U}{R}$，通过它们的电流也相等，均为$0.3\,A$。
综上，这两个用电器可能串联，也可能并联。
C

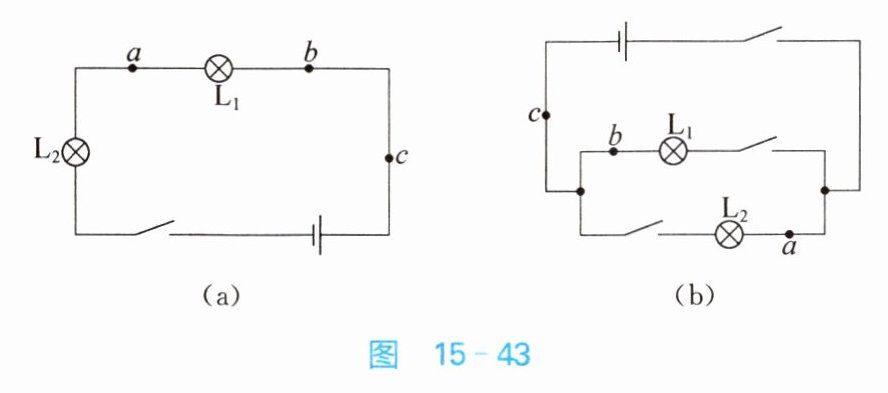

3. 小明根据如图 15 - 43 所示的两电路图探究“串联电路合并联电路的电流关系”时,闭合开关后,得到：
(1) (a)中 $ a $ 处电流 $ 0.22 \, A $,$ b $ 处电流 $ 0.22 \, A $,则 $ c $ 处的电流为
(2) (b)中 $ a $ 处电流 $ 0.44 \, A $,$ b $ 处电流 $ 0.44 \, A $,则 $ c $ 处的电流为
(1) (a)中 $ a $ 处电流 $ 0.22 \, A $,$ b $ 处电流 $ 0.22 \, A $,则 $ c $ 处的电流为
0.22
$ A $。(2) (b)中 $ a $ 处电流 $ 0.44 \, A $,$ b $ 处电流 $ 0.44 \, A $,则 $ c $ 处的电流为
0.88
$ A $。答案
0.22；0.88
解析
(1) 0.22
(2) 0.88
4. 如图 15 - 44 所示,电源电压为 $ 3 \, V $,闭合开关 $ S $ 后,电流表 $ A_2 $ 的示数为 $ 0.54 \, A $,电流表 $ A_1 $ 的示数为 $ 0.2 \, A $,则通过小灯泡 $ L_1 $ 的电流为
0.2
$ A $,通过小灯泡 $ L_2 $ 的电流为0.34
$ A $,电压表 $ V $ 的示数为3
$ V $。答案
0.2；0.34；3
解析
由电路图可知，两灯泡并联，电流表$A_1$测$L_1$支路的电流，电流表$A_2$测干路电流，电压表测电源电压。
因为并联电路中干路电流等于各支路电流之和，所以通过$L_2$的电流为$I_2 = I - I_1 = 0.54\,A - 0.2\,A = 0.34\,A$。
电压表测电源电压，所以其示数为$3\,V$。
通过小灯泡$L_1$的电流为$0.2\,A$，通过小灯泡$L_2$的电流为$0.34\,A$，电压表$V$的示数为$3\,V$。
$0.2$；$0.34$；$3$
因为并联电路中干路电流等于各支路电流之和，所以通过$L_2$的电流为$I_2 = I - I_1 = 0.54\,A - 0.2\,A = 0.34\,A$。
电压表测电源电压，所以其示数为$3\,V$。
通过小灯泡$L_1$的电流为$0.2\,A$，通过小灯泡$L_2$的电流为$0.34\,A$，电压表$V$的示数为$3\,V$。
$0.2$；$0.34$；$3$
