7 如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为3.6 V。下列说法不正确的是 （
A.电源两端的电压为6 V
B.$\mathrm{L}_2$两端的电压为2.4 V
C.将电压表都换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D.将电压表$\mathrm{V}_2$换成电流表，闭合开关，则$\mathrm{L}_1$不亮，$\mathrm{L}_2$亮
C
）A.电源两端的电压为6 V
B.$\mathrm{L}_2$两端的电压为2.4 V
C.将电压表都换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D.将电压表$\mathrm{V}_2$换成电流表，闭合开关，则$\mathrm{L}_1$不亮，$\mathrm{L}_2$亮
答案
7.C
解析
【分析】首先分析电路连接：闭合开关后，L₁与L₂串联。电压表V₁并联在电源两端，测量电源电压；电压表V₂并联在L₁两端，测量L₁的电压。结合串联电路电压规律，逐一分析各选项。
【解析】
1. 电路基础分析：闭合开关，电流路径为：电源正极→L₁→L₂→开关→电源负极，故L₁、L₂串联。V₁测电源电压，示数为6V，因此电源两端电压为6V，A选项正确；V₂测L₁两端电压，示数为3.6V，根据串联电路电压规律（总电压等于各部分电压之和），L₂两端电压U₂=U - U₁=6V - 3.6V=2.4V，B选项正确。
2. 选项C分析：将电压表都换成电流表，电流表相当于导线，此时电源正负极通过电流表直接连通，造成电源短路，L₁、L₂均无电流通过，并非并联，C选项错误。
3. 选项D分析：仅将V₂换成电流表，V₁仍为电压表（相当于开路），此时电流路径为：电源正极→L₂→电流表（原V₂）→开关→电源负极，L₁两端被电流表短路，无电流，故L₁不亮，L₂亮，D选项正确。
综上，不正确的说法是C。
【答案】C
【知识点】串联电路电压规律、电表的使用
【点评】本题考查串联电路电压规律及电表的电路作用，需明确电压表并联测电压、电流表串联测电流，换接电表时要分析电路是否短路或通路，易错点在于换接电表后的电路变化分析。
【难度系数】0.5
【解析】
1. 电路基础分析：闭合开关，电流路径为：电源正极→L₁→L₂→开关→电源负极，故L₁、L₂串联。V₁测电源电压，示数为6V，因此电源两端电压为6V，A选项正确；V₂测L₁两端电压，示数为3.6V，根据串联电路电压规律（总电压等于各部分电压之和），L₂两端电压U₂=U - U₁=6V - 3.6V=2.4V，B选项正确。
2. 选项C分析：将电压表都换成电流表，电流表相当于导线，此时电源正负极通过电流表直接连通，造成电源短路，L₁、L₂均无电流通过，并非并联，C选项错误。
3. 选项D分析：仅将V₂换成电流表，V₁仍为电压表（相当于开路），此时电流路径为：电源正极→L₂→电流表（原V₂）→开关→电源负极，L₁两端被电流表短路，无电流，故L₁不亮，L₂亮，D选项正确。
综上，不正确的说法是C。
【答案】C
【知识点】串联电路电压规律、电表的使用
【点评】本题考查串联电路电压规律及电表的电路作用，需明确电压表并联测电压、电流表串联测电流，换接电表时要分析电路是否短路或通路，易错点在于换接电表后的电路变化分析。
【难度系数】0.5

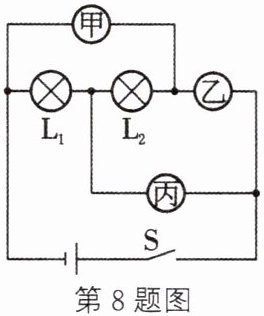

8[2025宿城期末]如图所示，甲、乙、丙是电压表或电流表。闭合开关后，$\mathrm{L}_1$、$\mathrm{L}_2$均发光。甲、乙、丙三个电表的数值依次为1.4、2.8、1.6(单位是A或V)。下列说法正确的是 （
A.电源电压为3.0 V
B.甲表的示数为1.4 V
C.通过$\mathrm{L}_1$的电流为0.2 A
D.灯泡$\mathrm{L}_2$断路时，乙表示数变小
C
）A.电源电压为3.0 V
B.甲表的示数为1.4 V
C.通过$\mathrm{L}_1$的电流为0.2 A
D.灯泡$\mathrm{L}_2$断路时，乙表示数变小
答案
8.C 【解析】闭合开关后，$\mathrm{L}_1$、$\mathrm{L}_2$均发光。假设甲、丙是电压表，则甲测电源两端的电压，丙测 $\mathrm{L}_2$ 两端的电压，所以甲表的示数要大于丙表的示数，不符合题意，所以甲、丙是电流表，乙是电压表，则电源电压为 2.8 V。此时电路为并联电路，甲表测通过 $\mathrm{L}_2$ 的电流，丙表测干路电流，结合并联电路的电流关系可知通过 $\mathrm{L}_1$ 的电流为 $I_1 = I - I_2 = 1.6\ \mathrm{A} - 1.4\ \mathrm{A} = 0.2\ \mathrm{A}$，由并联电路特点可知，当部分用电器断路时，电压表示数不变，即乙表示数不变，故 C 正确。
解析
【分析】
要解决本题，需先判断甲、乙、丙是电流表还是电压表，再分析电路结构，结合并联电路的电流、电压规律判断选项。电流表相当于导线，电压表相当于开路，闭合开关后L₁、L₂均发光，说明两灯为并联电路：若甲为电压表，会断开L₂所在支路，L₂不发光；若丙为电压表，会断开L₁所在支路，L₁不发光，因此甲、丙为电流表，乙为电压表。确定电表类型后，明确各表作用：甲测L₂支路电流，丙测干路电流，乙测电源电压，再结合并联电路电流规律计算L₁的电流，最后逐一分析选项。
【解析】
1. 判断电表类型：电流表串联在电路中，电压表并联在电路中。闭合开关后L₁、L₂均发光，说明两灯并联。若甲为电压表，L₂支路断开，L₂不发光；若丙为电压表，L₁支路断开，L₁不发光，故甲、丙为电流表，乙为电压表，电源电压等于乙的示数，即2.8V。
2. 分析电流关系：甲测L₂的电流，即I₂=1.4A；丙测干路电流，即I=1.6A。根据并联电路电流规律，通过L₁的电流I₁=I - I₂=1.6A -1.4A=0.2A。
3. 逐一分析选项：
A选项：电源电压为乙的示数2.8V，不是3.0V，错误；
B选项：甲是电流表，示数为1.4A，不是1.4V，错误；
C选项：通过L₁的电流为0.2A，正确；
D选项：乙是电压表，测电源电压，L₂断路时，电源电压不变，乙表示数不变，错误。
【答案】
C
【知识点】
电流表与电压表使用；并联电路电流规律；并联电路电压规律
【点评】
本题综合考查电表的判断和并联电路的电流、电压特点，需先掌握电表使用规则，再结合并联电路规律分析计算，是电学基础题型，需理清电路结构。
【难度系数】
0.5
要解决本题，需先判断甲、乙、丙是电流表还是电压表，再分析电路结构，结合并联电路的电流、电压规律判断选项。电流表相当于导线，电压表相当于开路，闭合开关后L₁、L₂均发光，说明两灯为并联电路：若甲为电压表，会断开L₂所在支路，L₂不发光；若丙为电压表，会断开L₁所在支路，L₁不发光，因此甲、丙为电流表，乙为电压表。确定电表类型后，明确各表作用：甲测L₂支路电流，丙测干路电流，乙测电源电压，再结合并联电路电流规律计算L₁的电流，最后逐一分析选项。
【解析】
1. 判断电表类型：电流表串联在电路中，电压表并联在电路中。闭合开关后L₁、L₂均发光，说明两灯并联。若甲为电压表，L₂支路断开，L₂不发光；若丙为电压表，L₁支路断开，L₁不发光，故甲、丙为电流表，乙为电压表，电源电压等于乙的示数，即2.8V。
2. 分析电流关系：甲测L₂的电流，即I₂=1.4A；丙测干路电流，即I=1.6A。根据并联电路电流规律，通过L₁的电流I₁=I - I₂=1.6A -1.4A=0.2A。
3. 逐一分析选项：
A选项：电源电压为乙的示数2.8V，不是3.0V，错误；
B选项：甲是电流表，示数为1.4A，不是1.4V，错误；
C选项：通过L₁的电流为0.2A，正确；
D选项：乙是电压表，测电源电压，L₂断路时，电源电压不变，乙表示数不变，错误。
【答案】
C
【知识点】
电流表与电压表使用；并联电路电流规律；并联电路电压规律
【点评】
本题综合考查电表的判断和并联电路的电流、电压特点，需先掌握电表使用规则，再结合并联电路规律分析计算，是电学基础题型，需理清电路结构。
【难度系数】
0.5

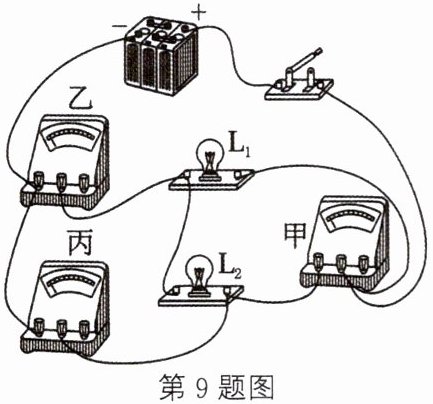

9 [2025 沭阳期中]如图所示电路,甲、乙、丙为电压表或电流表,小灯泡$L_1$、$L_2$的规格不同。若甲、乙均为电流表,要使闭合开关后小灯泡$L_1$、$L_2$均发光,则丙为
电压
表,此时甲电表的示数小于
(大于/等于/小于)乙电表的示数;若甲为电压表,要使闭合开关后小灯泡$L_1$、$L_2$均发光,则丙
(乙/丙)为电流表,此时通过$L_1$的电流与通过$L_2$的电流相等
(相等/不相等)。答案
9.电压 小于 丙 相等 【解析】若甲、乙均为电流表，要使闭合开关后小灯泡 $\mathrm{L}_1$、$\mathrm{L}_2$ 均发光，则丙为电压表，否则电源短路；两灯并联，甲电流表测 $\mathrm{L}_2$ 的电流，乙电流表测干路的电流，此时甲电表的示数小于乙电表的示数；若甲为电压表，要使闭合开关后小灯泡 $\mathrm{L}_1$、$\mathrm{L}_2$ 均发光，则丙为电流表，甲电压表测电源电压，此时两灯串联(乙为电压表)，通过 $\mathrm{L}_1$ 的电流与通过 $\mathrm{L}_2$ 的电流相等。
解析
【分析】
要解决此题，需明确电流表相当于导线、电压表相当于断路，先判断电路是否短路，再确定用电器的连接方式，结合串并联电路的电流特点分析。第一步：当甲、乙均为电流表时，若丙为电流表会造成电源短路，故丙必须为电压表，此时L₁、L₂并联，甲测L₂支路电流，乙测干路电流，根据并联电流规律判断两表示数；第二步：当甲为电压表时，电路需为串联才能让两灯发光，此时丙应为电流表，乙为电压表，根据串联电流规律判断两灯电流关系。
【解析】
1. 若甲、乙均为电流表：电流表相当于导线，电压表相当于断路。若丙为电流表，会直接连通电源正负极，造成电源短路，两灯均不发光，故丙必须为电压表。此时L₁、L₂并联，甲电流表与L₂串联，测L₂支路的电流I₂；乙电流表在干路，测干路总电流I=I₁+I₂（I₁为L₁支路电流），根据并联电路电流规律，干路电流等于各支路电流之和，因此甲电表的示数小于乙电表的示数。
2. 若甲为电压表：电压表相当于断路，要使L₁、L₂均发光，电路需为串联（电流只有一条路径），此时丙必须为电流表（相当于导线，连通电路），乙为电压表（相当于断路，避免短路），电流路径为：电源正极→开关→L₁→L₂→丙电流表→电源负极，形成串联电路。根据串联电路电流规律，串联电路中各处电流相等，因此通过L₁的电流与通过L₂的电流相等。
【答案】
电压；小于；丙；相等
【知识点】
电流表与电压表的使用；串并联电路的电流规律；电路的连接
【点评】
本题结合实物电路考查电表特性及串并联电路的判断，需要学生熟练掌握电表作用，正确分析电路结构，难度适中，能有效考查电路分析能力。
【难度系数】
0.5
要解决此题，需明确电流表相当于导线、电压表相当于断路，先判断电路是否短路，再确定用电器的连接方式，结合串并联电路的电流特点分析。第一步：当甲、乙均为电流表时，若丙为电流表会造成电源短路，故丙必须为电压表，此时L₁、L₂并联，甲测L₂支路电流，乙测干路电流，根据并联电流规律判断两表示数；第二步：当甲为电压表时，电路需为串联才能让两灯发光，此时丙应为电流表，乙为电压表，根据串联电流规律判断两灯电流关系。
【解析】
1. 若甲、乙均为电流表：电流表相当于导线，电压表相当于断路。若丙为电流表，会直接连通电源正负极，造成电源短路，两灯均不发光，故丙必须为电压表。此时L₁、L₂并联，甲电流表与L₂串联，测L₂支路的电流I₂；乙电流表在干路，测干路总电流I=I₁+I₂（I₁为L₁支路电流），根据并联电路电流规律，干路电流等于各支路电流之和，因此甲电表的示数小于乙电表的示数。
2. 若甲为电压表：电压表相当于断路，要使L₁、L₂均发光，电路需为串联（电流只有一条路径），此时丙必须为电流表（相当于导线，连通电路），乙为电压表（相当于断路，避免短路），电流路径为：电源正极→开关→L₁→L₂→丙电流表→电源负极，形成串联电路。根据串联电路电流规律，串联电路中各处电流相等，因此通过L₁的电流与通过L₂的电流相等。
【答案】
电压；小于；丙；相等
【知识点】
电流表与电压表的使用；串并联电路的电流规律；电路的连接
【点评】
本题结合实物电路考查电表特性及串并联电路的判断，需要学生熟练掌握电表作用，正确分析电路结构，难度适中，能有效考查电路分析能力。
【难度系数】
0.5

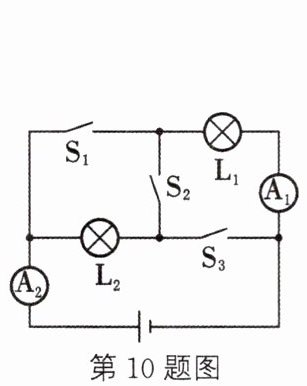

10 对于如图所示的电路：
（1）若只闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数为0.2 A，则电流表$\mathrm{A}_2$的示数为
（2）若要使两灯并联，应闭合开关
（3）当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流表
（1）若只闭合$\mathrm{S}_2$，电流表$\mathrm{A}_1$的示数为0.2 A，则电流表$\mathrm{A}_2$的示数为
0.2
A。（2）若要使两灯并联，应闭合开关
$\mathrm{S}_1$ 和 $\mathrm{S}_3$
，此时电流表$\mathrm{A}_1$的示数为0.6 A，电流表$\mathrm{A}_2$的示数为0.9 A，则通过灯$\mathrm{L}_1$的电流为0.6
A，通过灯$\mathrm{L}_2$的电流为0.3
A。（3）当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流表
$\mathrm{A}_2$
（$\mathrm{A}_1/\mathrm{A}_2$）可能被烧坏。答案
10.（1）0.2 （2）$\mathrm{S}_1$ 和 $\mathrm{S}_3$ 0.6 0.3 （3）$\mathrm{A}_2$
解析
【分析】
要解决这道题，需先分析不同开关状态下的电路结构：
1. 只闭合$\mathrm{S}_2$时，电流依次经过$\mathrm{L}_2$、$\mathrm{S}_2$、$\mathrm{L}_1$，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等；
2. 要使两灯并联，需让电流形成两条独立支路，需闭合$\mathrm{S}_1$和$\mathrm{S}_3$，此时$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测干路总电流，根据并联电路电流规律计算；
3. 三个开关都闭合时，电流不经过用电器直接连通电源两极，形成电源短路，干路电流表会因电流过大损坏。
【解析】
（1）只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中各处电流相等，已知$\mathrm{A}_1$示数为0.2A，因此$\mathrm{A}_2$的示数也为0.2A。
（2）要使两灯并联，需闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$：此时$\mathrm{A}_1$测量$\mathrm{L}_1$的电流，故通过$\mathrm{L}_1$的电流为0.6A；$\mathrm{A}_2$测量干路总电流，根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流$I_2=I-I_1=0.9\mathrm{A}-0.6\mathrm{A}=0.3\mathrm{A}$。
（3）当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电源被短路，干路电流表$\mathrm{A}_2$所在的电路电流极大，可能被烧坏。
【答案】
（1）0.2；（2）$\mathrm{S}_1$和$\mathrm{S}_3$；0.6；0.3；（3）$\mathrm{A}_2$
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路状态
【点评】
本题重点考查电路的分析能力，需根据开关通断判断串并联电路，结合电流规律计算，同时要理解电源短路的危害，是电路基础题的典型应用。
【难度系数】
0.4
要解决这道题，需先分析不同开关状态下的电路结构：
1. 只闭合$\mathrm{S}_2$时，电流依次经过$\mathrm{L}_2$、$\mathrm{S}_2$、$\mathrm{L}_1$，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等；
2. 要使两灯并联，需让电流形成两条独立支路，需闭合$\mathrm{S}_1$和$\mathrm{S}_3$，此时$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测干路总电流，根据并联电路电流规律计算；
3. 三个开关都闭合时，电流不经过用电器直接连通电源两极，形成电源短路，干路电流表会因电流过大损坏。
【解析】
（1）只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中各处电流相等，已知$\mathrm{A}_1$示数为0.2A，因此$\mathrm{A}_2$的示数也为0.2A。
（2）要使两灯并联，需闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$：此时$\mathrm{A}_1$测量$\mathrm{L}_1$的电流，故通过$\mathrm{L}_1$的电流为0.6A；$\mathrm{A}_2$测量干路总电流，根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流$I_2=I-I_1=0.9\mathrm{A}-0.6\mathrm{A}=0.3\mathrm{A}$。
（3）当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电源被短路，干路电流表$\mathrm{A}_2$所在的电路电流极大，可能被烧坏。
【答案】
（1）0.2；（2）$\mathrm{S}_1$和$\mathrm{S}_3$；0.6；0.3；（3）$\mathrm{A}_2$
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路状态
【点评】
本题重点考查电路的分析能力，需根据开关通断判断串并联电路，结合电流规律计算，同时要理解电源短路的危害，是电路基础题的典型应用。
【难度系数】
0.4
11 在如图所示的电路中，当$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开时，电压表的示数为5 V；当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，电压表的示数为8 V，则电源电压是
8
V，当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，电压表的示数为8
V。答案
11.8 8
解析
【分析】
要解决本题，需先分析不同开关状态下的电路连接方式，明确电压表测量对象，再结合串并联电路的电压规律计算。步骤如下：
1. 分析S₁闭合、S₂和S₃断开时的电路：此时L₁与L₂串联，电压表并联在L₂两端，示数为L₂的电压；
2. 分析S₁、S₃断开、S₂闭合时的电路：此时L₁与L₂仍串联，电压表并联在电源两端，示数为电源电压，由此确定电源电压；
3. 分析S₁、S₃闭合、S₂断开时的电路：此时L₁与L₂并联，电压表并联在电源两端，示数等于电源电压。
【解析】
1. 当S₁闭合，S₂、S₃断开时，L₁与L₂串联，电压表测L₂两端电压，即U₂=5V；
2. 当S₁、S₃断开，S₂闭合时，L₁与L₂串联，电压表测电源电压，因此电源电压U=8V；
3. 当S₁、S₃闭合，S₂断开时，L₁与L₂并联，并联电路各支路电压等于电源电压，电压表测电源电压，故电压表示数为8V。
【答案】
8；8
【知识点】
串联电路电压规律；并联电路电压规律；电压表的使用
【点评】
本题考查电路分析及串并联电路电压规律的应用，关键是明确不同开关状态下的电路连接方式和电压表测量对象，属于中等难度的电路分析题。
【难度系数】
0.3
要解决本题，需先分析不同开关状态下的电路连接方式，明确电压表测量对象，再结合串并联电路的电压规律计算。步骤如下：
1. 分析S₁闭合、S₂和S₃断开时的电路：此时L₁与L₂串联，电压表并联在L₂两端，示数为L₂的电压；
2. 分析S₁、S₃断开、S₂闭合时的电路：此时L₁与L₂仍串联，电压表并联在电源两端，示数为电源电压，由此确定电源电压；
3. 分析S₁、S₃闭合、S₂断开时的电路：此时L₁与L₂并联，电压表并联在电源两端，示数等于电源电压。
【解析】
1. 当S₁闭合，S₂、S₃断开时，L₁与L₂串联，电压表测L₂两端电压，即U₂=5V；
2. 当S₁、S₃断开，S₂闭合时，L₁与L₂串联，电压表测电源电压，因此电源电压U=8V；
3. 当S₁、S₃闭合，S₂断开时，L₁与L₂并联，并联电路各支路电压等于电源电压，电压表测电源电压，故电压表示数为8V。
【答案】
8；8
【知识点】
串联电路电压规律；并联电路电压规律；电压表的使用
【点评】
本题考查电路分析及串并联电路电压规律的应用，关键是明确不同开关状态下的电路连接方式和电压表测量对象，属于中等难度的电路分析题。
【难度系数】
0.3
