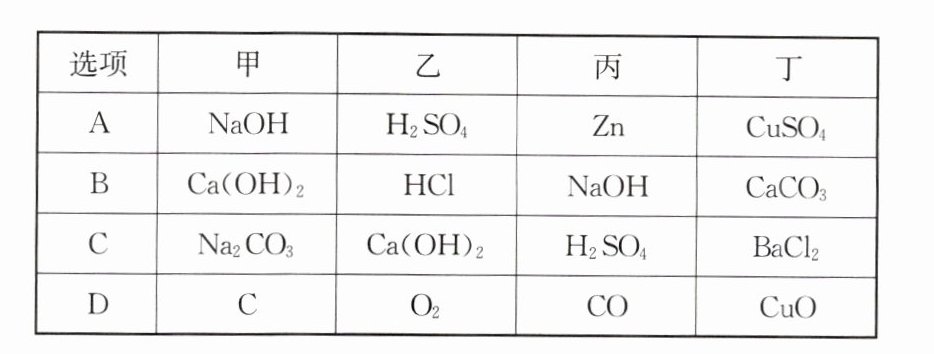

11. (2023·天津)如图所示为甲、乙、丙、丁四种物质间的相互关系，涉及的反应均为初中化学常见反应(“—”表示相连的两种物质能反应，“→”表示通过一步反应能实现转化)，下列选项符合图示关系的是()

|

11. D

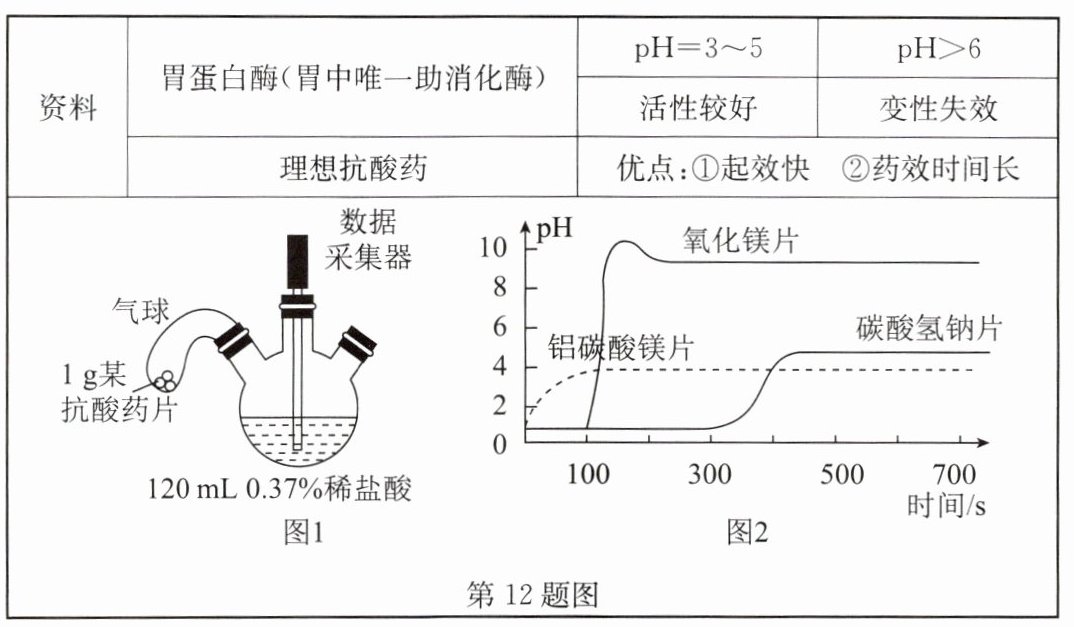

12. (2024·无锡模拟)常见抗酸药主要成分有氧化镁、铝碳酸镁和碳酸氢钠等。某兴趣小组用图1装置进行对比实验，模拟不同抗酸药片与胃酸反应，传感器测得数据如图2。下列分析正确的是()


A.抗酸过程中氧化镁起效最快
B.抗酸效果最佳的是铝碳酸镁
C.碳酸氢钠中起抗酸作用的是Na⁺
D.三个实验过程均产生气体

12. B

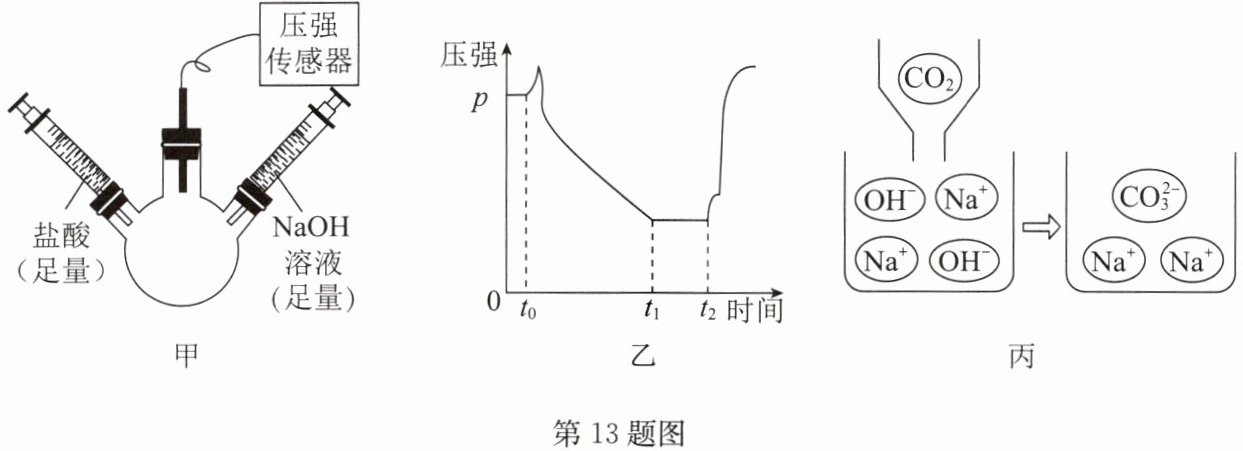

13. (2024·眉山)在三颈烧瓶中用排空气法收集二氧化碳气体，然后将三颈烧瓶与盛有盐酸、氢氧化钠溶液的注射器和压强传感器密封连接(如图甲)。在t₀时快速注入一种溶液，t₂时快速注入第二种溶液，测得瓶内压强随时间变化曲线如图乙。下列说法错误的是()


A.t₀时注入的溶液是氢氧化钠溶液
B.t₁前压强减小对应的反应示意图如图丙所示
C.t₁~t₂期间压强不变的原因是二氧化碳已经反应完全
D.t₃后压强增大的原因是碳酸钠与盐酸发生反应

13. B 点拨：A. $t_{0}$时快速注入一种溶液后，压强减小，所以注入的溶液应该是氢氧化钠溶液，氢氧化钠溶液吸收二氧化碳，导致压强减小，故 A 正确；B. 由 A 分析可知，$t_{1}$前压强减小对应的反应是二氧化碳和氢氧化钠反应生成碳酸钠和水，图丙中的生成物中还缺少水分子，故 B 错误；C. $t_{1}～t_{2}$期间压强不变，说明气体不再与氢氧化钠反应，则可证明二氧化碳已经反应完全，故 C 正确；D. 由 B 分析可知，$t_{2}$时溶液的溶质为碳酸钠，$t_{2}$后压强增大的原因是碳酸钠与盐酸发生反应生成二氧化碳气体，故 D 正确。故选 B。

解：A. $t_0$时注入溶液后压强减小，因${2NaOH + CO2 = Na2CO3 + H2O}$，${CO2}$被吸收，压强降低，故注入的是${NaOH}$溶液，A正确；
B. 图丙反应示意图中缺少生成的${H2O}$分子，B错误；
C. $t_1～t_2$压强不变，说明${CO2}$已完全反应，C正确；
D. $t_2$时注入盐酸，${Na2CO3 + 2HCl = 2NaCl + H2O + CO2↑}$，生成${CO2}$使压强增大，D正确。
故选B。
