本章小结

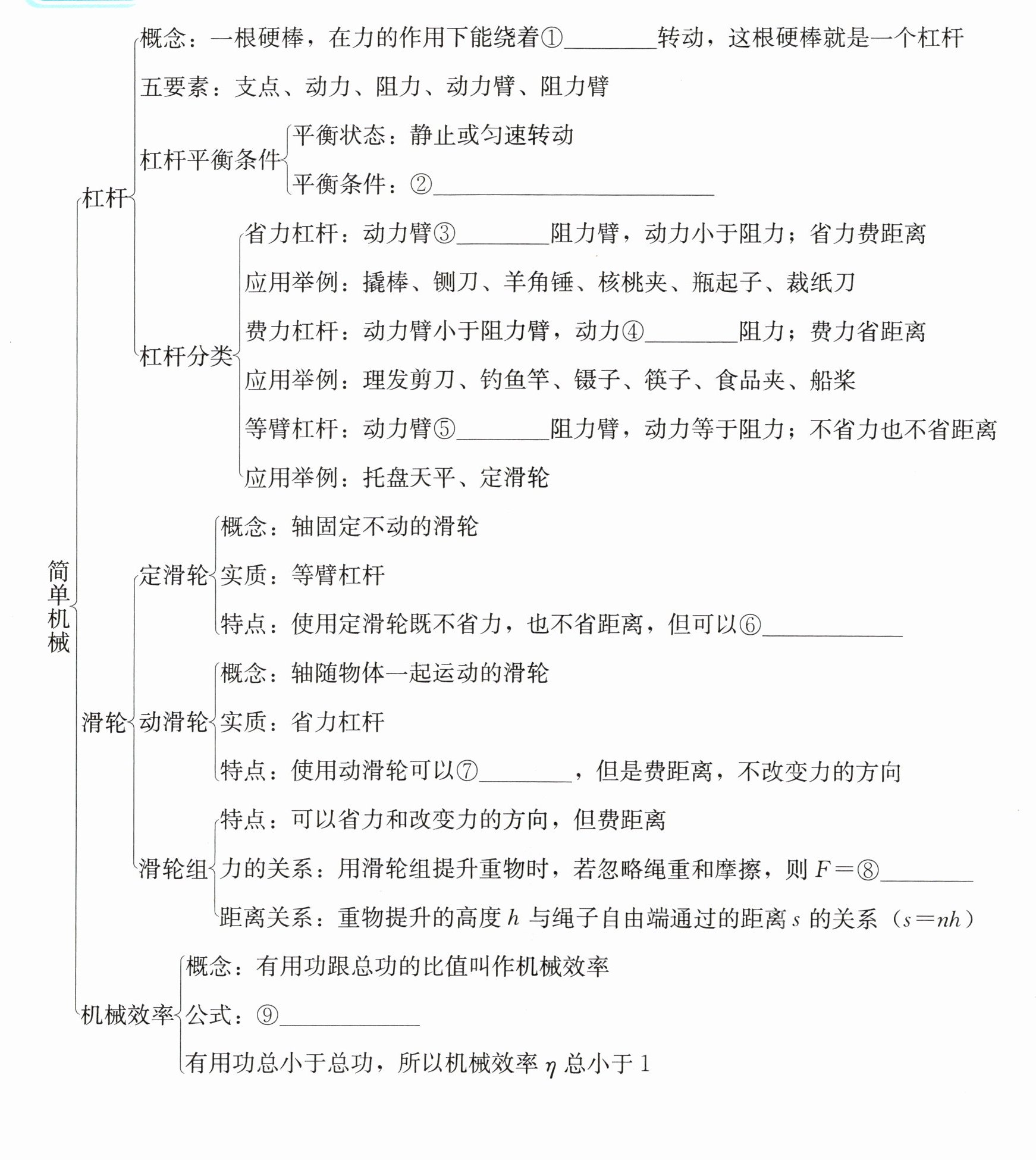

知识图解
杠杆

本章小结[知识图解]①固定点　②动力×动力臂=阻力×阻力臂③大于　④大于　⑤等于　⑥改变力的方向⑦省力　⑧$\frac{G_{物}+G_{动}}{n}$　⑨η=$\frac{W_{有用}}{W_{总}}$

【分析】
本题是对简单机械章节核心知识点的梳理填空，解题时需要逐个回忆杠杆、滑轮、机械效率的相关概念、规律和特点：首先回忆杠杆的定义确定绕转的点；再明确杠杆平衡条件的表达式；根据杠杆分类中动力臂与阻力臂的关系，对应判断动力和阻力的大小关系；接着回忆定滑轮、动滑轮的特点；然后推导滑轮组的拉力公式；最后明确机械效率的计算公式，逐一完成填空。
【解析】
①根据杠杆的定义：一根硬棒在力的作用下能绕着固定点转动，这根硬棒就是杠杆，故填“固定点”；
②杠杆的平衡条件是动力×动力臂=阻力×阻力臂（或$F_1L_1=F_2L_2$）；
③省力杠杆的特点是动力臂大于阻力臂，此时动力小于阻力，故填“大于”；
④费力杠杆中动力臂小于阻力臂，对应的动力大于阻力，故填“大于”；
⑤等臂杠杆的动力臂等于阻力臂，动力等于阻力，故填“等于”；
⑥定滑轮实质是等臂杠杆，使用时既不省力也不省距离，但可以改变力的方向，故填“改变力的方向”；
⑦动滑轮实质是省力杠杆，使用时可以省力，但费距离且不改变力的方向，故填“省力”；
⑧用滑轮组提升重物，忽略绳重和摩擦时，拉力$F$等于物重与动滑轮总重的$\frac{1}{n}$（$n$为承担物重的绳子段数），即$F=\frac{G_{物}+G_{动}}{n}$；
⑨机械效率是有用功与总功的比值，公式为$\eta=\frac{W_{有用}}{W_{总}}$。
【答案】
①固定点；②动力×动力臂=阻力×阻力臂（或$F_1L_1=F_2L_2$）；③大于；④大于；⑤等于；⑥改变力的方向；⑦省力；⑧$\boldsymbol{\frac{G_{物}+G_{动}}{n}}$；⑨$\boldsymbol{\eta=\frac{W_{有用}}{W_{总}}}$
【知识点】
杠杆及其分类、滑轮与滑轮组、机械效率
【点评】
本题系统梳理了简单机械章节的核心知识点，涵盖杠杆的定义、平衡条件、分类，滑轮的特点及滑轮组的计算，机械效率的概念与公式，帮助学生巩固基础知识，构建完整的知识体系。
【难度系数】
0.8
