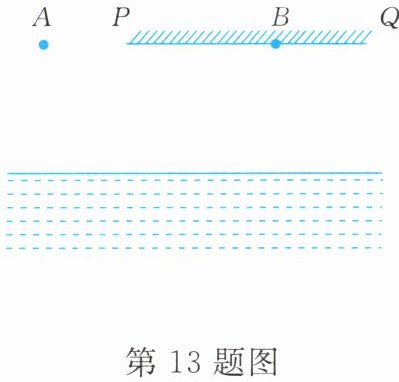

13.当浙江进入梅雨季时，为了水库安全，小科同学想利用光的反射原理设计一个水位测量仪。A点和光屏PQ在同一平面上。
(1)小科用激光笔在A点发出一束激光，经水面反射后在光屏B点处形成一个光斑。请在图中画出入射光线和反射光线(保留作图痕迹)。
(2)光屏上光斑位置会随水位变化而变化。小科想在光屏上标出相应水位，光斑在P点时的水位（选填“高于”或“低于”）光斑在Q点时的水位。
(1)小科用激光笔在A点发出一束激光，经水面反射后在光屏B点处形成一个光斑。请在图中画出入射光线和反射光线(保留作图痕迹)。
(2)光屏上光斑位置会随水位变化而变化。小科想在光屏上标出相应水位，光斑在P点时的水位（选填“高于”或“低于”）光斑在Q点时的水位。
答案
解：
(1) 作图步骤：
① 根据平面镜成像特点，过A点作水面的垂线，在水面下方取与A到水面距离相等的点，得到A的像点A'；
② 连接A'、B，线段A'B与水面的交点即为入射点O；
③ 用实线连接A、O，标注指向O的箭头，得到入射光线；用实线连接O、B，标注指向B的箭头，得到反射光线；辅助线AA'、水面下方的A'O段用虚线绘制，保留全部作图痕迹。
(2) 高于
(1) 作图步骤：
① 根据平面镜成像特点，过A点作水面的垂线，在水面下方取与A到水面距离相等的点，得到A的像点A'；
② 连接A'、B，线段A'B与水面的交点即为入射点O；
③ 用实线连接A、O，标注指向O的箭头，得到入射光线；用实线连接O、B，标注指向B的箭头，得到反射光线；辅助线AA'、水面下方的A'O段用虚线绘制，保留全部作图痕迹。
(2) 高于

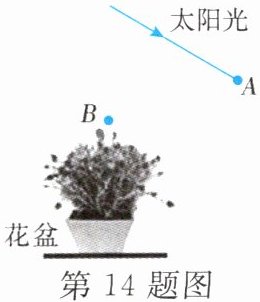

14.小华的妈妈喜欢在家中养花，小华想让室外太阳光照射到盆中花上的B处，如图所示。请在图中把光路图补充完整，并过A点画出放置的平面镜。
答案
解：
1. 用实线连接A、B两点，在线段上标注指向B的箭头，得到反射光线。
2. 用虚线作出入射光线（指向A的太阳光）与反射光线AB的夹角的角平分线，该虚线即为法线。
3. 过A点作垂直于法线的实线线段，该线段为平面镜，在平面镜的非反射面一侧画上短斜线进行标识。
1. 用实线连接A、B两点，在线段上标注指向B的箭头，得到反射光线。
2. 用虚线作出入射光线（指向A的太阳光）与反射光线AB的夹角的角平分线，该虚线即为法线。
3. 过A点作垂直于法线的实线线段，该线段为平面镜，在平面镜的非反射面一侧画上短斜线进行标识。
15.[模型建构]有一个点光源S，放在平面镜MN前，若镜MN不动，光源S以2 m/s的速度v沿与镜面成45°角的方向向右做匀速直线运动，如图所示，则光源S在镜中的像将（）
A.以4 m/s的速度沿直线SO的方向向右平移
B.以2 m/s的速度沿垂直于SO的方向向上平移
C.以2 m/s的速度沿垂直于SO的方向向下平移
D.以4 m/s的速度沿直线SO的方向向左平移
A.以4 m/s的速度沿直线SO的方向向右平移
B.以2 m/s的速度沿垂直于SO的方向向上平移
C.以2 m/s的速度沿垂直于SO的方向向下平移
D.以4 m/s的速度沿直线SO的方向向左平移
答案
C
解析
根据平面镜成像像与物关于镜面对称的特点：1. 光源S沿水平向右运动，运动方向与镜面成45°角，速度大小为2m/s。2. 结合几何对称关系，S的运动经平面镜成像后，像的运动方向为垂直于水平的SO方向向下，速度大小等于S的速度2m/s，即像以2m/s的速度沿垂直于SO的方向向下平移。
16.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察路况，但有一些区域会看不到（盲区），人或其他车辆应尽量避免进入盲区。如图所示，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线AN，并用阴影标出BM到车左侧（虚线所示）之间的盲区。
答案
解：
1. 依据光的反射定律，过N点作垂直于镜面MN的法线，确定反射光线NS对应的反射角，在镜面的反射面一侧作出入射光线AN，使入射角大小与反射角相等，在AN上标注指向N点的箭头。
2. 入射光线AN、已知入射光线BM与车左侧虚线共同围成的区域，即为BM到车左侧之间的盲区，将该区域用阴影填充标注即可。
1. 依据光的反射定律，过N点作垂直于镜面MN的法线，确定反射光线NS对应的反射角，在镜面的反射面一侧作出入射光线AN，使入射角大小与反射角相等，在AN上标注指向N点的箭头。
2. 入射光线AN、已知入射光线BM与车左侧虚线共同围成的区域，即为BM到车左侧之间的盲区，将该区域用阴影填充标注即可。
