11. 短路和断路是电路中常见的故障，图15-2-7中有短路现象的是（
B
）图15-2-7

答案

11. B
12. 如图15-2-8所示的电路，闭合开关S₁和S₂后，下列分析正确的是 （
C
）

A.小灯泡亮，电铃响
B.小灯泡亮，电铃不响
C.小灯泡不亮，电铃响
D.小灯泡不亮，电铃不响
选择理由：
当开关S₂和S₁都闭合后，开关S₂将灯泡L短接，所以电铃响，灯泡不亮。

答案

12. C 当开关S₂和S₁都闭合后，开关S₂将灯泡L短接，所以电铃响，灯泡不亮。
13. 如图15-2-9是某种手电筒的剖面图，请按照实物剖面图在虚线框中画出它的电路图。

图15-2-9

答案


14. 如图15-2-10所示，根据电路图连接实物图。

答案

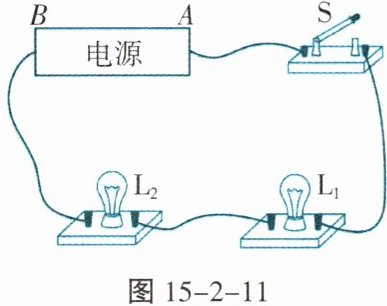

15. 小明同学连接了如图15-2-11所示的电路图进行实验，请你帮他解决实验中遇到的问题。

(1)连接完电路后闭合开关S，灯泡L₁和L₂均发光，此时电路中的电流方向从L₁到L₂，则电源的正极在
A
（选填“A”或“B”）端。
(2)小明将开关S断开，然后把灯泡L₂两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L₂将
不发光
（选填“发光”或“不发光”）。
(3)受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡L₂左端接线柱和灯泡L₁右端接线柱即可。根据所学知识，我们应该告诉小明
不能
（选填“能”或“不能”）这样操作，具体的原因是
会造成电源短路
。

答案

15. A 不发光 不能 会造成电源短路

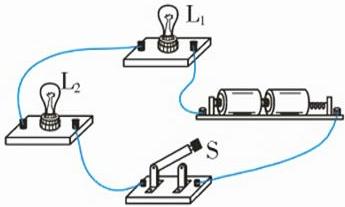

16. 某次实验过程中，两同学分别连接了如图15-2-12甲、乙所示的电路，闭合开关后，会观察到灯泡
不发光
（选填“发光”或“不发光”）。通过分析电路连接情况发现，这两个电路存在的同一问题是
电源短路（导线直接将电源两极连通，灯泡被短路，无电流通过）
。请在甲、乙图上分别找出接错的导线，并在此导线上打一个“×”。

图15-2-12

答案


16. 不发光
同一问题：闭合开关后，电源两极直接被导线连接，发生电源短路，灯泡被短路无法工作，会损坏电源。
