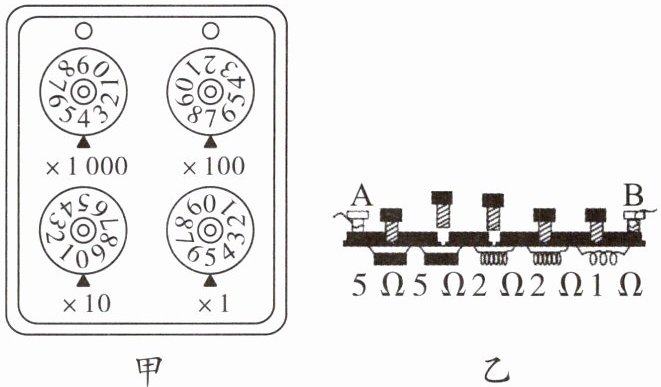

8.如图甲所示,电阻箱的示数是
4705
Ω。图乙所示的是插入式电阻箱,当铜塞插入间隙时,相应的电阻被短路,图中A、B两个接线柱之间的电阻值是7
Ω。答案
8.4705 7
解析
【分析】
要解决电阻箱读数问题，需明确两种电阻箱的读数规则：①旋盘式电阻箱（图甲）：每个旋盘对应不同倍率，将各旋盘指针指向的数字乘以对应倍率后相加，即为总电阻；②插入式电阻箱（图乙）：铜塞插入时对应电阻被短路（不接入），拔出时对应电阻接入，总电阻为拔出铜塞对应的电阻之和。
【解析】
1. 图甲旋盘式电阻箱读数：
×1000档指针指向4，贡献：$4×1000=4000Ω$；
×100档指针指向7，贡献：$7×100=700Ω$；
×10档指针指向0，贡献：$0×10=0Ω$；
×1档指针指向5，贡献：$5×1=5Ω$；
总电阻：$4000+700+0+5=4705Ω$。
2. 图乙插入式电阻箱读数：
观察铜塞状态：插入的铜塞对应电阻短路，拔出的对应接入。接入的电阻为5Ω（第二个）和2Ω（第四个），总电阻：$5Ω+2Ω=7Ω$。
【答案】
4705；7
【知识点】
电阻箱的读数方法
【点评】
本题考查两种常见电阻箱的读数，属于电学基础题，需牢记不同电阻箱的读数规则即可解答。
【难度系数】
0.8
要解决电阻箱读数问题，需明确两种电阻箱的读数规则：①旋盘式电阻箱（图甲）：每个旋盘对应不同倍率，将各旋盘指针指向的数字乘以对应倍率后相加，即为总电阻；②插入式电阻箱（图乙）：铜塞插入时对应电阻被短路（不接入），拔出时对应电阻接入，总电阻为拔出铜塞对应的电阻之和。
【解析】
1. 图甲旋盘式电阻箱读数：
×1000档指针指向4，贡献：$4×1000=4000Ω$；
×100档指针指向7，贡献：$7×100=700Ω$；
×10档指针指向0，贡献：$0×10=0Ω$；
×1档指针指向5，贡献：$5×1=5Ω$；
总电阻：$4000+700+0+5=4705Ω$。
2. 图乙插入式电阻箱读数：
观察铜塞状态：插入的铜塞对应电阻短路，拔出的对应接入。接入的电阻为5Ω（第二个）和2Ω（第四个），总电阻：$5Ω+2Ω=7Ω$。
【答案】
4705；7
【知识点】
电阻箱的读数方法
【点评】
本题考查两种常见电阻箱的读数，属于电学基础题，需牢记不同电阻箱的读数规则即可解答。
【难度系数】
0.8

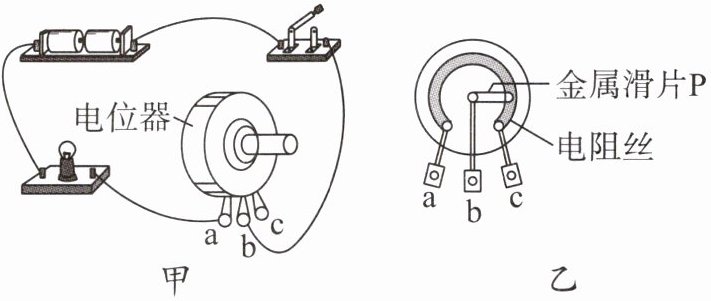

9.小华用电池组、小灯泡、电位器、导线和开关组成了一个调光电路，如图甲所示。图乙是电位器的内部构造示意图。闭合开关后，电位器的
aP
（选填“aP”或“cP”）段接入电路，小华将电位器的金属滑片P顺时针转动时，改变了电阻丝接入电路中的长度
（选填“材料”“长度”或“横截面积”），使小灯泡的亮度变暗
（选填“亮”或“暗”）。答案
9.aP 长度 暗
解析
【分析】要确定电位器接入电路的电阻段，需先明确电流在电路中的路径：从图甲可知，电流从开关流出后进入电位器的c端，经金属滑片P后从a端流出到灯泡，因此接入电路的是aP段。电位器的工作原理是通过改变接入电阻丝的长度来改变电阻，当滑片转动时，接入电阻丝的长度变化会改变电路电阻，进而改变电流，影响灯泡亮度。
【解析】1. 判断接入的电阻段：电流路径为开关→c端→滑片P→a端→灯泡→电源，因此电位器的aP段接入电路；2. 滑片顺时针转动时，aP段电阻丝的长度变长，电阻变大；3. 根据欧姆定律，电源电压不变，电阻变大则电路电流变小，小灯泡的实际功率变小，亮度变暗。
【答案】aP；长度；暗
【知识点】变阻器的应用、影响电阻的因素、欧姆定律
【点评】本题考查电位器在调光电路中的工作原理，核心是理解电位器通过改变接入电阻丝的长度调节电阻，进而改变电路电流，属于基础应用类题目，需明确电路连接与电阻变化对亮度的影响。
【难度系数】0.6
【解析】1. 判断接入的电阻段：电流路径为开关→c端→滑片P→a端→灯泡→电源，因此电位器的aP段接入电路；2. 滑片顺时针转动时，aP段电阻丝的长度变长，电阻变大；3. 根据欧姆定律，电源电压不变，电阻变大则电路电流变小，小灯泡的实际功率变小，亮度变暗。
【答案】aP；长度；暗
【知识点】变阻器的应用、影响电阻的因素、欧姆定律
【点评】本题考查电位器在调光电路中的工作原理，核心是理解电位器通过改变接入电阻丝的长度调节电阻，进而改变电路电流，属于基础应用类题目，需明确电路连接与电阻变化对亮度的影响。
【难度系数】0.6

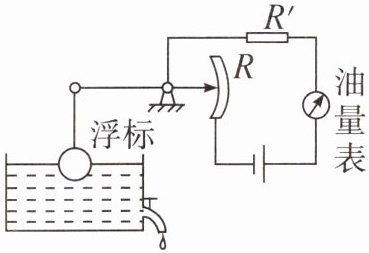

10. 下图是一种自动测定油箱内油面高度的装置，滑动变阻器的阻值为$ R $，它的金属滑片是杠杆的一端，且由于定位挡板的限制，只能在滑动变阻器上滑动。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。已知电流增大时，油量表指针向右偏转，则（
A.油面下降时，油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少，流过油量表的电流越大
C
）A.油面下降时，油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少，流过油量表的电流越大
答案
10.C
【解析】油面下降时,滑动变阻器连入的电阻变大,电流表示数变小,所以电流表指针向左偏转,故A错。油箱中没有油时,电阻最大,电流最小,但不是0,所以油量表的零刻度线不能与电流表的原零刻度线相重合,B错误。电流增大时,油量表指针向右偏转,所以油量表的刻度值从左往右是逐渐增大的,C正确。油箱内的油越少,滑动变阻器连入的电阻越大,电路中的电流越小,流过油量表的电流越小,D错误。
【解析】油面下降时,滑动变阻器连入的电阻变大,电流表示数变小,所以电流表指针向左偏转,故A错。油箱中没有油时,电阻最大,电流最小,但不是0,所以油量表的零刻度线不能与电流表的原零刻度线相重合,B错误。电流增大时,油量表指针向右偏转,所以油量表的刻度值从左往右是逐渐增大的,C正确。油箱内的油越少,滑动变阻器连入的电阻越大,电路中的电流越小,流过油量表的电流越小,D错误。
解析
【分析】
首先明确装置原理：该电路中滑动变阻器$ R $与定值电阻$ R' $串联，油量表由电流表改装而成，测量电路中的电流。浮标随油箱内油面升降，通过杠杆带动滑动变阻器的金属滑片移动，改变滑动变阻器接入电路的电阻，进而改变电路总电阻，根据欧姆定律可知电路电流会发生变化。题目明确“电流增大时，油量表指针向右偏转”，即指针右偏对应电流大，左偏对应电流小，结合油面变化与滑片移动的关系，逐一分析选项即可。
【解析】
1. 分析选项A：油面下降时，浮标下移，通过杠杆带动滑动变阻器滑片向接入电阻变大的方向移动，电路总电阻$ R_{总}=R+R' $变大，电源电压不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流变小，油量表指针向左偏转，故A错误。
2. 分析选项B：当油箱内油为零时，滑动变阻器接入电阻最大，电路电流最小，但电流不为0，因此油量表的零刻度线与电流表原零刻度线不重合，故B错误。
3. 分析选项C：题目说明电流增大时油量表指针向右偏转，即油量表指针从左往右偏转时，电流逐渐增大，对应的刻度值也逐渐增大，故C正确。
4. 分析选项D：油箱内油越少，浮标位置越低，滑动变阻器接入的电阻越大，电路总电阻越大，根据欧姆定律，电路电流越小，即流过油量表的电流越小，故D错误。
【答案】
C
【知识点】
欧姆定律、滑动变阻器应用、电路动态分析
【点评】
本题结合实际生活中的油量表装置，考查串联电路的动态分析，核心是理清油面变化与滑动变阻器接入电阻的关系，再结合欧姆定律判断电流变化，属于基础电路应用题型，需注意油量表刻度与电流的对应关系，避免混淆。
【难度系数】
0.6
首先明确装置原理：该电路中滑动变阻器$ R $与定值电阻$ R' $串联，油量表由电流表改装而成，测量电路中的电流。浮标随油箱内油面升降，通过杠杆带动滑动变阻器的金属滑片移动，改变滑动变阻器接入电路的电阻，进而改变电路总电阻，根据欧姆定律可知电路电流会发生变化。题目明确“电流增大时，油量表指针向右偏转”，即指针右偏对应电流大，左偏对应电流小，结合油面变化与滑片移动的关系，逐一分析选项即可。
【解析】
1. 分析选项A：油面下降时，浮标下移，通过杠杆带动滑动变阻器滑片向接入电阻变大的方向移动，电路总电阻$ R_{总}=R+R' $变大，电源电压不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流变小，油量表指针向左偏转，故A错误。
2. 分析选项B：当油箱内油为零时，滑动变阻器接入电阻最大，电路电流最小，但电流不为0，因此油量表的零刻度线与电流表原零刻度线不重合，故B错误。
3. 分析选项C：题目说明电流增大时油量表指针向右偏转，即油量表指针从左往右偏转时，电流逐渐增大，对应的刻度值也逐渐增大，故C正确。
4. 分析选项D：油箱内油越少，浮标位置越低，滑动变阻器接入的电阻越大，电路总电阻越大，根据欧姆定律，电路电流越小，即流过油量表的电流越小，故D错误。
【答案】
C
【知识点】
欧姆定律、滑动变阻器应用、电路动态分析
【点评】
本题结合实际生活中的油量表装置，考查串联电路的动态分析，核心是理清油面变化与滑动变阻器接入电阻的关系，再结合欧姆定律判断电流变化，属于基础电路应用题型，需注意油量表刻度与电流的对应关系，避免混淆。
【难度系数】
0.6
