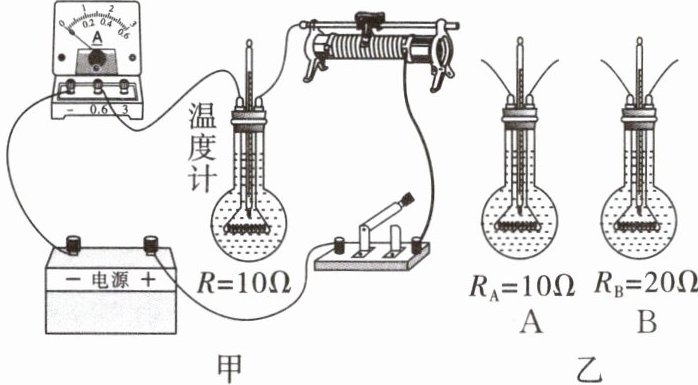

8. 如图甲所示是“探究影响电流热效应的因素”的实验装置。

(1)为了探究电流通过导体产生的热量与电流大小的关系，小明用图甲所示装置进行实验，在烧瓶内安装一根电阻丝，并插入一支温度计。他想让烧瓶内的液体在短时间内温度变化更明显，该液体应选用（选填“煤油”或“水”），理由是。该实验通过比较来判断电流产生的热量。

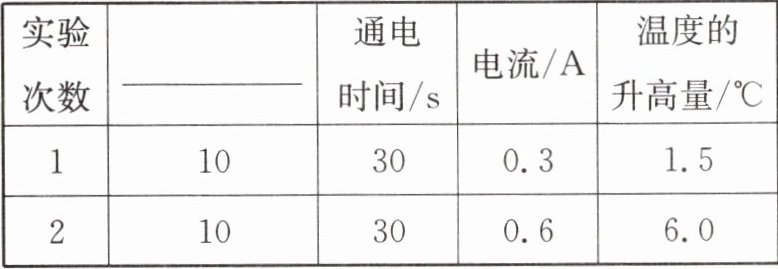

(2)小明先读出烧瓶内液体的初温，闭合开关，通电30 s，再读出烧瓶内液体的温度，得到温度的升高量，填入表中，然后移动滑动变阻器的滑片改变电流大小，重复上述操作，获得了第二组数据（如表所示）。

①请你帮他把表格补充完整。
②由表格得出：同一导体，在通电时间相等时，通过的电流越大，其产生的热量。
(3)小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择图乙中的（选填“A”或“B”）烧瓶与图甲中烧瓶内的电阻丝并联，并给该烧瓶内装入与图甲烧瓶中的液体相同的水。

(1) 煤油；煤油的比热容较小,吸收相同的热量时,温度变化比较大；温度计示数的变化
(2) ① 表头补充“电阻/Ω”，两行数据电阻均为10 Ω ② 越多
(3) A；质量

9.如图所示,定值电阻$R_1$的电阻为10 Ω,定值电阻$R_2$的电阻为20 Ω,闭合开关S后,电流表A的示数为0.1 A。求：
(1)定值电阻$R_1$两端的电压。
(2)电源电压。
(3)整个电路在1 min内产生的热量。

(1) 定值电阻$R_1$两端的电压为$U_1=IR_1=0.1\ \mathrm{A}×10\ \Omega=1\ \mathrm{V}$。
(2) 定值电阻$R_2$两端的电压为$U_2=IR_2=0.1\ \mathrm{A}×20\ \Omega=2\ \mathrm{V}$，则电源电压为$U=U_1+U_2=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$。
(3) 整个电路在1 min内产生的热量为$Q=W=UIt=3\ \mathrm{V}×0.1\ \mathrm{A}×60\ \mathrm{s}=18\ \mathrm{J}$。
答案:(1)1 V (2)3 V (3)18 J

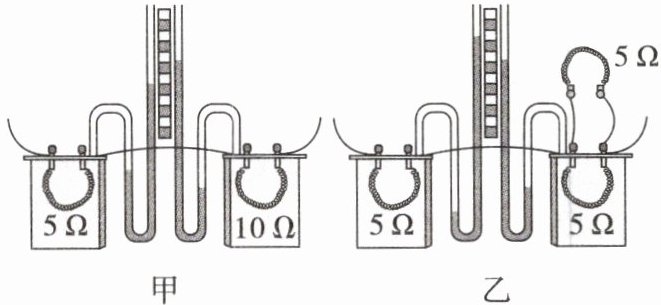

10.(多选)如图所示是“探究电流通过导体产生的热量与哪些因素有关”的实验。容器内密封着相同质量的空气,下列分析正确的是()。

A.该实验装置利用U形管中液面的高度差变化来反映电阻丝放出热量的多少
B.甲实验通电后,通过左右两电阻的电流之比为1:2
C.乙实验是为了研究电流通过导体产生的热量与电流的关系
D.乙实验通电一段时间后,左右两电阻产生的热量之比为2:1

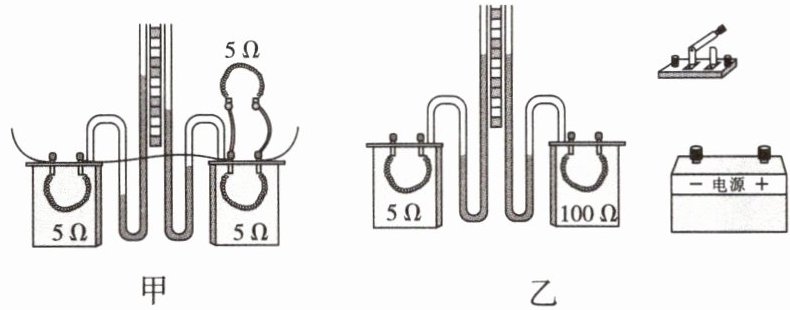

11.在“探究电流产生的热量与哪些因素有关”的实验中,小杰和小芳在两个透明容器中各放置一段电阻丝,并密封等量的空气。将一个装水的U形管连接容器后,他们通过U形管中水面的高度差来判断电阻丝产生热量的多少。装置的密封性能良好,电源电压为6 V。

(1)小杰根据图甲观察到的现象得出“在通电时间和电阻相同时,,电阻产生的热量越多”的结论。
(2)小芳猜想电流产生的热量与电阻的大小有关,下列能支持她猜想的现象是。
A.正常工作时,“36 V 54 W”的灯泡比“12 V 6 W”的灯泡亮
B.插线板上接入的用电器越多,导线越容易发热
C.电熨斗工作时发热明显,而与之相连的导线却不怎么热
(3)为了验证猜想,小芳选用了5 Ω和100 Ω的电阻丝进行实验,如图乙所示,请用笔画线把电路连接完整。闭合开关,她发现较长时间后两个U形管的液面高度差均不明显,原因是,请你提出改进办法:。

10. AC
11. (1) 电流越大
(2) C
(3) 电路中电流太小(或电阻太大或电源电压太低)；将100 Ω的电阻丝换为阻值较小的电阻丝(或增大电源电压)
