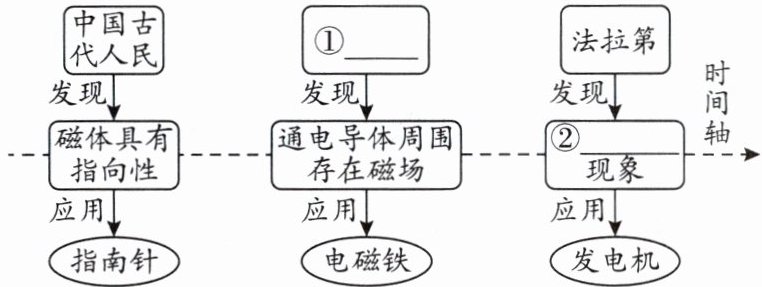

1.如图所示是小明按时间顺序梳理的电与磁相关知识结构图,请你补充完整。

1.奥斯特 电磁感应

【分析】首先梳理电与磁的发展历程：中国古代人民发现磁体的指向性，应用为指南针；接下来，发现通电导体周围存在磁场的科学家是奥斯特，对应①处；法拉第发现的现象是电磁感应，该现象应用制成发电机，对应②处。解题时需回忆电与磁相关的物理学史，明确各科学家的贡献，即可补充完整结构图。
【解析】根据电与磁的物理学史：①发现通电导体周围存在磁场（电流的磁效应）的科学家是奥斯特；②法拉第发现的电磁感应现象，是发电机的工作原理，因此②处为电磁感应。
【答案】①奥斯特；②电磁感应
【知识点】电流的磁效应、电磁感应现象
【点评】本题考查电与磁的物理学史，属于基础识记类题目，需要掌握关键科学家的重要发现，难度较低。
【难度系数】0.3

2.由金属杆组成的如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接。将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦力，则ab棒在水平导轨上的运动情况是：。请你从能量转化的角度简述判断的理由：。

2.做减速直线运动直至静止 金属棒的动能不断转化为电能再转化为内能,直至动能为零

【分析】首先，金属棒ab从倾斜导轨滑到水平导轨后，水平导轨处于竖直向上的磁场中，金属棒运动时切割磁感线会产生感应电流；通电的金属棒在磁场中会受到阻碍运动的安培力，且运动过程中不受摩擦力，因此金属棒的动能会逐渐转化为电能，再转化为内能，最终动能耗尽，金属棒静止。
【解析】当金属棒ab滑至水平导轨时，由于水平导轨处于竖直向上的磁场中，金属棒运动时切割磁感线，产生感应电动势，进而形成感应电流；此时，处于磁场中的通电金属棒会受到安培力作用，安培力方向与金属棒运动方向相反，阻碍其运动。因为运动过程中不受摩擦力，金属棒的动能会不断转化为电能，电能又通过金属棒和导轨的电阻转化为内能，随着动能持续减少，金属棒的速度不断减小，最终动能为零，因此金属棒做减速直线运动直至静止。
【答案】做减速直线运动直至静止；金属棒的动能不断转化为电能再转化为内能，直至动能为零
【知识点】电磁感应、安培力、能量转化
【点评】本题结合电磁感应与能量转化知识分析金属棒的运动，需明确感应电流的产生及能量转化过程，属于基础应用类题目。
【难度系数】0.6

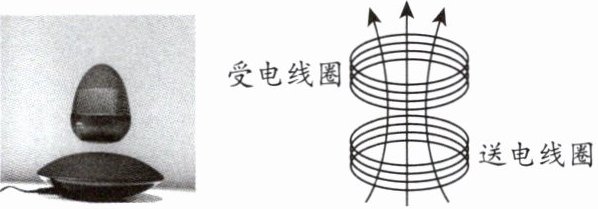

3.如图为一款无线充电式悬浮音箱，使用时底座内的送电线圈产生交变磁场，使音箱内的受电线圈产生感应电流给音箱充电，同时使音箱悬浮起来并开始播放音乐。下面关于这款音箱的表述错误的是（）

A.工作时底座的上端和音箱下端一定是异名磁极
B.送电线圈通电时产生磁场，说明电流具有磁效应
C.该音箱的扬声器是利用通电导线在磁场中受力的作用的原理工作的
D.受电线圈充电是利用电磁感应原理工作的

3.A

【分析】
要判断各选项表述是否正确，需结合电磁学相关知识逐一分析：
1. 分析选项A：音箱悬浮，说明底座对音箱有向上的排斥力，根据磁极间“同名磁极相互排斥”的规律，可知底座上端和音箱下端应为同名磁极，而非异名磁极，故A错误；
2. 分析选项B：送电线圈通电后产生磁场，这是电流的磁效应（电流周围存在磁场），表述正确；
3. 分析选项C：扬声器工作时，通电线圈在磁场中受力运动，带动纸盆振动发声，利用的是通电导线在磁场中受力的作用原理，表述正确；
4. 分析选项D：受电线圈在交变磁场中产生感应电流，属于电磁感应现象，用于无线充电，表述正确。因此错误的是A选项。
【解析】
本题考查电磁学的核心知识点，需逐一分析选项：
选项A：音箱悬浮依靠底座与音箱间的排斥力，根据磁极间相互作用规律，同名磁极相互排斥，故底座上端和音箱下端是同名磁极，A表述错误；
选项B：送电线圈通电产生磁场，体现了电流的磁效应，表述正确；
选项C：扬声器的工作原理是通电导体在磁场中受力运动，将电信号转化为声信号，表述正确；
选项D：受电线圈在交变磁场中产生感应电流，利用电磁感应原理实现无线充电，表述正确。因此答案为A。
【答案】
A
【知识点】
电流的磁效应、电磁感应、磁场对电流的作用
【点评】
本题结合生活中的无线充电悬浮音箱，将电磁学知识点与实际应用结合，考查学生对各原理应用场景的掌握，难度适中。
【难度系数】
0.5

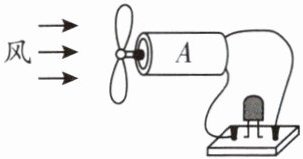

4.如图是小聪设计的一款小制作，圆筒A中安装有磁体和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是 （）


A.电风扇
B.电熨斗
C.发电机
D.汽油机

4.C

【分析】
要解答本题，需先明确小制作的工作原理：风吹动扇叶带动线圈转动，线圈在磁场中切割磁感线产生感应电流，使LED灯发光，这一过程利用了电磁感应现象。再逐一分析各选项设备的工作原理，匹配原理相同的选项。
【解析】
1. 小制作原理：扇叶带动线圈转动，线圈在磁场中产生感应电流，属于电磁感应现象。
2. 各选项分析：
A. 电风扇：核心是电动机，原理为通电导体在磁场中受力运动，与小制作原理不同；
B. 电熨斗：利用电流的热效应工作，将电能转化为内能，与小制作原理不同；
C. 发电机：工作原理是电磁感应现象，与小制作原理一致；
D. 汽油机：属于热机，将内能转化为机械能，与小制作原理不同。
综上，答案选C。
【答案】
C
【知识点】
电磁感应现象、发电机原理
【点评】
本题考查电磁感应的应用，需区分发电机、电动机、电热器、热机的工作原理，属于基础题型，侧重对核心概念的理解。
【难度系数】
0.7

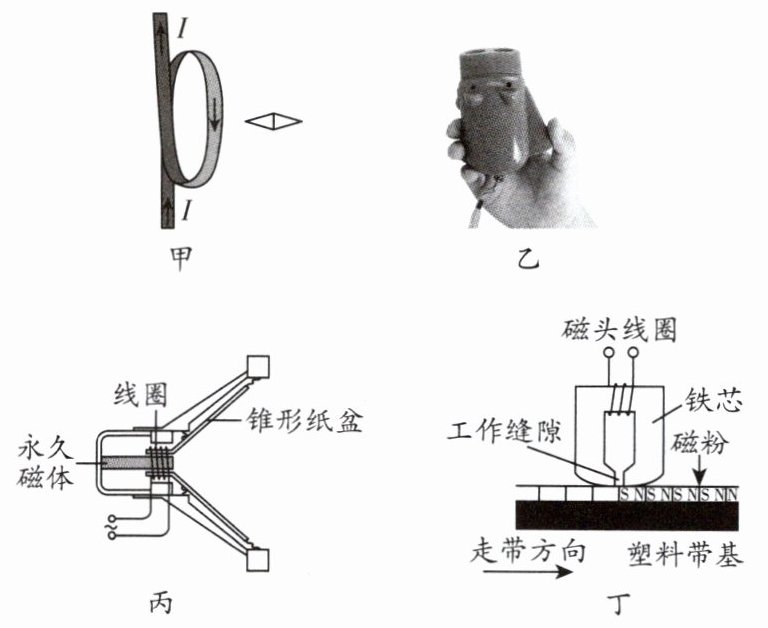

5.下列实例与发电机原理相同的是()


A.图甲:由环形电流方向可判断小磁针的N极
B.图乙:便携式按压手电筒工作原理
C.图丙:扬声器工作原理
D.图丁:录音磁头录音时的工作原理

5.B

【分析】首先明确发电机的核心原理是电磁感应现象（即闭合电路的导体在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能）。接下来逐一分析各选项对应的物理原理：
选项A：图甲通过安培定则判断环形电流的磁场，属于电流的磁效应（电生磁），与发电机原理不同；
选项B：便携式按压手电筒工作时，按压动作带动线圈在磁场中运动，切割磁感线产生感应电流，属于电磁感应现象，和发电机原理一致；
选项C：扬声器是利用通电导体在磁场中受力运动的原理（电动机原理），将电信号转化为声信号，与发电机原理不同；
选项D：录音磁头录音时，利用电流的磁效应将电信号转化为磁信号，与发电机原理不同。
【解析】发电机的工作原理是电磁感应现象。对各选项分析如下：
A选项：图甲是电流的磁效应，不符合发电机原理；
B选项：按压手电筒工作时，线圈在磁场中运动产生感应电流，属于电磁感应，与发电机原理相同；
C选项：扬声器利用通电导体在磁场中受力运动，属于电动机原理，不符合；
D选项：录音磁头利用电流的磁效应，不符合。因此答案选B。
【答案】B
【知识点】电磁感应、电流的磁效应、通电导体在磁场中受力
【点评】本题考查电磁感应的实际应用，需区分发电机、电动机、电流磁效应的不同实例，关键是掌握各设备的工作原理，属于基础应用类题目。
【难度系数】0.5
