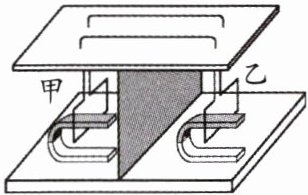

4.(双选)在科学晚会上,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时,乙线圈会随之摆动。对于这个过程,下列说法正确的是 ()


A.甲线圈相当于用电器,乙线圈相当于电源
B.推动甲线圈摆动时电能转化为机械能
C.乙线圈随甲线圈摆动时电能转化为机械能
D.乙线圈摆动是因为通电导线在磁场中受力

4.CD

【分析】首先明确装置的两个工作阶段：1. 推动甲线圈摆动时，甲线圈在蹄形磁铁的磁场中做切割磁感线运动，属于电磁感应现象，此时甲线圈产生感应电流，相当于电源，将机械能转化为电能；2. 感应电流通过闭合电路传递到乙线圈，乙线圈处于蹄形磁铁的磁场中，通电后会受到磁场力的作用而摆动，此时乙线圈相当于用电器，电能转化为机械能。据此逐一分析选项。
【解析】
1. 分析甲线圈的情况：推动甲线圈摆动时，甲线圈在磁场中切割磁感线产生感应电流，是电磁感应现象，甲线圈相当于电源，能量转化为机械能→电能。因此选项A（甲是用电器、乙是电源）错误，选项B（推动甲时电能转化为机械能）错误。
2. 分析乙线圈的情况：感应电流流入乙线圈，乙线圈在磁场中，通电导体在磁场中会受到力的作用，因此乙线圈摆动，能量转化为电能→机械能。因此选项C正确，选项D正确。
综上，正确选项为CD。
【答案】CD
【知识点】电磁感应、通电导体在磁场中受力
【点评】本题结合创新装置考查电磁学核心知识点，需区分两个线圈的不同作用及对应能量转化，是对电磁感应和磁场对电流作用的综合应用。
【难度系数】0.5

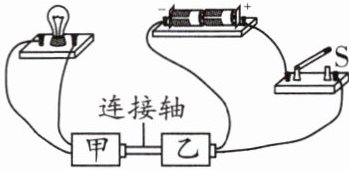

5.如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后 ()


A.小灯泡不发光,因为小灯泡未与电源相连
B.小灯泡发光,甲此时相当于发电机
C.乙的工作原理是电磁感应
D.甲工作时,电能转化为机械能

5.B

【分析】
本题需结合电动机和发电机的工作原理分析：首先观察电路，乙电动机连接电源，闭合开关后，乙通电转动，通过连接轴带动甲电动机转动；此时甲电动机被外力带动转动，会产生感应电流，相当于发电机，小灯泡与甲组成闭合回路，因此小灯泡会发光。再逐一分析选项，判断对错。
【解析】
1. 乙电动机的工作原理：乙连接电源，通电后在磁场中受力转动，原理是通电线圈在磁场中受力运动，并非电磁感应，故C选项错误。
2. 甲的作用：乙转动带动甲转动，甲此时相当于发电机（利用电磁感应原理），产生感应电流，小灯泡与甲构成闭合回路，所以小灯泡会发光，并非未与电源相连，故A选项错误，B选项正确。
3. 能量转化：甲作为发电机工作时，将机械能转化为电能；电能转化为机械能是电动机的能量转化，故D选项错误。
【答案】
B
【知识点】
电动机原理、发电机原理、电磁感应
【点评】
本题考查电动机与发电机的区别，核心是理解“电动机被外力带动时可作为发电机使用”，需区分两者的工作原理和能量转化，属于基础应用类题目。
【难度系数】
0.5

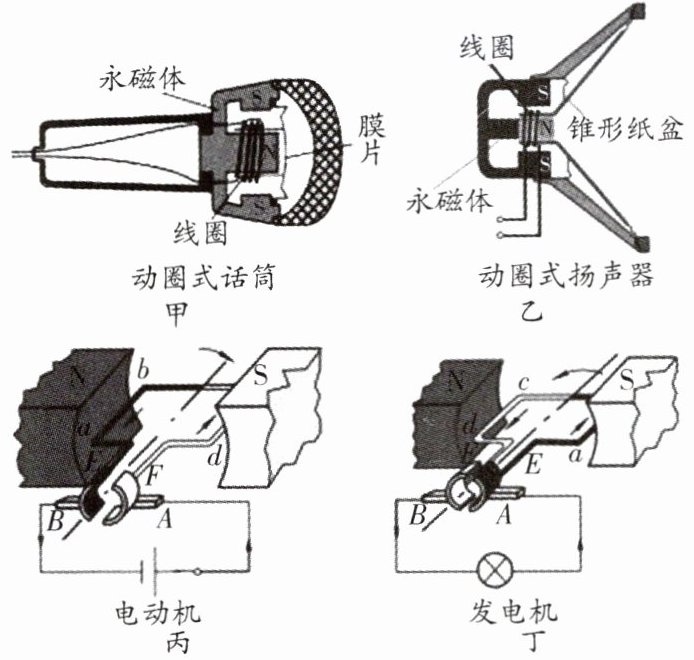

6.(双选)如图所示，甲、乙、丙、丁分别为
动圈式话筒、动圈式扬声器、电动机、发电机
的构造示意图或原理示意图，下列说法中正
确的是
()


A.甲与丁的原理相同，都是利用电磁感
应原理
B.甲与丙的原理相同，都是利用电磁感
应原理
C.乙与丙的原理相同，都是利用磁场对
通电线圈有力的作用
D.乙与丁的原理相同，都是利用磁场对
通电线圈有力的作用

6.AC

【分析】
要解决本题，需先明确四个装置的工作原理：甲是动圈式话筒，利用声音振动带动线圈在磁场中切割磁感线产生感应电流，属于电磁感应原理；乙是动圈式扬声器，利用通电线圈在磁场中受力运动带动纸盆振动，属于磁场对通电线圈有力的作用；丙是电动机，利用通电线圈在磁场中受力转动，原理为磁场对通电线圈有力的作用；丁是发电机，利用线圈在磁场中切割磁感线产生感应电流，原理为电磁感应。再逐一分析选项，判断原理是否匹配。
【解析】
1. 各装置原理：
甲（动圈式话筒）：电磁感应原理；
乙（动圈式扬声器）：磁场对通电线圈有力的作用；
丙（电动机）：磁场对通电线圈有力的作用；
丁（发电机）：电磁感应原理。
2. 选项分析：
A选项：甲和丁原理均为电磁感应，正确；
B选项：甲是电磁感应，丙是磁场对通电线圈有力的作用，原理不同，错误；
C选项：乙和丙原理均为磁场对通电线圈有力的作用，正确；
D选项：乙是磁场对通电线圈有力的作用，丁是电磁感应，原理不同，错误。
综上，正确选项为AC。
【答案】
AC
【知识点】
电磁感应、磁场对通电导体的作用
【点评】
本题考查电磁感应与磁场对通电导体作用的应用，需准确区分动圈式话筒、扬声器、电动机、发电机的工作原理，是易混淆知识点，解题关键是明确各装置的能量转化和原理差异。
【难度系数】
0.5

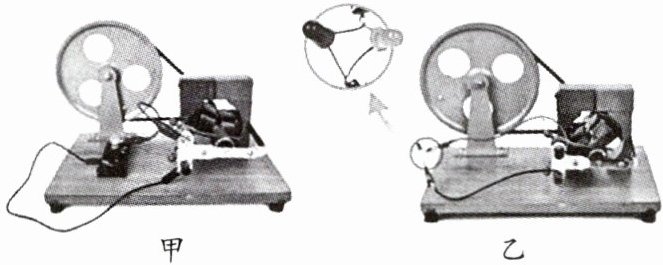

1.如图甲所示,把一台手摇发电机跟灯泡连接起来,使线圈在磁场中转动,可以看到灯泡发光。这表明,电路中有了电流。

(1)手摇发电机的工作原理是现象。
(2)把两个发光二极管极性相反地并联起来,并与发电机串联,如图乙所示。转动摇把,发现两个二极管发光。
2.小华在学习了电和磁的知识后,进行了如下探究。

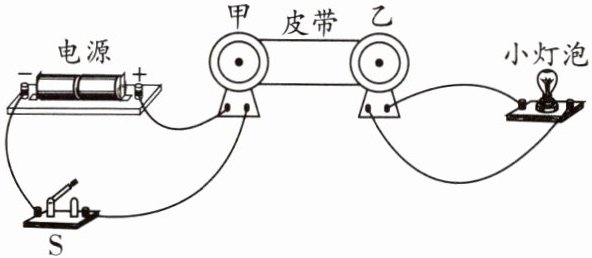

(1)用甲、乙两个直流电动机设计了如图所示的装置,闭合开关S后甲开始转动,同时用皮带带动乙转动,小灯泡发光。在此过程中将电能转化为机械能的装置是(填“甲”或“乙”)。乙的工作原理是,最早发现其规律的科学家是。如果要让甲的转动方向与原来相反,则应采取的措施是。
(2)如图所示是实验室用的手摇发电机,若在发电机和小灯泡的电路里串联一个灵敏电流计,慢慢摇动手柄,观察到灵敏电流计的指针左右摇摆,这表明该发电机发出的电是(填“直流电”或“交流电”)。

1.(1)电磁感应 (2)交替
2.(1)甲 电磁感应现象 法拉第 将电池组正、负极对调
(2)交流电

【分析】
先明确各装置的原理和特点：手摇发电机利用电磁感应产生交流电，电流方向周期性变化；直流电动机工作时电能转化为机械能，其转动方向与电流方向、磁场方向有关；二极管具有单向导电性，极性相反并联时会随电流方向变化交替导通。
【解析】
1. (1) 手摇发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流。
(2) 发电机输出的是交流电，电流方向周期性改变，两个极性相反的发光二极管，当电流方向改变时，会交替导通，因此两个二极管交替发光。
2. (1) 甲是直流电动机，闭合开关后消耗电能获得机械能，故电能转化为机械能的装置是甲；乙被甲带动转动，相当于发电机，工作原理是电磁感应现象，该规律最早由法拉第发现；电动机转动方向与电流方向、磁场方向有关，要让甲转动方向相反，可将电池组正、负极对调（改变电流方向）。
(2) 灵敏电流计指针左右摇摆，说明电流方向周期性变化，因此发电机发出的电是交流电。
【答案】
1.(1)电磁感应 (2)交替；2.(1)甲 电磁感应现象 法拉第 将电池组正、负极对调；(2)交流电
【知识点】
电磁感应现象、电动机的原理、交流电的特点
【点评】
本题围绕电与磁的核心知识点，考查发电机、电动机的能量转化、工作原理及交流电的判断，属于基础应用类题目，需准确区分发电机与电动机的原理和能量转化，难度适中。
【难度系数】
0.8
