1. (★★)在伏安法测电阻的实验中,为了使得到的被测电阻阻值更准确些,下列办法可行的是【
A.在可能的情况下,加在电阻两端的电压要尽量大一些
B.通过电阻的电流尽可能大一些
C.取几次测得的平均值作为待测电阻的阻值
D.以上办法都可以
C
】A.在可能的情况下,加在电阻两端的电压要尽量大一些
B.通过电阻的电流尽可能大一些
C.取几次测得的平均值作为待测电阻的阻值
D.以上办法都可以
答案
C
解析
伏安法测电阻时，多次测量取平均值可减小误差，使结果更准确。电压或电流过大可能导致电阻温度升高，影响阻值，故A、B错误，C正确。
2. (★★)在伏安法测电阻的实验中,滑动变阻器不能起到的作用是【
A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
C
】A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
答案
C
解析
滑动变阻器通过改变接入电路的电阻丝长度改变自身电阻，从而改变电路总电阻，使电路电流改变（A正确）；电流改变，根据U=IR，被测电阻两端电压随之改变（B正确）；被测电阻阻值由其材料、长度、横截面积和温度决定，滑动变阻器无法改变（C错误）；闭合开关前将滑片移至最大阻值处，可保护电路（D正确）。
3. (★★)(双选)在伏安法测电阻的实验中,下列操作有问题的是【
A.连接电路的过程中,开关处于闭合状态
B.连接电路的过程中,滑动变阻器的滑动头放在最大阻值的位置
C.电流表串联在被测电路中,电压表并联在被测电阻两端
D.试触时发现电流表指针反向偏转,电压表正常,需断开电路,把电池的正、负极对调
AD
】A.连接电路的过程中,开关处于闭合状态
B.连接电路的过程中,滑动变阻器的滑动头放在最大阻值的位置
C.电流表串联在被测电路中,电压表并联在被测电阻两端
D.试触时发现电流表指针反向偏转,电压表正常,需断开电路,把电池的正、负极对调
答案
AD
解析
A：连接电路时，为了保护电路和用电器，开关必须处于断开状态，A操作有问题。
B： 连接电路时，滑动变阻器的滑片应放在最大阻值的位置，以保护电路，B操作无误。
C：电流表应串联在被测电路中，电压表应并联在被测电阻两端，C操作无误。
D：试触时发现电流表指针反向偏转，说明电流表的正负接线柱接反了，只需断开电路，把电流表的正负接线柱对调即可，而不是把电池的正、负极对调，D操作有问题。
B： 连接电路时，滑动变阻器的滑片应放在最大阻值的位置，以保护电路，B操作无误。
C：电流表应串联在被测电路中，电压表应并联在被测电阻两端，C操作无误。
D：试触时发现电流表指针反向偏转，说明电流表的正负接线柱接反了，只需断开电路，把电流表的正负接线柱对调即可，而不是把电池的正、负极对调，D操作有问题。

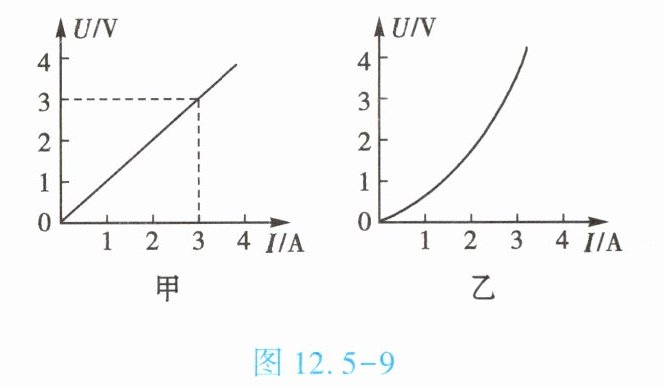

4. (★★★)(双选)在伏安法测电阻的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了$U - I$图像,如图 12.5 - 9 甲、乙所示。对于图像的分析,下列说法错误的是【
A.由图甲可知,定值电阻的阻值为$1Ω$
B.由图甲可知,电阻不随其两端的电压和导体中的电流增加而改变
C.由图乙及实验现象可知,小灯泡的电阻不随灯丝温度的增加而改变
D.为了减小误差,应该用多次测量的方法计算小灯泡的电阻
CD
】A.由图甲可知,定值电阻的阻值为$1Ω$
B.由图甲可知,电阻不随其两端的电压和导体中的电流增加而改变
C.由图乙及实验现象可知,小灯泡的电阻不随灯丝温度的增加而改变
D.为了减小误差,应该用多次测量的方法计算小灯泡的电阻
答案
CD
解析
A. 图甲中，定值电阻的电压和电流关系是线性的，过点(3 A, 3 V)和原点，所以定值电阻的阻值 $R = \frac{U}{I} = \frac{3V}{3A} = 1 \Omega$ ，但选项要求判断说法错误项，A项说法正确，但不是错误选项。
B. 定值电阻的阻值不随电压和电流变化，图甲的线性关系表明了这一点，B项说法正确，不是错误选项。
C. 图乙是非线性关系，表明小灯泡的电阻随电压和电流变化，灯丝温度增加电阻增加，C项说法错误，是错误选项。
D. 小灯泡的电阻随温度变化，多次测量求平均值不能减小误差，D项说法错误，是错误选项。
B. 定值电阻的阻值不随电压和电流变化，图甲的线性关系表明了这一点，B项说法正确，不是错误选项。
C. 图乙是非线性关系，表明小灯泡的电阻随电压和电流变化，灯丝温度增加电阻增加，C项说法错误，是错误选项。
D. 小灯泡的电阻随温度变化，多次测量求平均值不能减小误差，D项说法错误，是错误选项。

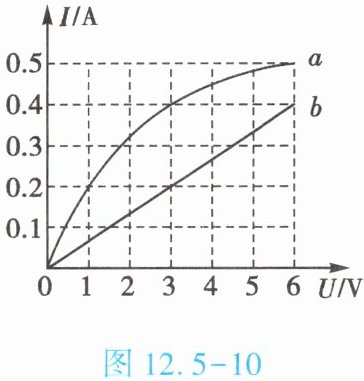

5. (★★★)如图 12.5 - 10 所示是灯泡$L和定值电阻R的I - U$图像,
a
(填“$a$”或“$b$”)是灯泡$L$的图线,定值电阻$R$的阻值为15
$Ω$。若将灯泡$L和电阻R串联在电源电压为9V$的电路中,则电路中的电流是0.4
$A$。答案
a；15；0.4
解析
灯泡电阻随温度升高而增大，I-U图像为曲线，定值电阻I-U图像为直线，故a是灯泡L的图线。定值电阻R的图线为b，由b线知U=6V时I=0.4A，R=U/I=6V/0.4A=15Ω。串联时电流相等，总电压U=U_L+U_R=9V，U_R=IR=15I，需满足U_L+15I=9V。由图像知，当I=0.4A时，灯泡电压U_L=3V，R电压U_R=6V，3V+6V=9V，故电流为0.4A。

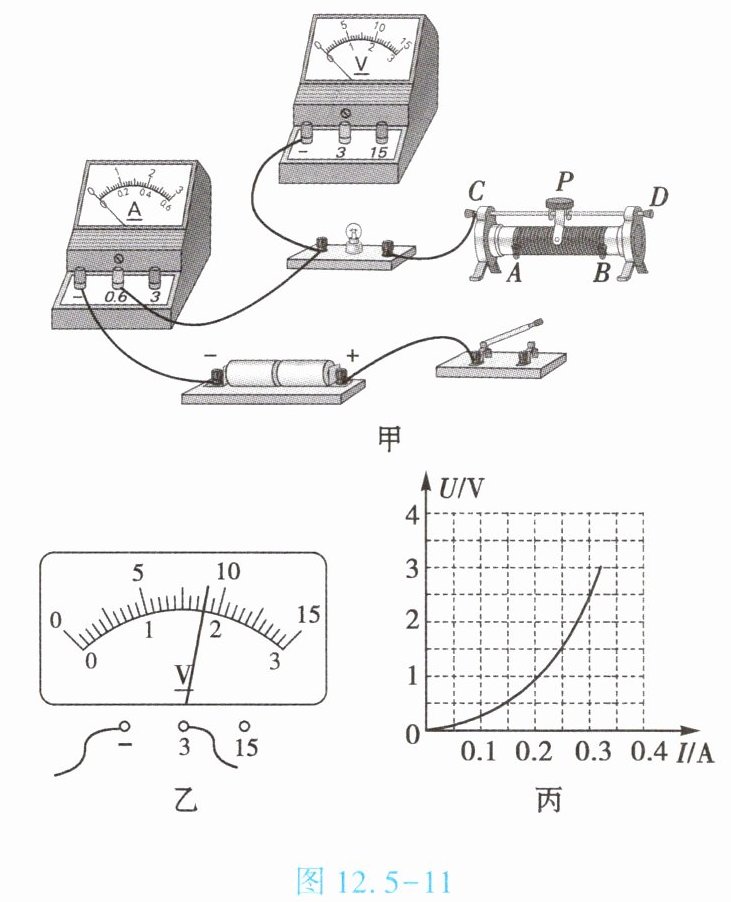

6. (★★★)(2024·枣庄)如图 12.5 - 11 甲所示是“测量小灯泡电阻”的实验装置,已知小灯泡正常发光时两端的电压为$2.5V$。
(1)请用笔画线表示导线,在图 12.5 - 11 甲中将实验电路连接完整。要求：滑动变阻器的滑动头向右移动时灯泡变亮。
(2)在检查电路无误后进行实验,当电压表的示数如图 12.5 - 11 乙时,为了测量小灯泡正常发光时的电阻,应将滑动变阻器的滑动头$P$向
(3)通过移动滑动变阻器的滑动头$P$,进行多次测量并记录数据,绘制$U - I$图像,如图 12.5 - 11 丙所示,由此可得小灯泡正常发光时的电阻是
(4)根据图 12.5 - 11 丙可知,小灯泡的电阻是
(1)请用笔画线表示导线,在图 12.5 - 11 甲中将实验电路连接完整。要求：滑动变阻器的滑动头向右移动时灯泡变亮。
(2)在检查电路无误后进行实验,当电压表的示数如图 12.5 - 11 乙时,为了测量小灯泡正常发光时的电阻,应将滑动变阻器的滑动头$P$向
B
(填“$A$”或“$B$”)端移动,同时眼睛注意观察电压表
(填“电压表”“电流表”或“小灯泡”),直至小灯泡正常发光。(3)通过移动滑动变阻器的滑动头$P$,进行多次测量并记录数据,绘制$U - I$图像,如图 12.5 - 11 丙所示,由此可得小灯泡正常发光时的电阻是
8.9
$Ω$(保留一位小数)。(4)根据图 12.5 - 11 丙可知,小灯泡的电阻是
变化
(填“变化”或“不变”)的,你认为原因是小灯泡的电阻随温度的升高而增大
。(1) （电路连接图：滑动变阻器接B和C（或D）接线柱，电压表0-3V量程并联在灯泡两端，电流表0-0.6A量程串联在电路中，电源、开关、滑动变阻器、灯泡、电流表串联成闭合回路）
答案
(1) （电路连接图：滑动变阻器接B和C（或D）接线柱，电压表0-3V量程并联在灯泡两端，电流表0-0.6A量程串联在电路中，电源、开关、滑动变阻器、灯泡、电流表串联成闭合回路）
(2) B；电压表
(3) 8.9
(4) 变化；小灯泡的电阻随温度的升高而增大
(2) B；电压表
(3) 8.9
(4) 变化；小灯泡的电阻随温度的升高而增大
