请同学们根据本节课教材内容,完成下表。

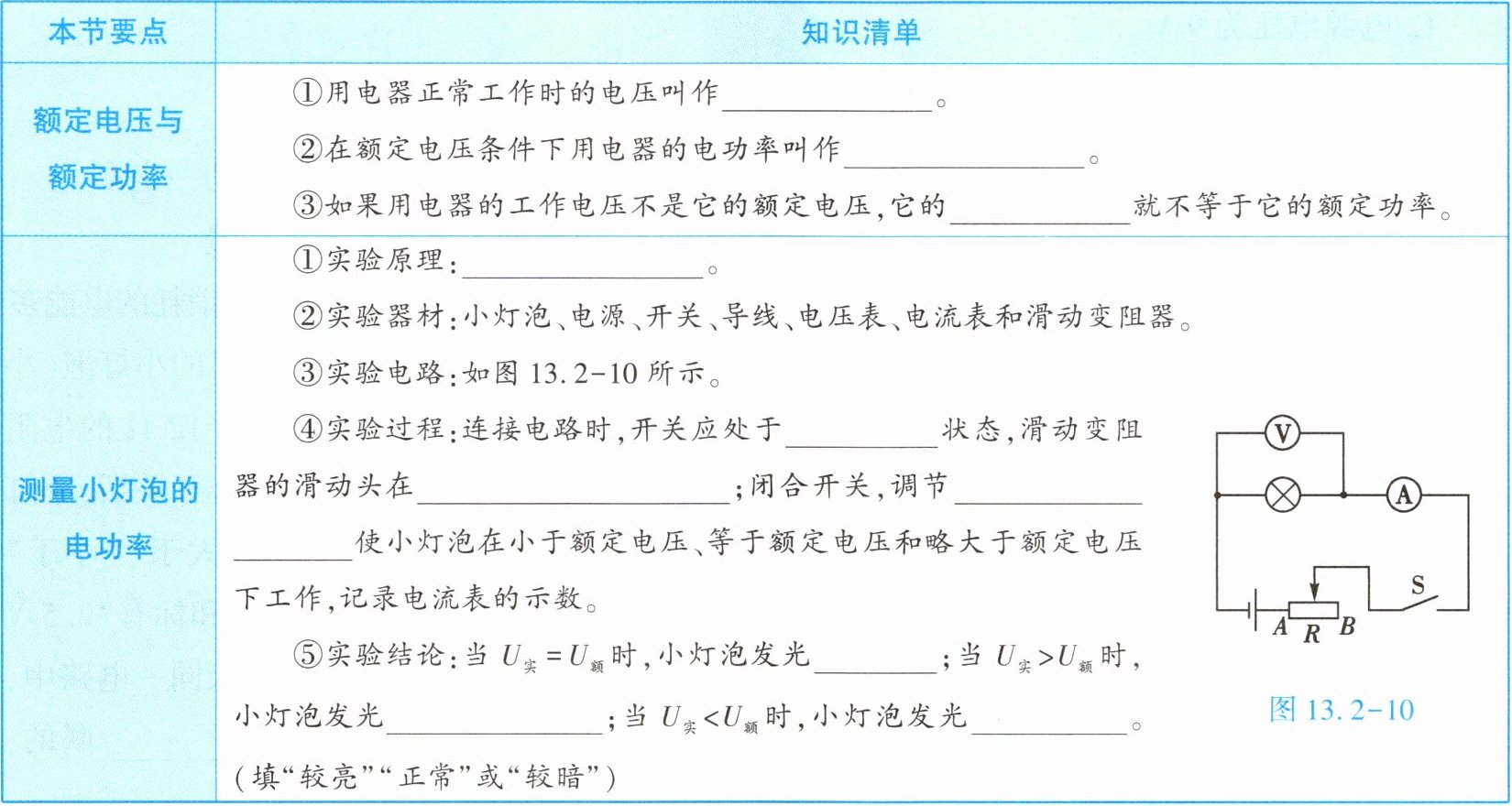

|本节要点|知识清单|
|额定电压与额定功率|①用电器正常工作时的电压叫作。
②在额定电压条件下用电器的电功率叫作。
③如果用电器的工作电压不是它的额定电压,它的就不等于它的额定功率。|
|测量小灯泡的电功率|①实验原理：。
②实验器材：小灯泡、电源、开关、导线、电压表、电流表和滑动变阻器。
③实验电路：如图 13.2 - 10 所示。
④实验过程：连接电路时,开关应处于状态,滑动变阻器的滑动头在；闭合开关,调节使小灯泡在小于额定电压、等于额定电压和略大于额定电压下工作,记录电流表的示数。
⑤实验结论：当 $ U_{实} = U_{额} $ 时,小灯泡发光；当 $ U_{实} ＞ U_{额} $ 时,小灯泡发光；当 $ U_{实} ＜ U_{额} $ 时,小灯泡发光。(填“较亮”“正常”或“较暗”)|

额定电压；额定功率；实际功率；P=UI；断开；最大阻值处；滑动变阻器的滑片；正常；较亮；较暗

①额定电压是用电器正常工作时的电压；②额定功率是用电器在额定电压下的电功率；③实际电压变化时，实际功率改变。测量电功率实验原理为P=UI；连接电路时开关断开，滑动变阻器滑片置于最大阻值处，通过调节滑片改变电压；电压等于额定值时正常发光，大于时较亮，小于时较暗。

1. (★★)如图 13.2 - 11 所示,灯泡上标有“220 V 60 W”字样,其中的“220 V”表示它的是 220 V,“60 W”表示它的是 60 W。在用电高峰,当此灯泡工作时两端的电压低于 220 V,它的实际功率(填“大于”“小于”或“等于”)60 W,此时灯泡的亮度比正常发光时要(填“亮”或“暗”)。
]

额定电压，额定功率，小于，暗

1. 灯泡上标有“220 V 60 W”字样，其中“220 V”表示它的额定电压是220 V，“60 W”表示它的额定功率是60 W。
2. 当灯泡两端的电压低于220 V时，由于实际电压低于额定电压，实际功率会小于额定功率，即小于60 W。
3. 实际功率小于额定功率时，灯泡的亮度会比正常发光时暗。

2. (★★)三盏白炽灯分别标有“220 V 40 W”“110 V 40 W”和“36 V 40 W”字样,当它们都在各自的额定电压下正常发光时,比较它们的亮度,可知【】
A.“36 V 40 W”白炽灯较亮
B.“220 V 40 W”白炽灯较亮
C.“110 V 40 W”白炽灯较亮
D.三盏白炽灯一样亮

D

灯泡的亮度由实际功率决定，三盏灯都在额定电压下正常发光，实际功率等于额定功率，均为40W，所以亮度相同。

3. (★★)如图 13.2 - 12 所示,把分别标有“6 V 6 W”和“6 V 3 W”字样的甲、乙两只小灯泡串联接入电路,闭合开关后,其中一只小灯泡正常发光,另一只小灯泡发光较暗,不考虑温度对灯丝电阻的影响,下列说法正确的是【】

A.甲灯更亮
B.通过甲灯的电流大于通过乙灯的电流
C.电源电压为 9 V
D.甲灯的电阻大于乙灯的电阻

C

1. 计算甲、乙灯泡的电阻：
$R_{甲} = \frac{U_{甲}^2}{P_{甲}} = \frac{6^2}{6} = 6 \Omega $，
$ R_{乙} = \frac{U_{乙}^2}{P_{乙}} = \frac{6^2}{3} = 12 \Omega $，
故$ R_{甲} ＜ R_{乙} $，选项 D 错误。
2. 由于甲、乙灯泡串联，通过它们的电流相同，故选项 B 错误。
3. 甲灯的实际功率：
由于电流相同，根据 $ P = I^2 R $，电阻大的乙灯实际功率大，乙灯更亮，故选项 A 错误。
4. 计算电源电压：
乙灯正常发光，电流 $ I = \frac{P_{乙}}{U_{乙}} = \frac{3}{6} = 0.5 A $，
电源电压 $ U = I (R_{甲} + R_{乙}) = 0.5 × (6 + 12) = 9 V $，
故选项 C 正确。
