7. (★★)如图14W-7所示,请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
答案
根据右手螺旋定则，右手握住螺线管，四指指向电流方向（本题假设电流方向未明确给出时，按常规绕向判断），拇指所指方向为N极。假设图中电流从后方绕至右侧（常规绕法），则：
1. 右手握住螺线管，四指弯曲方向与电流一致，拇指指向右端，故右端为N极，左端为S极；
2. 磁感线方向：外部从N极（右端）出发，回到S极（左端），用箭头标出磁感线方向为从右向左（外部）。
答：通电螺线管右端为N极，左端为S极；磁感线方向从右向左（外部）。
1. 右手握住螺线管，四指弯曲方向与电流一致，拇指指向右端，故右端为N极，左端为S极；
2. 磁感线方向：外部从N极（右端）出发，回到S极（左端），用箭头标出磁感线方向为从右向左（外部）。
答：通电螺线管右端为N极，左端为S极；磁感线方向从右向左（外部）。
8. (★★)通电螺线管的N、S极以及外部的一条磁感线如图14W-8所示。请在图中标出磁感线的方向,并在括号中标出电源的“+”“-”极。
答案
1. 根据磁感线在磁体外部从N极到S极的规律，已知通电螺线管右端为N极，左端为S极，所以磁感线方向从右端N极指向左端S极，在图中磁感线箭头方向向左。
2. 由右手螺旋定则（安培定则），用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。已知螺线管右端为N极，可判断出电流从螺线管的左端流入，右端流出。所以电源左端为“+”极，右端为“-”极，在图中括号内左标“+”，右标“-”。
2. 由右手螺旋定则（安培定则），用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。已知螺线管右端为N极，可判断出电流从螺线管的左端流入，右端流出。所以电源左端为“+”极，右端为“-”极，在图中括号内左标“+”，右标“-”。
9. (★★★)小希将一个自制螺线管悬挂起来并接入电路中,闭合开关后,发现螺线管静止时右端指向北方,如图14W-9所示,请在图中标出磁感线的方向并在括号中标出电源的“+”“-”极。
答案
由于螺线管右端指向北方，即地理北极附近为地磁南极，根据异名磁极相吸，可知螺线管右端为$N$极，左端为$S$极。
磁感线在磁体外部从$N$极出发回到$S$极，所以磁感线方向从右向左。
根据安培定则，用右手握住螺线管，大拇指指向$N$极，四指弯曲方向为电流方向，可知电源右端为正极，左端为负极。
在图中标出磁感线方向（从右向左），在电源括号中标出右“+”左“-”。
磁感线在磁体外部从$N$极出发回到$S$极，所以磁感线方向从右向左。
根据安培定则，用右手握住螺线管，大拇指指向$N$极，四指弯曲方向为电流方向，可知电源右端为正极，左端为负极。
在图中标出磁感线方向（从右向左），在电源括号中标出右“+”左“-”。
10. (★★★)闭合开关,小磁针静止后的指向如图14W-10所示,请标出通电螺线管的S极,并标出电源的“+”极。
答案
1. 由小磁针静止时N极指向，根据异名磁极相互吸引，可得通电螺线管右端为S极，左端为N极。
2. 根据安培定则，用右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，可知电流从螺线管右端流入。
3. 电流从电源正极流出，所以电源右端为“+”极。
结论：通电螺线管右端为S极，电源右端为“+”极。
2. 根据安培定则，用右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，可知电流从螺线管右端流入。
3. 电流从电源正极流出，所以电源右端为“+”极。
结论：通电螺线管右端为S极，电源右端为“+”极。
11. (★★★)如图14W-11所示,电路连接正确,通电后小磁针指向如图所示(涂黑端表示N极)。请在图中画出螺线管的绕法。
答案
根据题意，解题步骤如下：
1.根据小磁针N极指向，确定螺线管右端为S极，左端为N极。
2.由安培定则（右手螺旋定则）可知，电流应从螺线管右后方流入，左前方流出。
3.根据电流方向及螺线管磁极方向，画出螺线管绕法（顺时针绕线，视向为从左向右看）。
最终答案（文字描述绕法）：
从螺线管右后方开始，导线向前绕至螺线管左端，绕至右端时从后方绕回，形成顺时针（从左向右看）绕线，确保绕向与电流方向及磁极匹配。
（实际作答需在图上用箭头标明绕线方向）。
1.根据小磁针N极指向，确定螺线管右端为S极，左端为N极。
2.由安培定则（右手螺旋定则）可知，电流应从螺线管右后方流入，左前方流出。
3.根据电流方向及螺线管磁极方向，画出螺线管绕法（顺时针绕线，视向为从左向右看）。
最终答案（文字描述绕法）：
从螺线管右后方开始，导线向前绕至螺线管左端，绕至右端时从后方绕回，形成顺时针（从左向右看）绕线，确保绕向与电流方向及磁极匹配。
（实际作答需在图上用箭头标明绕线方向）。
12. (★★★)如图14W-12所示,在螺线管旁悬挂一条形磁体,闭合开关后,条形磁体向左偏,请在括号内标出螺线管的磁极和电源的极性。(螺线管左侧为
N
极，右侧为S
极；电源左侧为负
极，右侧为正
极)答案
螺线管左侧为$N$极，右侧为$S$极；电源左侧为负极，右侧为正极（在括号内按此标注）。
解析
答题步骤如下：
1. 根据条形磁体向左偏，可知螺线管右端为$S$极（异名磁极相互吸引）。
2. 由安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向$N$极（左端为$N$极），则四指环绕方向为电流方向，可得电源右端为正极，左端为负极。
1. 根据条形磁体向左偏，可知螺线管右端为$S$极（异名磁极相互吸引）。
2. 由安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向$N$极（左端为$N$极），则四指环绕方向为电流方向，可得电源右端为正极，左端为负极。

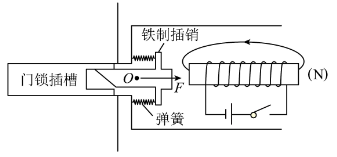

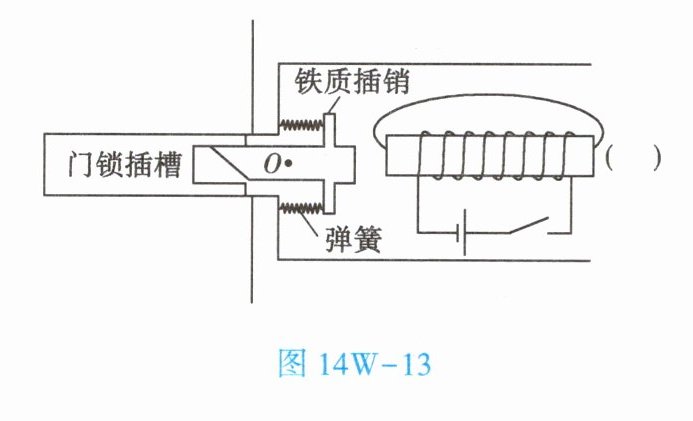

13. (★★★)如图14W-13所示是一种磁性门锁的工作原理示意图。当开关闭合后,电磁铁吸引铁质插销,门打开；当开关断开后,在弹簧的作用下,铁质插销重新插入门锁插槽。当闭合开关时,请画出磁感线的方向并在括号内标出电磁铁右端的极性以及在铁质插销的重心O处画出电磁铁通电时对铁质插销的吸引力F。
答案
