5. 如图是玩具车的简化电路图,下列说法正确的是(
BC
)

A.开关 $ S_1 $ 控制整个电路
B.电动机与小灯泡工作时互不影响
C.开关 $ S_2 $ 控制小灯泡
D.开关 $ S_1 $、$ S_2 $ 都闭合时,电动机与小灯泡是串联的

答案

BC

解析

分析电路图，电流从电源正极出发，分两条支路：一条经开关S₁、电动机回到负极；另一条经开关S₂、灯泡回到负极。所以电动机和灯泡是并联的，S₁控制电动机所在支路，S₂控制灯泡所在支路。并联电路中各用电器工作互不影响。A选项，S₁仅控制电动机支路，不控制整个电路，错误；B选项，并联电路用电器互不影响，正确；C选项，S₂控制灯泡，正确；D选项，两开关都闭合时是并联，错误。

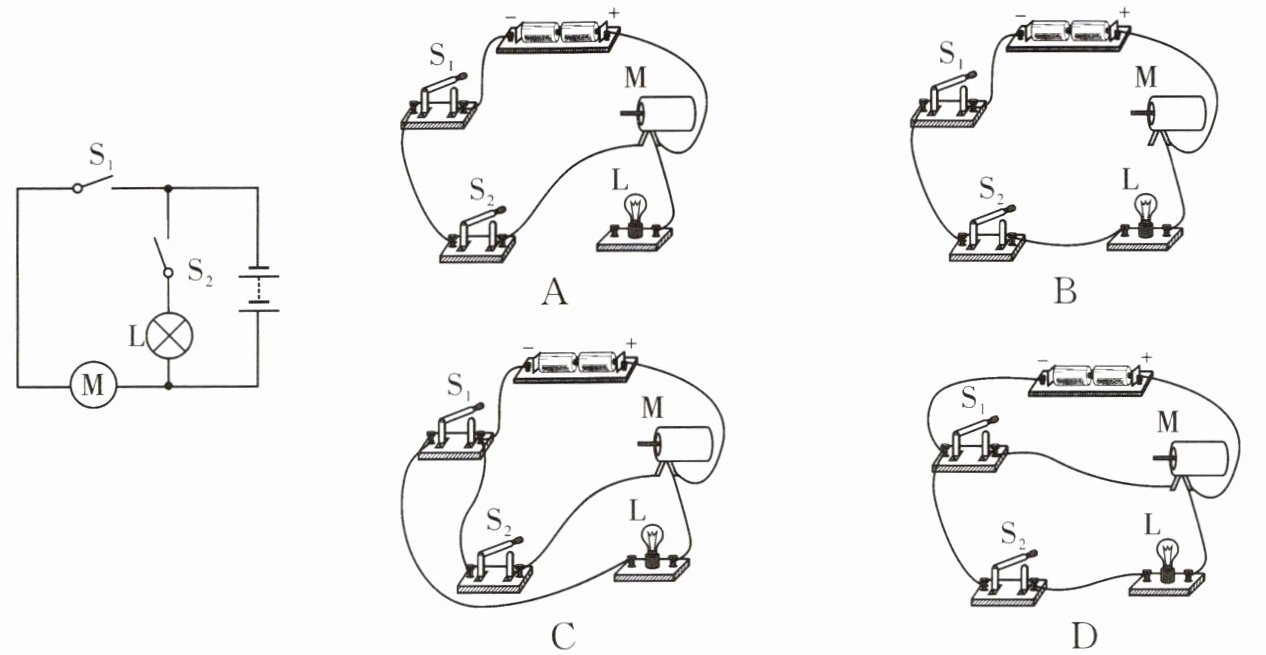

6. 小科按如图所示的电路图连接了四个电路,其中正确的是(
D
)
A.
B.
C.
D.

答案

D

解析

原电路图中，S₁为干路开关，控制整个电路；电动机M与灯泡L并联，S₂串联在L所在支路，控制灯泡L。分析各实物图：A、B、C存在短路、支路开关位置错误或导线连接混乱；D中电源正极→S₁→分支（M支路和S₂-L串联支路）→汇合后回电源负极，符合并联关系及开关控制作用，无短路断路。

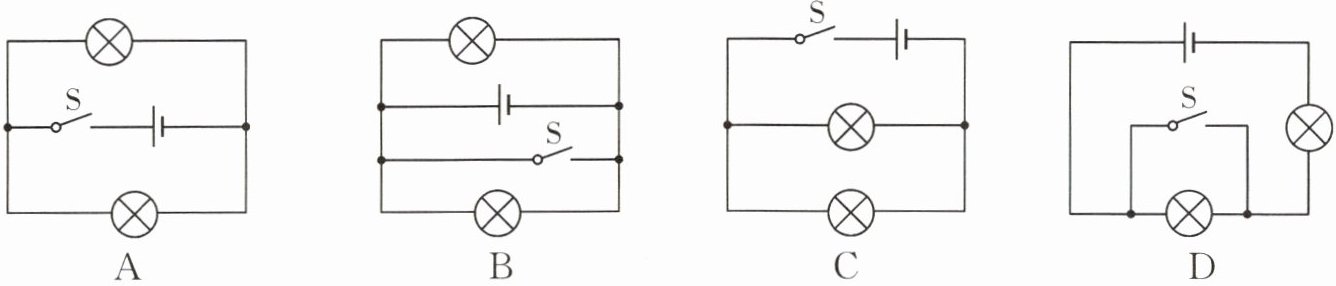

7. 如图所示的四个电路图中,开关 $ S $ 闭合后,电源被短路的是(
B
)
A.
B.
C.
D.

答案

B

解析

电源短路是指电流不经过用电器直接从电源正极回到负极。A图中两灯泡串联，开关闭合后电流经两灯泡回到电源负极，无短路；B图中开关闭合后，电流从电源正极出发，经开关直接回到负极，电源被短路；C图中两灯泡并联，开关在干路，闭合后电流经两灯泡回到负极，无短路；D图中开关闭合后，与开关并联的灯泡被短路，但电流仍经另一个灯泡回到负极，电源未短路。

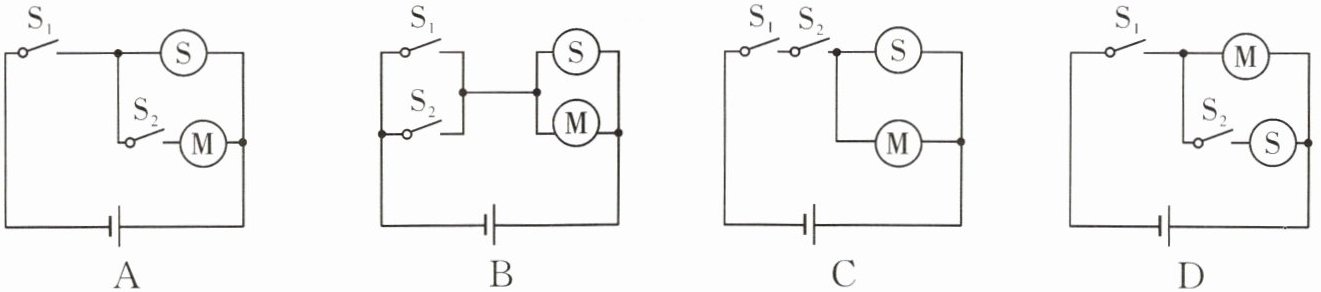

8. 小科发明了一款智能头盔。戴上头盔扣上卡扣后,头盔上的信号发射器发出信号,当电动车上的信号接收器 $ S_1 $ 接收到信号后闭合,发声器$\textcircled{S}$发出声音,再转动电动车钥匙 $ S_2 $,电动车才能正常启动。下列电动车电路图符合要求的是(
A
)

答案

A

解析

根据题意，S₁闭合时发声器S发声，说明S₁控制S所在电路；再闭合S₂电动机M启动，说明M需S₂闭合。因此S₁为干路开关，控制整个电路，S单独在一支路（S₁闭合即发声），M与S₂串联在另一支路（S₂闭合M才工作）。符合此连接的是选项A。
