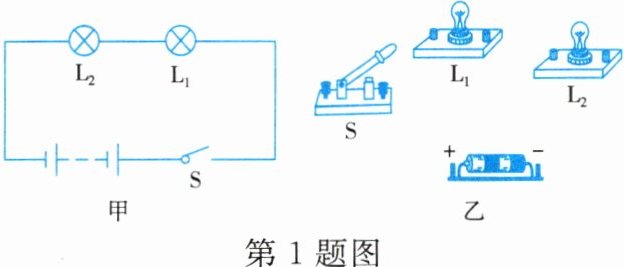

1. 根据图甲所示电路图,连接图乙的实物图。
答案
答题步骤如下：
1. 观察图甲电路图，可知两灯泡 $L_1$、$L_2$ 串联，开关 $S$ 控制整个电路。
2. 从电源正极出发，用导线将电源正极与开关 $S$ 的一端连接。
3. 用导线将开关 $S$ 的另一端与灯泡 $L_1$ 的一端连接。
4. 用导线将灯泡 $L_1$ 的另一端与灯泡 $L_2$ 的一端连接。
5. 用导线将灯泡 $L_2$ 的另一端与电源负极连接。
最终连接好的实物图：电源、开关 $S$、灯泡 $L_1$、灯泡 $L_2$ 依次串联。
1. 观察图甲电路图，可知两灯泡 $L_1$、$L_2$ 串联，开关 $S$ 控制整个电路。
2. 从电源正极出发，用导线将电源正极与开关 $S$ 的一端连接。
3. 用导线将开关 $S$ 的另一端与灯泡 $L_1$ 的一端连接。
4. 用导线将灯泡 $L_1$ 的另一端与灯泡 $L_2$ 的一端连接。
5. 用导线将灯泡 $L_2$ 的另一端与电源负极连接。
最终连接好的实物图：电源、开关 $S$、灯泡 $L_1$、灯泡 $L_2$ 依次串联。

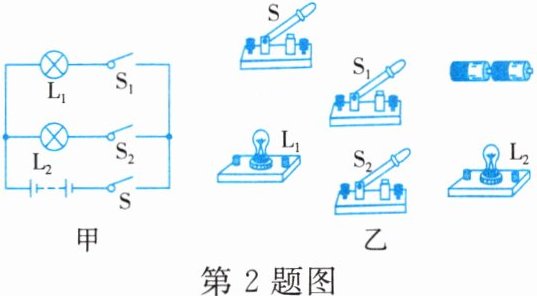

2. 根据图甲所示的灯$L_{1}与L_{2}$的并联电路图,连接图乙的实物图。
答案
答题：
1.从电源正极开始，用导线连接开关S的其中一个接线柱。
2.从开关S的另一个接线柱引出导线连接到开关$S_1$和$S_2$的公共接线柱（一般开关都有两个接线柱，这里连接其中一个）。
3.从开关$S_1$的另一个接线柱引出导线连接到灯泡$L_1$的一个接线柱，再从灯泡$L_1$的另一个接线柱引出导线连接回电源负极。
4.从开关$S_2$的另一个接线柱引出导线连接到灯泡$L_2$的一个接线柱，再从灯泡$L_2$的另一个接线柱引出导线连接回电源负极。
1.从电源正极开始，用导线连接开关S的其中一个接线柱。
2.从开关S的另一个接线柱引出导线连接到开关$S_1$和$S_2$的公共接线柱（一般开关都有两个接线柱，这里连接其中一个）。
3.从开关$S_1$的另一个接线柱引出导线连接到灯泡$L_1$的一个接线柱，再从灯泡$L_1$的另一个接线柱引出导线连接回电源负极。
4.从开关$S_2$的另一个接线柱引出导线连接到灯泡$L_2$的一个接线柱，再从灯泡$L_2$的另一个接线柱引出导线连接回电源负极。

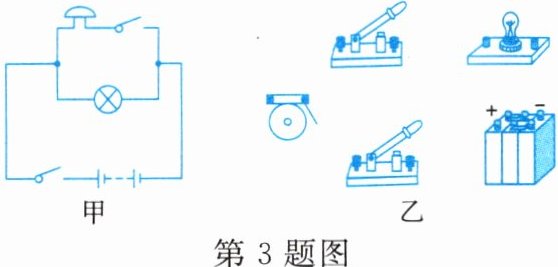

3. 根据如图甲所示的电路图,用笔画线表示导线,将图乙中元件连接起来。
答案

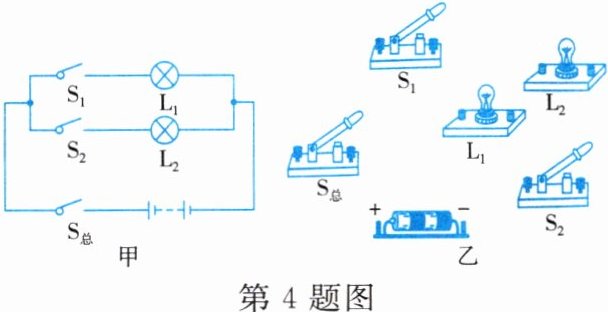

4. 如图甲所示为房间两盏台灯的电路图,请在图乙中连接实物图。
答案
答题步骤如下：
1. 从电源正极开始，用导线连接总开关$S_{总}$。
2. 从$S_{总}$另一端引出导线分为两条支路。
3. 一条支路连接开关$S_1$，再连接灯泡$L_1$，最后回到电源负极。
4. 另一条支路连接开关$S_2$，再连接灯泡$L_2$，最后回到电源负极。
按照上述步骤连接好的实物图即为正确答案。
1. 从电源正极开始，用导线连接总开关$S_{总}$。
2. 从$S_{总}$另一端引出导线分为两条支路。
3. 一条支路连接开关$S_1$，再连接灯泡$L_1$，最后回到电源负极。
4. 另一条支路连接开关$S_2$，再连接灯泡$L_2$，最后回到电源负极。
按照上述步骤连接好的实物图即为正确答案。

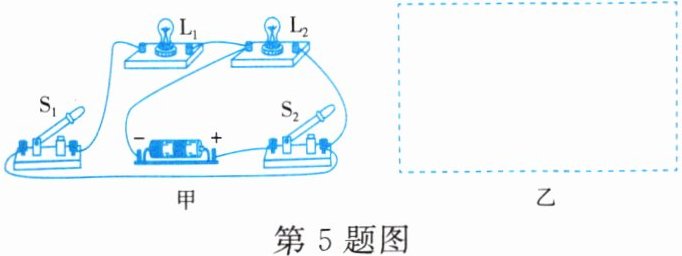

5. 根据如图甲所示的实物图,在图乙虚线框内画出相应的电路图。
答案
```
+---[S₂]---+---[L₂]---+
| | |
| | |
[+]--+ +---[L₁]---[S₁]---[-]
| |
+-------------------------------+
```
注：上述使用文本符号表示电路图，实际答题时应绘制标准电路符号：
用长短线表示电源(长为正，短为负)
用○×表示灯泡(L₁、L₂)
用┬─┴表示开关(S₁、S₂)
导线用直线连接，保持横平竖直
+---[S₂]---+---[L₂]---+
| | |
| | |
[+]--+ +---[L₁]---[S₁]---[-]
| |
+-------------------------------+
```
注：上述使用文本符号表示电路图，实际答题时应绘制标准电路符号：
用长短线表示电源(长为正，短为负)
用○×表示灯泡(L₁、L₂)
用┬─┴表示开关(S₁、S₂)
导线用直线连接，保持横平竖直

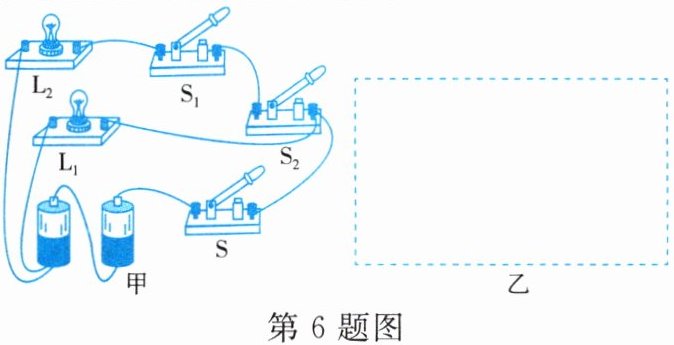

6. 根据如图甲所示的实物图,在图乙虚线框中画出相应的电路图,并指出不合理之处：
开关$S_1$和$S_2$都闭合时，会造成电源短路（当$S$、$S_1$、$S_2$都闭合时，电流不经过用电器直接从正极回到负极）
。答案
从实物图可知，电流从电源正极流出，经开关$S$后分成两条支路，一条支路经过$L_1$和$S_2$，另一条支路经过$S_1$和$L_2$，然后两条支路汇合回到电源负极。
电路图如下：
（在图乙虚线框中画出电源、开关$S$在干路，$L_1$和$S_2$串联在一条支路，$L_2$和$S_1$串联在另一条支路）
不合理之处：开关$S_1$和$S_2$都闭合时，会造成电源短路（当$S$、$S_1$、$S_2$都闭合时，电流不经过用电器直接从正极回到负极）。
电路图如下：
（在图乙虚线框中画出电源、开关$S$在干路，$L_1$和$S_2$串联在一条支路，$L_2$和$S_1$串联在另一条支路）
不合理之处：开关$S_1$和$S_2$都闭合时，会造成电源短路（当$S$、$S_1$、$S_2$都闭合时，电流不经过用电器直接从正极回到负极）。

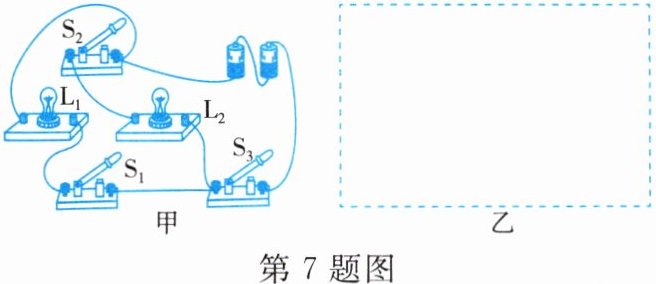

7. 请根据如图甲所示的实物连接情况在图乙虚线框中画出相应的电路图。
答案
根据实物图分析，电路为并联结构：电源正极连接干路开关S₁，S₁后分为两条支路，一条支路为开关S₂与灯泡L₁串联，另一条支路为开关S₃与灯泡L₂串联，两支路汇合后连接电源负极。
电路图如下：
```
电源正极───S₁───┬───S₂───L₁───┬───电源负极
└───S₃───L₂───┘
```
电路图如下：
```
电源正极───S₁───┬───S₂───L₁───┬───电源负极
└───S₃───L₂───┘
```

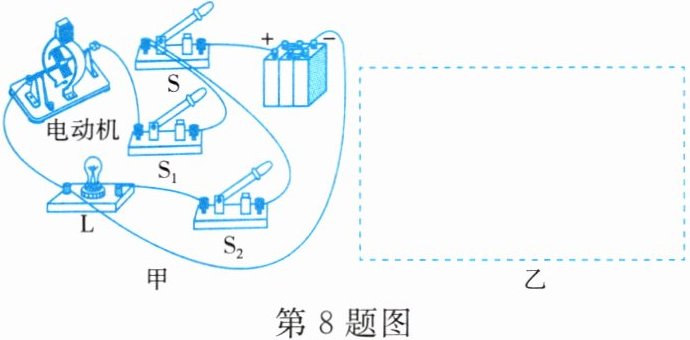

8. 根据如图甲所示的实物图,在图乙虚线框中画出相应的电路图。
答案
```
电源正极→开关S→分支点
├→开关S₁→电动机→汇合点→电源负极
└→开关S₂→灯泡L→汇合点→电源负极
```
（注：实际答题时需用标准电路符号绘制，上述为文字表述等效电路图。规范电路图应包含：电源符号、开关符号(S/S₁/S₂)、电动机符号、灯泡符号(L)，并按并联结构用横平竖直线条连接。）
电源正极→开关S→分支点
├→开关S₁→电动机→汇合点→电源负极
└→开关S₂→灯泡L→汇合点→电源负极
```
（注：实际答题时需用标准电路符号绘制，上述为文字表述等效电路图。规范电路图应包含：电源符号、开关符号(S/S₁/S₂)、电动机符号、灯泡符号(L)，并按并联结构用横平竖直线条连接。）

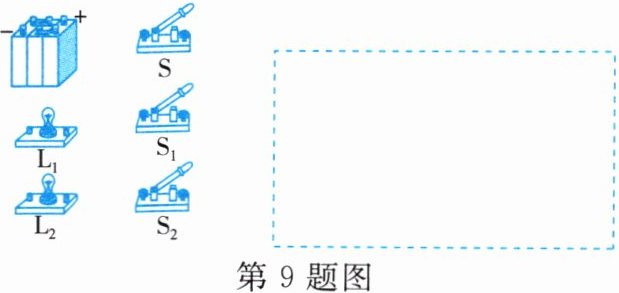

9. 用笔画线代替导线,将图中元件连成并联电路,并在虚线框中画出相应的电路图,要求开关S同时控制灯泡$L_1、$$L_2,$开关$S_1$只控制灯泡$L_1,$开关$S_2$只控制灯泡$L_2。$
答案
答题：
1. 电路连接：
从电源正极出发，分支成两条支路。
一条支路：依次连接开关$S_1$、灯泡$L_1$，回到电源负极。
另一条支路：依次连接开关$S_2$、灯泡$L_2$，回到电源负极。
在电源正极与分支点之间串联开关$S$。
2. 电路图：
画两个并联的支路，一条支路为$L_1$与$S_1$串联，另一条支路为$L_2$与$S_2$串联，在干路上串联开关$S$。
1. 电路连接：
从电源正极出发，分支成两条支路。
一条支路：依次连接开关$S_1$、灯泡$L_1$，回到电源负极。
另一条支路：依次连接开关$S_2$、灯泡$L_2$，回到电源负极。
在电源正极与分支点之间串联开关$S$。
2. 电路图：
画两个并联的支路，一条支路为$L_1$与$S_1$串联，另一条支路为$L_2$与$S_2$串联，在干路上串联开关$S$。
