3. 日食和月食
|天文现象|日食|月食|
|成因|日月地三者恰好或几乎在,挡住太阳射向地球的光,月球的黑影正好落在地球表面|日月地三者恰好或几乎在同一直线上,进入地球的影子里|
|类型|日全食、日偏食、日环食|月全食、月偏食|

一条直线上
月球
月球

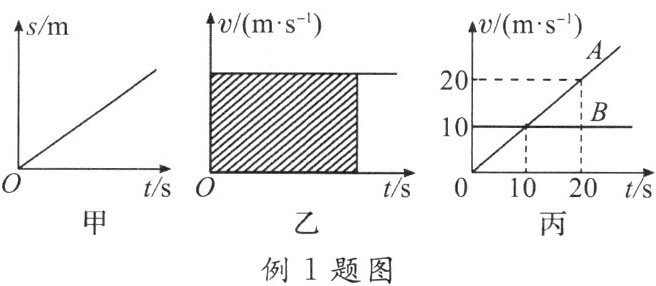

例1. 利用图像法处理实验数据,可以形象、直观地反映物理量的变化规律。如图是小科在研究物体运动时作出的几个图像,则：

(1)图甲表示物体做运动；
(2)图乙表示物体(填“静止”“做变速直线运动”或“做匀速直线运动”),并且图中阴影部分面积表示(填物理量名称)；
(3)图丙中A、B两车从同一地点同向行驶,20s末,vAvB(填“大于”“小于”或“等于”),此时两车相距m。
【分析】本题可以根据图像中物体通过的距离随时间的变化,或者物体的速度随时间的变化来判断物体的运动状态。可以结合速度的计算公式判断阴影部分表示的科学量,计算两车在某一时刻间隔的距离。(1)分析甲图中物体通过的路程与时间的关系,判断物体在做什么运动。(2)分析乙图中物体的运动速度是否随时间发生变化,判断物体在做什么运动；图乙中阴影部分的面积表示速度与时间的乘积,可得表示的是路程。(3)从图丙中获知20s末A、B两车的运动速度,利用公式s= vt计算两车通过的路程,并计算两车间的距离。
【答案】(1)匀速直线 (2)做匀速直线运动 路程 (3)大于 0

(1)匀速直线
(2)做匀速直线运动 路程
(3)大于 0
