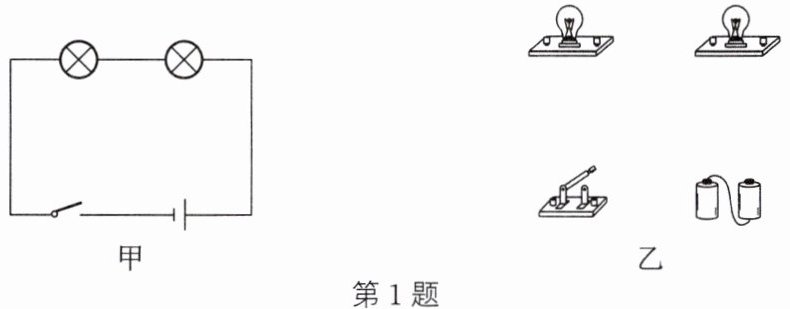

1. 按照图甲的电路图连接图乙中的实物图。
答案
1.
解析
【分析】
首先明确图甲为串联电路，电流路径是：电源正极→开关→左侧灯泡→右侧灯泡→电源负极。连接实物图时，需严格按照该电流路径，依次用导线连接各元件，导线要接在元件接线柱上，保证电路为串联，无错误连接。
【解析】
连接步骤：
1. 图乙中两节干电池已串联，确定电源正负极；
2. 从电源正极（右侧电池正极）接导线到右侧灯泡的右接线柱；
3. 右侧灯泡的左接线柱用导线连接左侧灯泡的右接线柱；
4. 左侧灯泡的左接线柱用导线连接开关的左接线柱；
5. 开关的右接线柱用导线连接电源负极（左侧电池负极），完成串联电路连接，与图甲一致。
【答案】
【知识点】
串联电路、实物电路连接
【点评】
本题考查串联电路的实物连接，属于电路基础操作题，需掌握串联电路的电流流向，连接时注意接线规范。
【难度系数】
0.7
首先明确图甲为串联电路，电流路径是：电源正极→开关→左侧灯泡→右侧灯泡→电源负极。连接实物图时，需严格按照该电流路径，依次用导线连接各元件，导线要接在元件接线柱上，保证电路为串联，无错误连接。
【解析】
连接步骤：
1. 图乙中两节干电池已串联，确定电源正负极；
2. 从电源正极（右侧电池正极）接导线到右侧灯泡的右接线柱；
3. 右侧灯泡的左接线柱用导线连接左侧灯泡的右接线柱；
4. 左侧灯泡的左接线柱用导线连接开关的左接线柱；
5. 开关的右接线柱用导线连接电源负极（左侧电池负极），完成串联电路连接，与图甲一致。
【答案】
【知识点】
串联电路、实物电路连接
【点评】
本题考查串联电路的实物连接，属于电路基础操作题，需掌握串联电路的电流流向，连接时注意接线规范。
【难度系数】
0.7

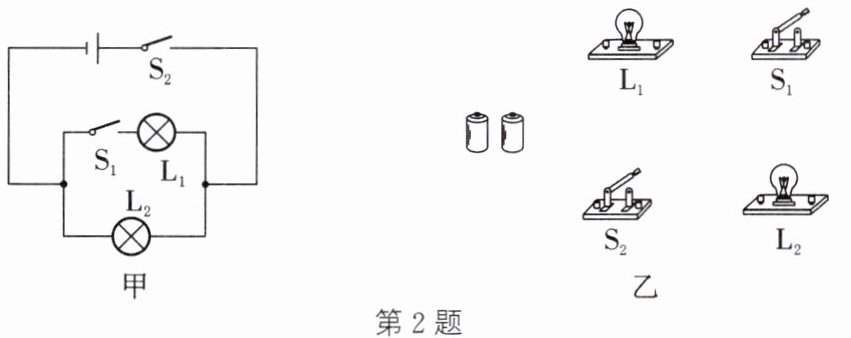

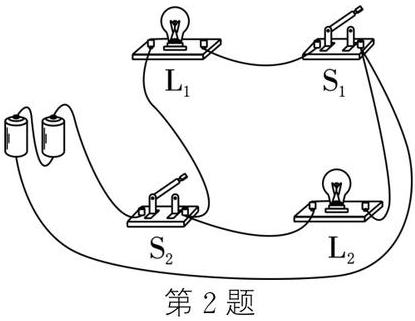

2. 请按照图甲中的电路图，把图乙中的实物连成电路。（要求连接时导线不交叉）
答案
2.
解析
【分析】首先分析图甲的电路图，明确电路结构：灯泡L₁与开关S₁串联构成一条支路，灯泡L₂单独为另一条支路，两条支路并联；开关S₂在干路，控制整个电路的通断。连接实物电路时，需遵循“先干路后支路”的原则，确保导线不交叉，各元件的连接对应电路图的连接关系。
【解析】连接步骤：
1. 先将两节电池串联组成电源，从电源正极引出导线连接开关S₂的一个接线柱；
2. 开关S₂的另一个接线柱分两条支路：
支路1：连接开关S₁的一个接线柱，S₁的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
支路2：直接连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接电源负极；
3. 检查所有导线无交叉，元件连接与电路图一致，完成连接。
【答案】
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是理清电路的串并联关系和开关的控制作用，连接时需注意导线不交叉，符合电路连接的基本规范。
【难度系数】0.6
【解析】连接步骤：
1. 先将两节电池串联组成电源，从电源正极引出导线连接开关S₂的一个接线柱；
2. 开关S₂的另一个接线柱分两条支路：
支路1：连接开关S₁的一个接线柱，S₁的另一个接线柱连接灯泡L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
支路2：直接连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接电源负极；
3. 检查所有导线无交叉，元件连接与电路图一致，完成连接。
【答案】
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是理清电路的串并联关系和开关的控制作用，连接时需注意导线不交叉，符合电路连接的基本规范。
【难度系数】0.6

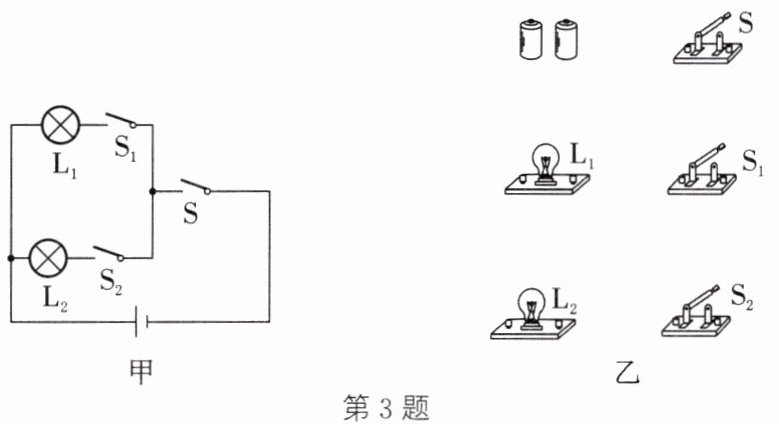

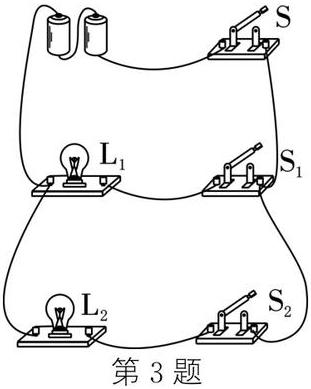

3. 请按照图甲中的电路图，将图乙中的实物连成电路。（要求连接时导线不交叉）
答案
3.
解析
【分析】首先观察图甲的电路图，可知该电路为并联电路：L₁与开关S₁组成一条支路，L₂与开关S₂组成另一条支路，两条支路并联后，再与干路开关S、电源串联。连接实物时，需遵循“先串后并”的原则，从电源正极出发，先连接干路开关，再将两条支路分别并联到干路开关与电源负极之间，同时保证导线不交叉。
【解析】连接步骤：1. 将图乙中的两节电池串联作为电路电源；2. 从电源正极引出导线，连接干路开关S的一个接线柱；3. 从开关S的另一个接线柱引出两条支路：第一条支路依次连接开关S₁、灯泡L₁，最后接回电源负极；第二条支路依次连接开关S₂、灯泡L₂，最后接回电源负极；4. 检查电路，确保导线无交叉，完成连接。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查根据电路图连接实物电路，属于基础操作题，需明确并联电路的支路与干路结构，连接时注意导线不交叉，是电路学习的基础题型。
【难度系数】0.6
【解析】连接步骤：1. 将图乙中的两节电池串联作为电路电源；2. 从电源正极引出导线，连接干路开关S的一个接线柱；3. 从开关S的另一个接线柱引出两条支路：第一条支路依次连接开关S₁、灯泡L₁，最后接回电源负极；第二条支路依次连接开关S₂、灯泡L₂，最后接回电源负极；4. 检查电路，确保导线无交叉，完成连接。
【答案】
【知识点】并联电路连接、实物电路连接
【点评】本题考查根据电路图连接实物电路，属于基础操作题，需明确并联电路的支路与干路结构，连接时注意导线不交叉，是电路学习的基础题型。
【难度系数】0.6

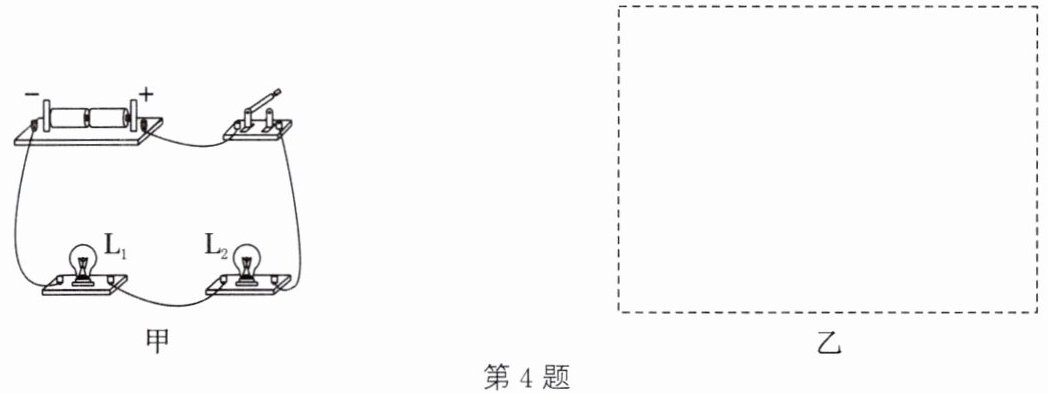

4. 请根据如图甲所示的实物图，在如图乙所示的虚线框内画出对应的电路图。
答案
4.
解析
【分析】要画出实物图对应的电路图，需先明确实物图的电路连接方式：观察甲图，电流从电源正极出发，经过开关后依次通过灯泡L₂、L₁，最终回到电源负极，各元件依次连接，属于串联电路。绘制电路图时，要使用标准电路元件符号，按电流顺序连接元件，保证导线横平竖直，元件不画在拐角处，与实物连接顺序一致。
【解析】根据实物图的串联连接顺序，电流路径为电源正极→开关→L₂→L₁→电源负极。绘制电路图时，先画出电源符号，从电源正极开始，依次画出开关、灯泡L₂、灯泡L₁，最后连接回电源负极，确保元件符号规范，连接关系与实物完全对应。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图的基本技能，核心是识别串联电路的连接顺序，掌握电路图的绘制规范，难度较低，属于基础题型。
【难度系数】0.6
【解析】根据实物图的串联连接顺序，电流路径为电源正极→开关→L₂→L₁→电源负极。绘制电路图时，先画出电源符号，从电源正极开始，依次画出开关、灯泡L₂、灯泡L₁，最后连接回电源负极，确保元件符号规范，连接关系与实物完全对应。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图的基本技能，核心是识别串联电路的连接顺序，掌握电路图的绘制规范，难度较低，属于基础题型。
【难度系数】0.6

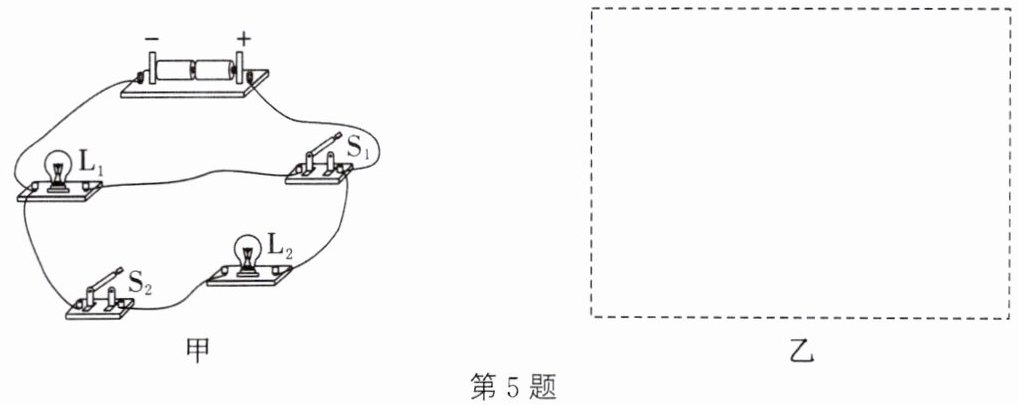

5. 根据如图甲所示的电路实物图，在如图乙所示的虚线框内画出电路图。
第5题
第5题答案
5.
解析
【分析】
要根据实物图画电路图，需先拆解实物电路的连接：电流从电源正极流出，经过开关S1后分为两条支路，一条支路仅含灯泡L1，另一条支路含开关S2和灯泡L2，两条支路汇合后回到电源负极，属于并联电路，S1在干路，S2控制L2支路。据此明确各元件的连接关系，再转化为电路图。
【解析】
1. 先画出电源符号，按常规摆放正极在上；
2. 干路部分：从电源正极引出导线连接开关S1，S1另一端作为分支点；
3. 支路部分：分支点引出两条支路，一条支路直接连接灯泡L1，最终回到电源负极；另一条支路依次连接开关S2、灯泡L2，再回到电源负极；
4. 整理电路图，确保元件符号规范，连接关系与实物一致。
【答案】
【知识点】
电路图绘制，并联电路，实物图转电路图
【点评】
本题考查实物图与电路图的转化，核心是识别电路的串并联结构和元件位置，属于基础电路作图题，难度适中。
【难度系数】
0.6
要根据实物图画电路图，需先拆解实物电路的连接：电流从电源正极流出，经过开关S1后分为两条支路，一条支路仅含灯泡L1，另一条支路含开关S2和灯泡L2，两条支路汇合后回到电源负极，属于并联电路，S1在干路，S2控制L2支路。据此明确各元件的连接关系，再转化为电路图。
【解析】
1. 先画出电源符号，按常规摆放正极在上；
2. 干路部分：从电源正极引出导线连接开关S1，S1另一端作为分支点；
3. 支路部分：分支点引出两条支路，一条支路直接连接灯泡L1，最终回到电源负极；另一条支路依次连接开关S2、灯泡L2，再回到电源负极；
4. 整理电路图，确保元件符号规范，连接关系与实物一致。
【答案】
【知识点】
电路图绘制，并联电路，实物图转电路图
【点评】
本题考查实物图与电路图的转化，核心是识别电路的串并联结构和元件位置，属于基础电路作图题，难度适中。
【难度系数】
0.6
