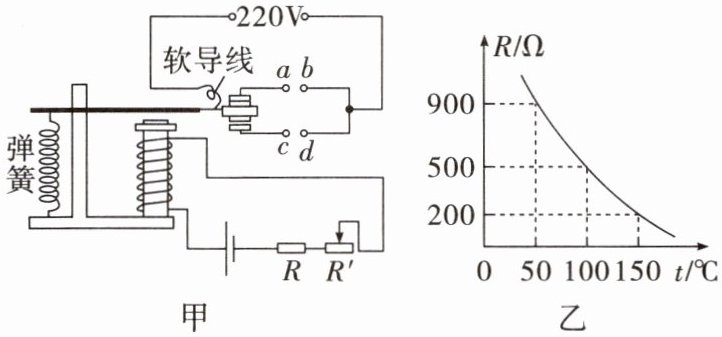

11.某款恒温箱的简化电路如图甲所示，控制电路中电源电压为36 V且保持不变，电磁铁线圈的电阻为50 Ω，R为热敏电阻（置于恒温箱内），其电阻随温度变化的关系如图乙所示；工作电路中的加热器（图中未画出）正常工作时的电阻为44 Ω。
(1)加热器应接在图甲中
(2)加热器正常工作6 s产生的热量是多少？
(3)当控制电路的电流减小到0.036 A时，衔铁会被释放，则当R′=50 Ω时，恒温箱内设定的最低温度为多少摄氏度？
(4)若使恒温箱内设定的最低温度提高一些，可将R′的滑片向
(1)加热器应接在图甲中
ab
（选填“ab”或“cd”）之间，控制电路中电磁铁的上端为N
极。(2)加热器正常工作6 s产生的热量是多少？
(3)当控制电路的电流减小到0.036 A时，衔铁会被释放，则当R′=50 Ω时，恒温箱内设定的最低温度为多少摄氏度？
(4)若使恒温箱内设定的最低温度提高一些，可将R′的滑片向
右
滑动一点。答案
(1) ab；N
(2) 加热器正常工作6 s产生的热量为$Q=W=\frac{U^2}{R_{加}}t=\frac{(220\ \mathrm{V})^2}{44\ \Omega}×6\ \mathrm{s}=6600\ \mathrm{J}$
(3) 当电流减小到0.036 A时，控制电路总电阻为$R_{总}=\frac{U_{控}}{I}=\frac{36\ \mathrm{V}}{0.036\ \mathrm{A}}=1000\ \Omega$，则当$R'=50\ \Omega$时，热敏电阻的电阻为$R=R_{总}-R'-R_{线圈}=1000\ \Omega-50\ \Omega-50\ \Omega=900\ \Omega$，由图乙可知，此时温度为$50\ °\mathrm{C}$，则恒温箱内设定的最低温度为$50\ °\mathrm{C}$
(4) 右
(2) 加热器正常工作6 s产生的热量为$Q=W=\frac{U^2}{R_{加}}t=\frac{(220\ \mathrm{V})^2}{44\ \Omega}×6\ \mathrm{s}=6600\ \mathrm{J}$
(3) 当电流减小到0.036 A时，控制电路总电阻为$R_{总}=\frac{U_{控}}{I}=\frac{36\ \mathrm{V}}{0.036\ \mathrm{A}}=1000\ \Omega$，则当$R'=50\ \Omega$时，热敏电阻的电阻为$R=R_{总}-R'-R_{线圈}=1000\ \Omega-50\ \Omega-50\ \Omega=900\ \Omega$，由图乙可知，此时温度为$50\ °\mathrm{C}$，则恒温箱内设定的最低温度为$50\ °\mathrm{C}$
(4) 右
