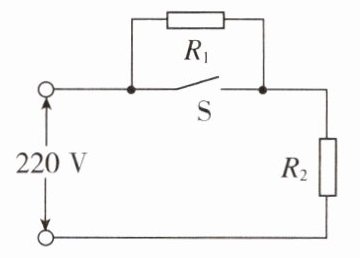

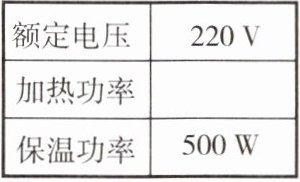

8. 一台家用的饮水机原理电路如图所示,下表是它的铭牌数据。由于时间较长,加热功率数据已不清楚。其中S是温控开关,R₁是定值电阻,R₂=18.4 Ω是加热电阻,当达到指定温度时,通过温控开关从加热状态变成保温状态。

(1)定值电阻$R_1$的电阻是多少?
(2)该饮水机在正常工作加热状态时的电功率是多少?
(3)该饮水机在正常工作加热状态时,工作30 min消耗多少电能?

答案

8. 解:(1)当S断开时,$R_1$、$R_2$串联,饮水机处于保温状态,由 $P=\frac{U^2}{R}$得,总电阻$R_总=\frac{U^2}{P_{保温}}=\frac{(220\ \mathrm{V})^2}{500\ \mathrm{W}}=96.8\ \Omega$,
根据串联电路的总电阻等于各分电阻之和可得,
$R_1=R_总-R_2=96.8\ \Omega-18.4\ \Omega=78.4\ \Omega$。
(2)饮水机在正常工作加热状态时只有$R_2$连入电路,则加热功率
$P_{加热}=\frac{U^2}{R_2}=\frac{(220\ \mathrm{V})^2}{18.4\ \Omega}\approx2\ 630\ \mathrm{W}$。
(3)饮水机在正常工作加热状态时,工作30 min消耗的电能
$W=P_{加热}t=2.63\ \mathrm{kW}×0.5\ \mathrm{h}=1.315\ \mathrm{kW}·\mathrm{h}=4.734×10^6\ \mathrm{J}$。

解析

【分析】
首先明确温控开关S的作用:S断开时,R₁与R₂串联,总电阻大,根据P=U²/R,电压不变时功率小,为保温状态;S闭合时,R₁被短路,仅R₂接入电路,总电阻小,功率大,为加热状态。解题时,先利用保温状态的功率计算总电阻,结合串联电阻规律求R₁;加热状态直接用R₂计算功率;最后用W=Pt计算消耗的电能,注意单位换算。
【解析】
8. 解:(1)当S断开时,R₁、R₂串联,饮水机处于保温状态,由$P=\frac{U^2}{R}$得,总电阻$R_总=\frac{U^2}{P_{保温}}=\frac{(220\ \mathrm{V})^2}{500\ \mathrm{W}}=96.8\ \Omega$,根据串联电路的总电阻等于各分电阻之和可得,$R_1=R_总-R_2=96.8\ \Omega-18.4\ \Omega=78.4\ \Omega$。
(2)饮水机在正常工作加热状态时只有$R_2$连入电路,则加热功率$P_{加热}=\frac{U^2}{R_2}=\frac{(220\ \mathrm{V})^2}{18.4\ \Omega}\approx2630\ \mathrm{W}$。
(3)饮水机在正常工作加热状态时,工作30 min消耗的电能$W=P_{加热}t=2.63\ \mathrm{kW}×0.5\ \mathrm{h}=1.315\ \mathrm{kW}·\mathrm{h}=4.734×10^6\ \mathrm{J}$。
【答案】
(1)定值电阻$R_1$的电阻是78.4 Ω;(2)加热状态时的电功率约为2630 W;(3)工作30 min消耗电能1.315 kW·h(或4.734×10⁶ J)。
【知识点】
电功率计算、串联电路电阻规律、电能计算
【点评】
本题结合饮水机的实际电路,考查电路状态判断及电功率、电能的计算,需准确区分加热和保温状态对应的电路结构,熟练应用相关公式,属于电学基础应用题。
【难度系数】
0.6

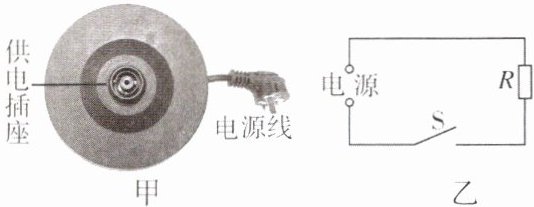

9. 电热水壶由分离式底座和壶身两个部分组成。分离式底座由电源线、圆形底座和供电插座组成,如图甲所示,电热水壶内部简化电路如图乙所示。

(1)为防止触电,供电插座的外壳材料应是
绝缘体
(填“绝缘体”或“导体”)。
(2)电热水壶额定电压为220 V,额定功率为1 000 W,则:
①电阻R的阻值是多少?
②正常工作时,烧开一壶水需要300 s,需要消耗多少电能?
(3)为满足人们随时取用热水的需求,电热水壶需设置保温功能。现有一个温控开关(一定温度时,可以自动断开或闭合,元件符号为“$\frac{}{S_{温控}}$”),一个阻值远大于R的定值电阻$R_0$(元件符号为“”)。要求利用提供的器材对原电热水壶的简化电路进行改进,实现既可加热又能保温的功能,且加热功率保持不变。请在虚线框内画出电路图,并说明保温的工作原理。

答案


9. (1)绝缘体
(2)解:①电阻 R 的阻值 $R=\frac{U_{额}^2}{P_{额}}=\frac{(220\ \mathrm{V})^2}{1\ 000\ \mathrm{W}}=48.4\ \Omega$。
②正常工作时,烧开一壶水需要消耗的电能 $W=P_{额}t=1\ 000\ \mathrm{W}×300\ \mathrm{s}=3×10^5\ \mathrm{J}$。
(3)电路如图所示。
工作原理:S闭合,温控开关断开,R、$R_0$同时工作,电路处于保温状态。

解析

【分析】
本题围绕电热水壶的电学问题展开,解题思路如下:
1. 第(1)问:防止触电需避免外壳导电,因此供电插座外壳需用绝缘材料,这是安全用电的基础。
2. 第(2)问:① 求电阻R的阻值,利用额定电压和额定功率,根据电功率公式变形计算;② 求消耗的电能,正常工作时功率为额定功率,用电能公式直接计算。
3. 第(3)问:要实现加热和保温且加热功率不变,需加热时仅R工作,保温时串联大电阻R₀减小功率,因此设计电路时让温控开关与R₀并联,加热时温控开关闭合短路R₀,保温时温控断开使R与R₀串联,满足功能要求。
【解析】
(1) 为防止人体接触带电体引发触电,供电插座的外壳需采用不导电的绝缘体材料。
(2) ① 根据电功率公式 $ P = \frac{U^2}{R} $,变形得电阻计算公式 $ R = \frac{U_{额}^2}{P_{额}} $,代入额定电压 $ U_{额}=220\ \mathrm{V} $、额定功率 $ P_{额}=1000\ \mathrm{W} $:
$ R = \frac{(220\ \mathrm{V})^2}{1000\ \mathrm{W}} = 48.4\ \Omega $。
② 电热水壶正常工作时功率为额定功率,消耗的电能 $ W = P_{额}t = 1000\ \mathrm{W} × 300\ \mathrm{s} = 3 × 10^5\ \mathrm{J} $。
(3) 电路图设计:温控开关 $ S_{温控} $ 与 $ R_0 $ 并联,再与电阻 $ R $ 串联,接入电源和开关 $ S $(电路图如下):

工作原理:开关 $ S $ 闭合,温控开关 $ S_{温控} $ 断开时,$ R $ 与 $ R_0 $ 串联,总电阻较大,电路功率较小,处于保温状态;当温控开关 $ S_{温控} $ 闭合时,$ R_0 $ 被短路,只有 $ R $ 接入电路,功率为额定功率,处于加热状态,且加热功率保持不变。
【答案】
(1) 绝缘体
(2) ① $ R = 48.4\ \Omega $;② $ W = 3 × 10^5\ \mathrm{J} $
(3) 电路图:;工作原理:S闭合,温控开关断开,R、$ R_0 $同时工作,电路处于保温状态。
【知识点】
电功率计算、电能计算、电路设计
【点评】
本题结合生活中常用的电热水壶,考查安全用电常识、电功率与电能的计算,以及电路的设计,将物理知识与实际应用结合,既考查基础公式的应用,又考查电路设计的逻辑,难度适中。
【难度系数】
