1.（青海中考）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上。不料因阳光照射、水瓶聚光，车内物品被点燃，引发火灾。太阳光经过矿泉水瓶发生了
折射
（选填“反射”或“折射”），矿泉水瓶相当于凸透镜
。因此，车内不要放置有聚光效果的物品。答案
1. 折射 凸透镜
解析 装有水的矿泉水瓶相当于一个凸透镜，中间厚、边缘薄；凸透镜对光有会聚作用，会引燃车内物品。
解析 装有水的矿泉水瓶相当于一个凸透镜，中间厚、边缘薄；凸透镜对光有会聚作用，会引燃车内物品。
解析
【分析】
要解决这道题，需结合光的折射概念和凸透镜的特征分析：首先判断光的传播方式，光从空气进入矿泉水瓶中的水再射出，属于两种介质间的传播，对应折射现象；再根据矿泉水瓶的形状（中间厚、边缘薄）判断其光学元件类型，结合凸透镜对光的会聚作用，即可得出答案。
【解析】
1. 光的折射是指光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。太阳光经过矿泉水瓶时，从空气进入水中，再从水中射出到空气，属于两种介质间的传播，因此发生了折射。
2. 装有水的矿泉水瓶中间厚、边缘薄，符合凸透镜的结构特征，而凸透镜对光线有会聚作用，会使太阳光会聚，导致车内物品温度升高被点燃，因此矿泉水瓶相当于凸透镜。
【答案】
折射；凸透镜
【知识点】
光的折射、凸透镜对光的作用
【点评】
本题结合生活中的安全案例，考查光学基础知识点，体现了物理知识与生活实际的联系，难度较低，侧重对概念的理解应用。
【难度系数】
0.7
要解决这道题，需结合光的折射概念和凸透镜的特征分析：首先判断光的传播方式，光从空气进入矿泉水瓶中的水再射出，属于两种介质间的传播，对应折射现象；再根据矿泉水瓶的形状（中间厚、边缘薄）判断其光学元件类型，结合凸透镜对光的会聚作用，即可得出答案。
【解析】
1. 光的折射是指光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。太阳光经过矿泉水瓶时，从空气进入水中，再从水中射出到空气，属于两种介质间的传播，因此发生了折射。
2. 装有水的矿泉水瓶中间厚、边缘薄，符合凸透镜的结构特征，而凸透镜对光线有会聚作用，会使太阳光会聚，导致车内物品温度升高被点燃，因此矿泉水瓶相当于凸透镜。
【答案】
折射；凸透镜
【知识点】
光的折射、凸透镜对光的作用
【点评】
本题结合生活中的安全案例，考查光学基础知识点，体现了物理知识与生活实际的联系，难度较低，侧重对概念的理解应用。
【难度系数】
0.7

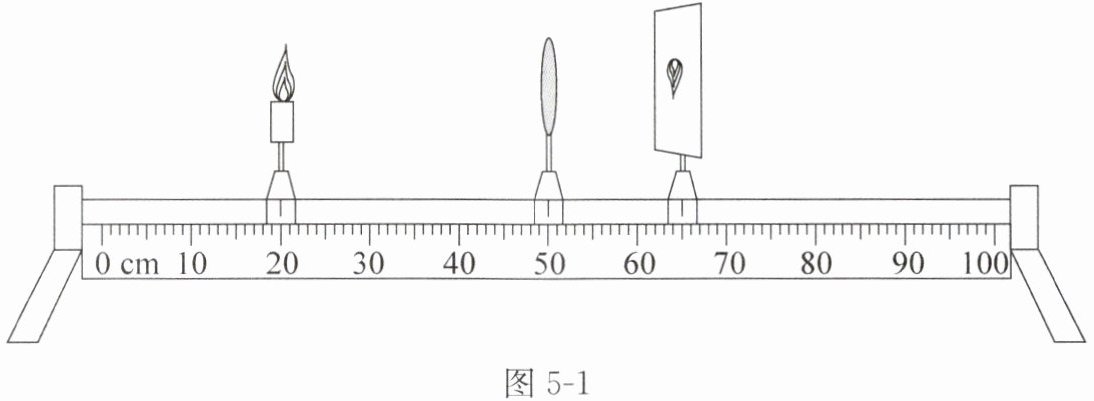

2.（河北中考）（多选）在探究凸透镜成像的规律的实验中，蜡烛、焦距为10 cm的凸透镜、光屏位置如图5-1所示，光屏上恰好呈现烛焰清晰的像。下列说法正确的是（
图5-1
A.投影仪就是利用这一规律成像的
B.将蜡烛放置在35 cm刻度处，仅向右移动光屏，能得到清晰、倒立、放大的实像
C.若飞来一只小虫落在凸透镜上，遮住凸透镜的部分区域，则光屏上烛焰的像不再完整
D.蜡烛、凸透镜、光屏位置不动，用焦距为8 cm的凸透镜替换该透镜，光屏上不再成清晰的像
BD
）。图5-1
A.投影仪就是利用这一规律成像的
B.将蜡烛放置在35 cm刻度处，仅向右移动光屏，能得到清晰、倒立、放大的实像
C.若飞来一只小虫落在凸透镜上，遮住凸透镜的部分区域，则光屏上烛焰的像不再完整
D.蜡烛、凸透镜、光屏位置不动，用焦距为8 cm的凸透镜替换该透镜，光屏上不再成清晰的像
答案
2. BD 解析 物距大于像距，此时成倒立、缩小的实像，照相机就是利用这一规律成像的。将蜡烛放置在35 cm刻度处，物距在焦距与2倍焦距之间，像应成在2倍焦距以外，仅向右移动光屏，能得到清晰、倒立、放大的实像。若飞来一只小虫落在凸透镜上，遮住凸透镜的部分区域，则光能透过透镜的其他部位，光屏上烛焰的像仍完整，由于透过的光减少，像变暗。蜡烛、凸透镜位置不动，用焦距为8 cm的凸透镜替换该透镜，相当于增大了物距，要想在光屏上成清晰的像，要减小像距，即光屏向左移动，所以若光屏不移动，则不再成清晰的像。
解析
【分析】首先明确凸透镜焦距f=10cm，计算图中物距和像距：蜡烛在20cm刻度，凸透镜在50cm，物距u=50cm-20cm=30cm；光屏在65cm，像距v=65cm-50cm=15cm。结合凸透镜成像规律，逐一分析各选项：先判断当前成像的应用，再分析蜡烛移动后的成像情况、透镜遮挡的影响、换焦距更小透镜后的成像变化。
【解析】已知凸透镜焦距f=10cm，图中物距u=30cm＞2f，像距v=15cm，满足f＜v＜2f，成倒立、缩小的实像，对应照相机原理，故A错误。蜡烛移到35cm刻度处时，物距u'=50cm-35cm=15cm，处于f与2f之间，根据规律，像距应大于2f（＞20cm），向右移动光屏可得到清晰倒立、放大的实像，故B正确。小虫遮住凸透镜部分区域时，透镜其余部分仍能折射光线，光屏上的像完整，仅亮度变暗，故C错误。换用焦距8cm的凸透镜，焦距变小，会聚能力增强，像会成在光屏前方，蜡烛、凸透镜位置不动，光屏不移动则无法成清晰像，故D正确。综上，正确选项为BD。
【答案】BD
【知识点】凸透镜成像规律、透镜焦距对成像的影响
【点评】本题为中考常见的凸透镜成像规律应用多选题，需准确计算物距、像距，理解透镜遮挡、焦距变化的成像影响，易错点在于误判透镜遮挡对像完整性的影响，需仔细分析。
【难度系数】0.5
【解析】已知凸透镜焦距f=10cm，图中物距u=30cm＞2f，像距v=15cm，满足f＜v＜2f，成倒立、缩小的实像，对应照相机原理，故A错误。蜡烛移到35cm刻度处时，物距u'=50cm-35cm=15cm，处于f与2f之间，根据规律，像距应大于2f（＞20cm），向右移动光屏可得到清晰倒立、放大的实像，故B正确。小虫遮住凸透镜部分区域时，透镜其余部分仍能折射光线，光屏上的像完整，仅亮度变暗，故C错误。换用焦距8cm的凸透镜，焦距变小，会聚能力增强，像会成在光屏前方，蜡烛、凸透镜位置不动，光屏不移动则无法成清晰像，故D正确。综上，正确选项为BD。
【答案】BD
【知识点】凸透镜成像规律、透镜焦距对成像的影响
【点评】本题为中考常见的凸透镜成像规律应用多选题，需准确计算物距、像距，理解透镜遮挡、焦距变化的成像影响，易错点在于误判透镜遮挡对像完整性的影响，需仔细分析。
【难度系数】0.5

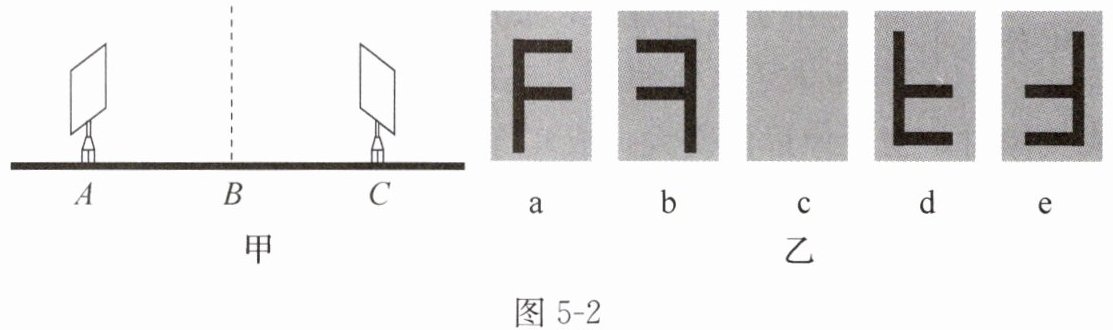

3.（安徽中考）某小组探究平面镜和凸透镜成像的特点，将光源和光屏分别竖直放置在水平光具座上的A、C位置，B是A、C连线的中点，如图5-2甲所示。在A、B之间朝向A观察，看到的光源形状如图5-2乙中的a所示。
（1）在B处竖直放置一块平面镜，镜面朝向光源，小丽在A、B之间观察平面镜中的像，小明在B、C之间观察光屏。此后，小亮将平面镜更换为一个凸透镜，恰能在光屏上成等大的像，他在B、C之间观察光屏上的像。上述实验过程中，小丽、小明和小亮观察到的分别是图乙中的
A. a、c、e B. b、c、d C. b、b、d D. b、b、e
（2）小亮继续实验，要在光屏上得到一个缩小的像，若要保持光源位置不变，则可将凸透镜向
（1）在B处竖直放置一块平面镜，镜面朝向光源，小丽在A、B之间观察平面镜中的像，小明在B、C之间观察光屏。此后，小亮将平面镜更换为一个凸透镜，恰能在光屏上成等大的像，他在B、C之间观察光屏上的像。上述实验过程中，小丽、小明和小亮观察到的分别是图乙中的
B
。A. a、c、e B. b、c、d C. b、b、d D. b、b、e
（2）小亮继续实验，要在光屏上得到一个缩小的像，若要保持光源位置不变，则可将凸透镜向
C
（选填“A”或“C”）移动，并调节光屏的位置，直到呈现清晰的像。答案
3. (1) B (2) C
解析 (1) 平面镜成像原理是光的反射，成正立、等大的虚像，虚像与物体左右相反。所以小丽在A、B之间观察平面镜中的像，由于光的反射，看到的像是b。小明在B、C之间观察光屏，由于虚像不能用光屏承接，所以小明在光屏上看不到像，看到的是c。在B点放置凸透镜，此时u=v=2f，在光屏上成倒立、等大的实像，像的上下、左右均相反，小亮观察到的像是d。
(2) 根据凸透镜成像的规律可知，要在光屏上得到一个缩小的像，物距u＞2f，光源位置不变，需将凸透镜向C移动，并调节光屏的位置直到呈现清晰的像。
解析 (1) 平面镜成像原理是光的反射，成正立、等大的虚像，虚像与物体左右相反。所以小丽在A、B之间观察平面镜中的像，由于光的反射，看到的像是b。小明在B、C之间观察光屏，由于虚像不能用光屏承接，所以小明在光屏上看不到像，看到的是c。在B点放置凸透镜，此时u=v=2f，在光屏上成倒立、等大的实像，像的上下、左右均相反，小亮观察到的像是d。
(2) 根据凸透镜成像的规律可知，要在光屏上得到一个缩小的像，物距u＞2f，光源位置不变，需将凸透镜向C移动，并调节光屏的位置直到呈现清晰的像。
解析
【分析】
首先，需明确平面镜成像与凸透镜成像的核心特点：平面镜成正立、等大的虚像，像与物体左右相反、上下不变，且虚像无法用光屏承接；凸透镜成实像时，当物距等于像距（$u=v=2f$）时，成倒立、等大的实像，倒立像的上下、左右均与物体相反。结合凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像，据此分析各问。
【解析】
（1）①小丽在A、B之间观察平面镜中的像：平面镜成像为正立、等大的虚像，像与物体关于镜面对称（左右相反），原光源为图乙的“F（a）”，左右相反后对应图b，故小丽看到的是b；
②小明在B、C之间观察光屏：平面镜成的是虚像，虚像无法用光屏承接，因此光屏上无像，小明看到空白的图c；
③更换为凸透镜后，B是AC中点，故物距$u=AB$、像距$v=BC$，即$u=v$，此时凸透镜成倒立、等大的实像，倒立像的上下、左右均与原物体相反，原“F”的倒立像对应图d，故小亮看到的是d。因此三人观察到的分别是b、c、d，对应选项B。
（2）要在光屏上得到缩小的像，根据凸透镜成像规律，需满足物距$u＞2f$。光源位置不变，若将凸透镜向C移动，光源（A）到凸透镜的距离（物距）会增大，当物距大于2倍焦距时，即可成缩小的实像，故凸透镜应向C移动。
【答案】
（1）B；（2）C
【知识点】
平面镜成像特点、凸透镜成像规律
【点评】
本题结合平面镜与凸透镜成像特点综合考查，需区分虚像与实像的承接差异，熟练掌握凸透镜成像规律是解题关键，属于光学基础应用的中等难度题目，能有效检验学生对成像规律的理解与应用能力。
【难度系数】
0.5
首先，需明确平面镜成像与凸透镜成像的核心特点：平面镜成正立、等大的虚像，像与物体左右相反、上下不变，且虚像无法用光屏承接；凸透镜成实像时，当物距等于像距（$u=v=2f$）时，成倒立、等大的实像，倒立像的上下、左右均与物体相反。结合凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像，据此分析各问。
【解析】
（1）①小丽在A、B之间观察平面镜中的像：平面镜成像为正立、等大的虚像，像与物体关于镜面对称（左右相反），原光源为图乙的“F（a）”，左右相反后对应图b，故小丽看到的是b；
②小明在B、C之间观察光屏：平面镜成的是虚像，虚像无法用光屏承接，因此光屏上无像，小明看到空白的图c；
③更换为凸透镜后，B是AC中点，故物距$u=AB$、像距$v=BC$，即$u=v$，此时凸透镜成倒立、等大的实像，倒立像的上下、左右均与原物体相反，原“F”的倒立像对应图d，故小亮看到的是d。因此三人观察到的分别是b、c、d，对应选项B。
（2）要在光屏上得到缩小的像，根据凸透镜成像规律，需满足物距$u＞2f$。光源位置不变，若将凸透镜向C移动，光源（A）到凸透镜的距离（物距）会增大，当物距大于2倍焦距时，即可成缩小的实像，故凸透镜应向C移动。
【答案】
（1）B；（2）C
【知识点】
平面镜成像特点、凸透镜成像规律
【点评】
本题结合平面镜与凸透镜成像特点综合考查，需区分虚像与实像的承接差异，熟练掌握凸透镜成像规律是解题关键，属于光学基础应用的中等难度题目，能有效检验学生对成像规律的理解与应用能力。
【难度系数】
0.5
