7. 小华在实验室测量额定电压为2.5 V的小灯泡的电阻。

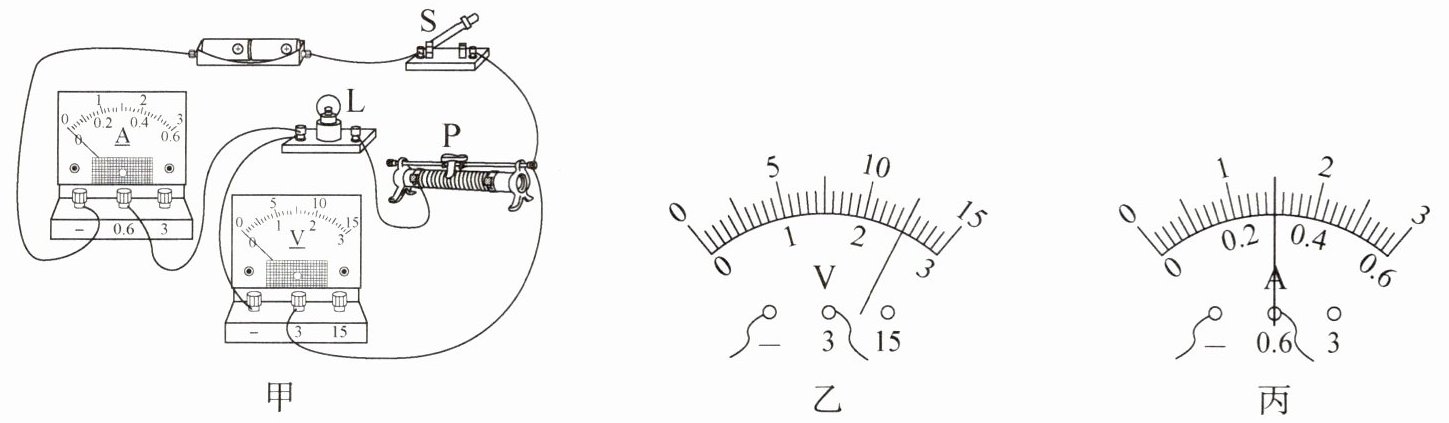

（1）小华连接的实物电路如图甲所示，电路的连接有一处错误，请你在错接的导线上画“×”，然后用笔画线表示导线，画出正确的接线，注意导线不要交叉。

（2）小华改正错误的电路连接后，进行实验。他闭合开关S前，应将滑动变阻器的滑片P移动到最（选填“左”或“右”）端。

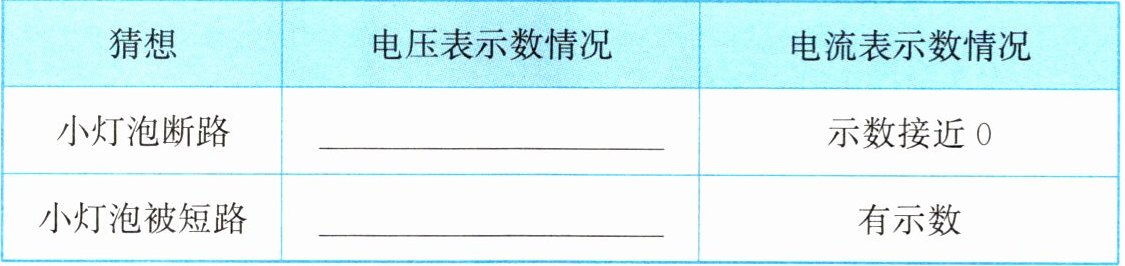

（3）开关闭合后小灯泡不亮，经过分析，小华猜想了一些可能的原因。请根据他的分析，将表中电压表和电流表的示数情况在空白处补充完整。

（4）排除故障后，闭合开关S，调节滑动变阻器的滑片P到某一位置，观察到电压表和电流表的示数分别如图乙、丙所示，则此时通过小灯泡的电流为 A，小灯泡正常发光时的电阻为 Ω（结果保留一位小数）。

（1）在电压表正接线柱与滑动变阻器右端相连的导线上画“×”，并用笔画线将电压表正接线柱与灯泡右端接线柱连接。
（2）左
（3）3V；0
（4）0.3；8.3

【分析】
本题是测量小灯泡电阻的电学实验题，需分步骤分析：
1. 第一问：电压表应并联在被测用电器（小灯泡）两端，需先找出错误接线，再按规则修正；
2. 第二问：闭合开关前滑动变阻器需调至最大阻值处，目的是保护电路，根据滑动变阻器接线确定滑片位置；
3. 第三问：分析小灯泡不亮的故障，若断路则电流表无示数、电压表测电源电压，对应补充示数；
4. 第四问：读取电流表、电压表示数，利用欧姆定律计算小灯泡正常发光时的电阻，注意量程和分度值。
【解析】
（1）电压表的使用规则是并联在被测电路两端，测量小灯泡电阻时，电压表应并联在小灯泡两端。原电路中电压表正接线柱连接滑动变阻器右端的导线错误，在该导线上画“×”，将电压表正接线柱改接到小灯泡的右端接线柱，使电压表并联在小灯泡两端，量程选择0~3V（匹配小灯泡额定电压2.5V）。
（2）闭合开关前，滑动变阻器的滑片应移到接入电路电阻最大的位置以保护电路。由实物电路可知，滑动变阻器接入左下接线柱，滑片移到最左端时接入电阻丝最长、电阻最大，故填“左”。
（3）若小灯泡断路，电路中几乎无电流，电流表示数为0；此时电压表串联在电路中，测电源电压，若电源电压为3V，则电压表示数为3V，故补充为3V、0。
（4）电流表选用0~0.6A量程，分度值0.02A，示数为0.3A；电压表选用0~3V量程，示数为2.5V（小灯泡正常发光时的电压），根据欧姆定律$R=\frac{U}{I}$，电阻为$\frac{2.5V}{0.3A}\approx8.3Ω$。
【答案】
（1）在电压表正接线柱与滑动变阻器右端相连的导线上画“×”，并用笔画线将电压表正接线柱与灯泡右端接线柱连接；（2）左；（3）3V；0；（4）0.3；8.3
【知识点】
电路连接、滑动变阻器使用、电路故障分析、欧姆定律应用
【点评】
本题围绕“测量小灯泡的电阻”核心实验展开，涵盖电路连接、滑动变阻器操作、故障分析和电阻计算等基础电学知识点，是初中电学常考题型，考查学生的实验操作与分析能力，难度适中。
【难度系数】
0.6
