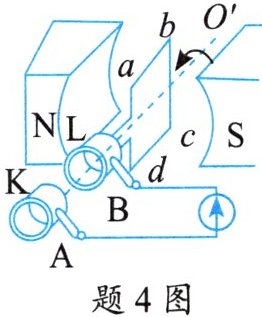

4. 如题4图所示,关于交流发电机,以下说法正确的是。
①当线圈平面转至与磁感线垂直位置时,感应电流为零；②当线圈平面转过与磁感线平行位置时,感应电流改变方向；③当线圈平面转至与磁感线平行位置时,感应电流为零；④当线圈平面转过与磁感线方向垂直位置时,感应电流方向改变。

①④

①线圈平面与磁感线垂直时为中性面，不切割磁感线，感应电流为零，正确；②感应电流方向在经过中性面（与磁感线垂直位置）时改变，平行位置不改变，错误；③线圈平面与磁感线平行时，切割磁感线最有效，感应电流最大，错误；④线圈转过中性面（与磁感线垂直位置）时，切割方向相反，感应电流方向改变，正确。

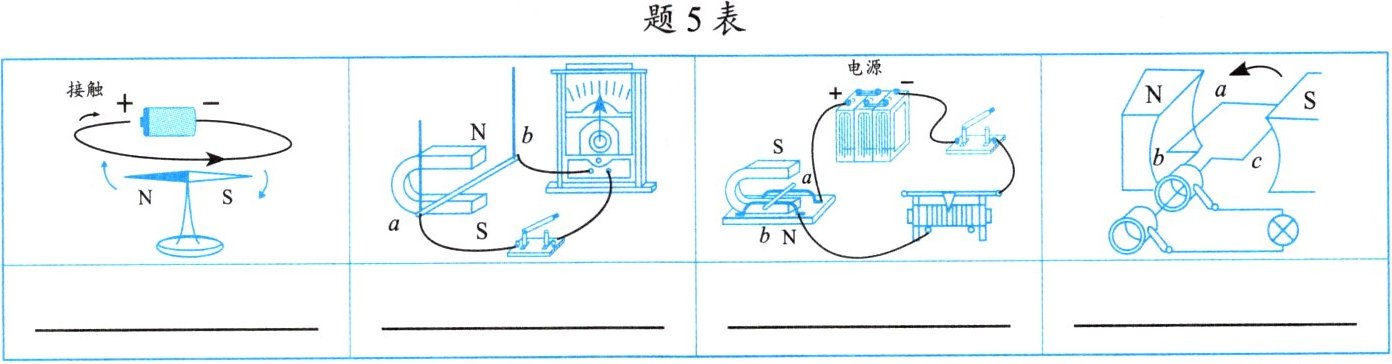

5. 题5表中有4个装置,请分别将其原理填入对应空格处。
|||||

|||||

电流的磁效应
电磁感应
电流的磁效应
电磁感应

第一个装置有电源，小磁针偏转，是电流的磁效应（奥斯特实验原理）；第二个装置无电源，有灵敏电流计，是闭合电路导体切割磁感线产生电流，为电磁感应现象；第三个装置有电源，通电导体在磁场中受力，是磁场对通电导体的作用（电动机原理）；第四个装置无电源，线圈在磁场中转动产生电流，为电磁感应现象（发电机原理）。

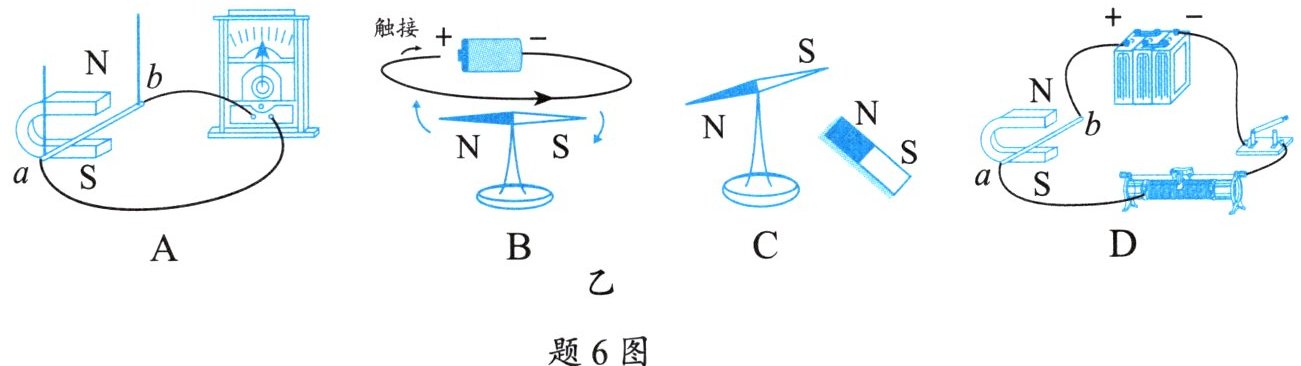

6. 题6图甲是一款带滚轮的书包,其内部没有装电池,但拖动书包使轮子滚动时,嵌在轮子里的LED灯会发光。题6图乙中各实验装置能反映此现象原理的是()。

A

拖动书包轮子滚动时LED灯发光，原理为电磁感应（磁生电），需满足闭合电路、部分导体切割磁感线。A装置中，闭合电路的部分导体ab在磁场中切割磁感线，电路中有感应电流产生，符合电磁感应原理；B为奥斯特实验，说明电流的磁效应；C为磁极间相互作用；D为通电导体在磁场中受力运动，是电动机原理。故A正确。

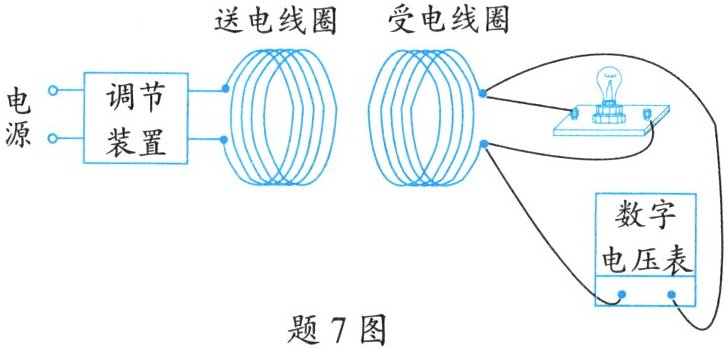

7. 题7图是科技小组的同学利用电磁转换的知识制作的“电能无线传输”装置的示意图。图中送电线圈利用电流产生磁场,受电线圈利用磁场产生电流。受电线圈正对并靠近送电线圈可以产生电流,使灯泡发光,实现电能的无线传输。

(1)送电线圈是利用电流的______效应工作的,这个现象是由丹麦物理学家______最先发现的。
(2)受电线圈产生电流的原理是______,与之原理相同的是______(电动机/发电机)。
(3)受电线圈中电流大小可以通过灯泡______来反映。

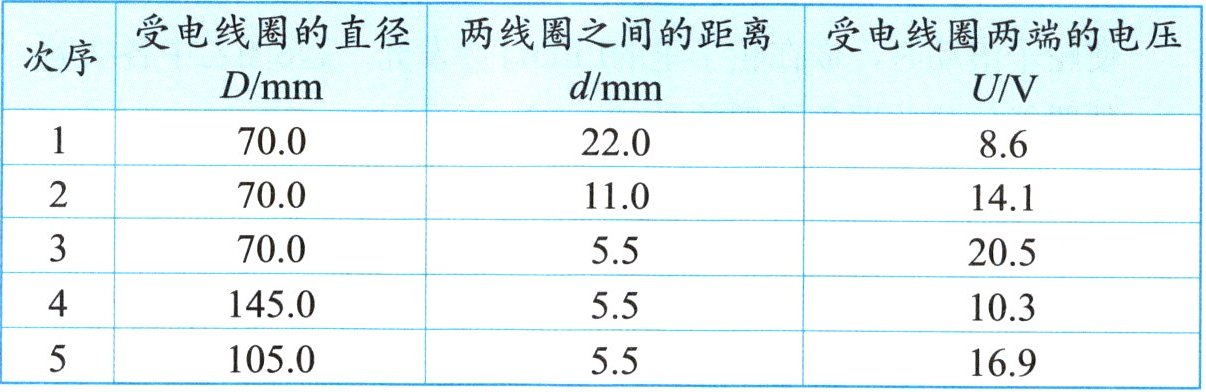

(4)在电源、调节装置和送电线圈不改变的情况下,该小组同学想探究影响受电线圈两端电压大小的因素,猜想它可能与受电线圈的匝数、直径及两线圈之间的距离有关。通过查阅资料,他们了解到受电线圈两端电压与线圈匝数的关系。接着,他们用相同材质的漆包线绕制了多个匝数相同直径不同的受电线圈,对其余两个猜想进行探究(送电线圈直径为70.0mm)。实验数据见题7表。
|次序|受电线圈的直径D/mm|两线圈之间的距离d/mm|受电线圈两端的电压U/V|
|1|70.0|22.0|8.6|
|2|70.0|11.0|14.1|
|3|70.0|5.5|20.5|
|4|145.0|5.5|10.3|
|5|105.0|5.5|16.9|

分析______三次实验数据可初步得出结论：在受电线圈的直径和匝数相同时,两线圈之间的距离越小,受电线圈两端的电压越大。
(5)通过实验,小组同学发现电能无线传输存在传输距离______的缺点。尽管如此,电能无线传输技术仍然有着广阔的应用前景,如部分手机和电动牙刷的无线充电装置已经采用了该技术。

磁
奥斯特
电磁感应
发电机
亮度
1、2、3
小
