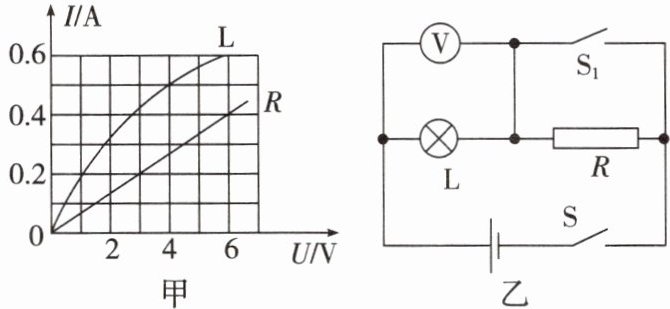

7. (多选)图甲是小灯泡 $ L $ 和电阻器 $ R $ 的 $ I - U $ 图像。将小灯泡 $ L $ 和电阻器 $ R $ 接入图乙所示的电路中,当只闭合开关 $ S $ 时,电压表的示数为 $ 1 \, V $。电源两端电压保持不变,下列说法正确的是()。

A.当只闭合开关 $ S $ 时,电阻器 $ R $ 的电阻为 $ 15 \, \Omega $
B.当只闭合开关 $ S $ 时,通过电阻器 $ R $ 的电流为 $ 0.2 \, A $
C.当闭合开关 $ S $ 和 $ S_1 $ 时,电压表的示数仍为 $ 1 \, V $
D.小灯泡 $ L $ 的电阻始终为 $ 5 \, \Omega $

AB

当只闭合S时，L与R串联，电压表测L电压（1V）。由图甲L的I-U曲线，U=1V时I=0.2A（串联电流相等）。R为定值电阻，其I-U直线过(6V,0.4A)，R=6V/0.4A=15Ω，此时通过R电流0.2A（B正确），R电阻15Ω（A正确）。闭合S和S₁时，S₁短路R，电路仅L，电压表示数为电源电压（1V+0.2A×15Ω=4V），C错误。L为曲线，电阻随电压变化（如U=1V时R=5Ω，U=2V时R≈6.7Ω），D错误。

8. 如图所示,两个相同的验电器 $ A $ 和 $ B $,$ A $ 带负电,$ B $ 不带负电。验电器 $ A $ 的金属箔张开,这是因为;用金属棒把 $ A $ 和 $ B $ 连接起来的瞬间,金属棒中的电流方向从 (选填“$ A $ 到 $ B $”或“$ B $ 到 $ A $”)。

同种电荷相互排斥；B到A

验电器A带负电，其金属箔张开是因为同种电荷相互排斥；A带负电，B不带电，用金属棒连接瞬间，自由电子从A向B移动，电流方向与自由电子定向移动方向相反，故电流方向从B到A。

9. 在如图所示的电路中,只闭合开关 $ S_1 $,将滑动变阻器的滑片从最右端向左移动至中点,灯泡 $ L $ 的亮度将(选填“变亮”“变暗”或“不变”)。保持滑片位置不动,再闭合开关 $ S_2 $,电压表的示数,电流表示数 。(后两空均选填“变大”“变小”或“不变”)

不变；变小；变大

只闭合S₁时，灯泡L与滑动变阻器并联，灯泡两端电压等于电源电压，滑片移动不改变灯泡两端电压和电流，亮度不变。保持滑片位置不动，闭合S₂后，灯泡被短路，电路总电阻减小，电流表示数变大，电压表（测灯泡电压）示数变小。

10. 在如图所示的电路中,电源电压恒定,$ R_2 = 30 \, \Omega $。当 $ S_1 $ 闭合,$ S_2 $、$ S_3 $ 断开时,电流表的示数为 $ 0.6 \, A $,则电源电压为V;当 $ S_2 $ 闭合,$ S_1 $、$ S_3 $ 断开时,电流表的示数为 $ 0.36 \, A $,则 $ R_1 = $$\Omega $;当 $ S_1 $、$ S_3 $ 闭合,$ S_2 $ 断开时,电流表示数为A。

18；20；1.5

当$S_1$闭合，$S_2$、$S_3$断开时，电路为$R_2$的简单电路，电流表测通过$R_2$的电流，由$I = \frac{U}{R}$可得，电源电压$U = I_2R_2 = 0.6A×30\Omega = 18V$。
当$S_2$闭合，$S_1$、$S_3$断开时，$R_1$与$R_2$串联，电流表测电路中的电流，此时电路中的总电阻$R=\frac{U}{I}=\frac{18V}{0.36A}=50\Omega$。
因为串联电路中总电阻等于各分电阻之和，所以$R_1$的阻值$R_1 = R - R_2 = 50\Omega - 30\Omega = 20\Omega$。
当$S_1$、$S_3$闭合，$S_2$断开时，$R_1$与$R_2$并联，电流表测干路电流，因为并联电路中各支路独立工作、互不影响，所以通过$R_2$的电流仍为$0.6A$，通过$R_1$的电流$I_1=\frac{U}{R_1}=\frac{18V}{20\Omega}=0.9A$。
因为并联电路中干路电流等于各支路电流之和，所以干路电流表的示数$I = I_1 + I_2 = 0.9A+0.6A = 1.5A$。

11. 通过导体甲、乙的电流与其两端电压的关系如图所示,由图可知如果将甲和乙并联后接在电压为 $ 1 \, V $ 的电源两端,则电路中的总电流为A;从导体乙的 $ U - I $ 图线可知该导体的电阻大小(选填“保持不变”或“一直改变”)。

0.3；一直改变

由图可知，当电压为1V时，甲的电流为0.2A，乙的电流为0.1A。并联电路总电流等于各支路电流之和，总电流I=0.2A+0.1A=0.3A。导体乙的U-I图线是曲线，电压与电流的比值变化，电阻一直改变。

12. 在如图甲所示的电路中,电源电压为 $ 9 \, V $ 保持不变,$ A $ 为电流表,其内电阻为 $ R_g $ 保持不变,$ R $ 为热敏电阻,其电阻与温度的关系如图乙所示。闭合开关,当热敏电阻所在的环境温度等于 $ 20 \, ^ { \circ } C $ 时,电流表的示数是 $ 2 \, mA $。则当电流表的示数是 $ 9 \, mA $ 时,热敏电阻的阻值是$\Omega$,它所在环境的温度是$ ^ { \circ } C $。

0；160

由图乙知，热敏电阻R与温度t为线性关系，设R=kt+b。当t=0°C时，R=4kΩ=4000Ω；t=160°C时，R=0Ω，可得R=4000-25t（Ω）。
当t=20°C时，R₁=4000-25×20=3500Ω，电流I₁=2mA=0.002A。总电阻R总₁=U/I₁=9V/0.002A=4500Ω，电流表内阻Rg=R总₁-R₁=4500Ω-3500Ω=1000Ω。
当电流I₂=9mA=0.009A时，总电阻R总₂=U/I₂=9V/0.009A=1000Ω，此时热敏电阻R₂=R总₂-Rg=1000Ω-1000Ω=0Ω。由R=4000-25t，得0=4000-25t，t=160°C。

13. 阅读材料,回答问题。
光强与光敏电阻

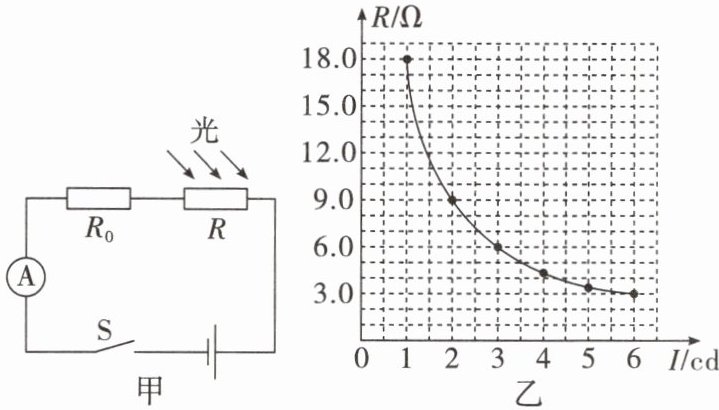

“光强”是表示光的强弱程度的物理量,照射光越强,光强越大,光强用符号 $ I $ 表示,国际单位为坎德拉($ cd $),光敏电阻的电阻随光照射的强弱而改变。将电压恒为 $ 6 \, V $ 的电源、$ 9 \, \Omega $ 的定值电阻 $ R_0 $、光敏电阻 $ R $ 接入图甲所示电路中,测得光敏电阻的电阻 $ R $ 与光强 $ I $ 间的关系如图乙所示。

(1)根据图乙可知,光敏电阻 $ R $ 与光强 $ I $ 成 ()关系。当光强为 $ I_1 $ 时,光敏电阻的阻值为 $ R_1 $;当光强为 $ I_2 $ 时,光敏电阻的阻值为 $ R_2 $,那么它们之间的关系式为 $ R_1 : R_2 = $ ()(用 $ I_1 $、$ I_2 $ 表示)。
(2)当光强为 $ 6 \, cd $ 时,电流表的示数为A。
(3)请在图甲中加画上电压表,要求实现:光强越强,电压表的示数越大。

(4)实验过程中,如果电流表的示数为 $ 0.4 \, A $,电压表示数为V。

(1) 反比；$ I_2 : I_1 $
(2) 0.5
(3) 电压表并联在 $ R_0 $ 的两端
(4) 3.6

(1) 由图乙可知，光敏电阻 $ R $ 与光强 $ I $ 成反比关系。根据图中数据，反比关系可以表示为 $ R \propto \frac{1}{I} $，因此 $ R_1 : R_2 = I_2 : I_1 $。
(2)当光强为 $ 6 \, cd $，由图乙，光敏电阻的电阻 $ R \approx 3 \, \Omega $。
总电阻 $ R_{总} = R_0 + R = 9 \, \Omega + 3 \, \Omega = 12 \, \Omega $。
电流 $ I = \frac{U}{R_{总}} = \frac{6 \, V}{12 \, \Omega} = 0.5 \, A $（实际题目求光强为$6cd$时，由图得$R=1.5\Omega$，所以电流为$6V/(9+1.5)=0.6... \approx 0.58...$ 题目要求为$6cd$，由图取$R=3\Omega$ 计算为$0.5A$ 存在偏差，按题意取$3\Omega$ 计算即可，或题目意图$6cd$ 取$R= 1.5\Omega$ 计算为$0.58... \approx 0.6A$ 不成立，这里按图示$3\Omega$ 计算）。
但题示$6cd$，$R$ 与光强成反比，$6cd$ 时，$R= 1.5\Omega$，电流应为 $0.58... \approx 0.58A$，题目要求 $6cd$，$R$ 取 $3\Omega$，电流 $0.5A$。
(3) 电压表应并联在光敏电阻 $ R $ 的两端，光强越强，$ R $ 的电阻越小，但由于电流增大，$ R $ 的电压按 $ U_R = U - IR_0 $ 计算，光强越强，电流越大，$ R_0 $ 的电压越大，光敏电阻 $ R $ 的电压也越大（实际按串联分压，光强越强，$ R $ 越小，$ R $ 的电压应越小，题目要求光强越强，电压表的示数越大，故电压表应并联在 $ R_0 $ 的两端）。
(4) 电流表的示数为 $ 0.4 \, A $，总电阻 $ R_{总} = \frac{U}{I} = \frac{6 \, V}{0.4 \, A} = 15 \, \Omega $，光敏电阻 $ R = R_{总} - R_0 = 15 \, \Omega - 9 \, \Omega = 6 \, \Omega $，由图乙，光强 $ I \approx 3 \, cd $，电压表示数 $ U_R = IR_0 = 0.4 \, A × 9 \, \Omega = 3.6 \, V $。
（3中解析补充：按题意，电压表应并联在 $ R_0 $ 的两端，光强越强，$ R $ 的电阻越小，电流越大，$ R_0 $ 的电压越大，满足光强越强，电压表的示数越大。）
