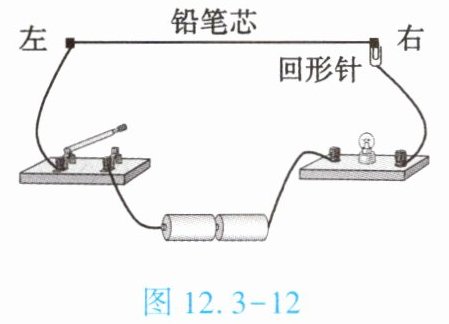

8. (★★★)(2024·徐州)如图12.3-12所示,小明用铅笔芯做滑动变阻器,设计并制作了一个模拟的调光灯。器材有：电池(电压为3V)、小灯泡(2.5V 0.3A)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是联。
(2)闭合开关,回形针向左移,小灯泡的亮度变。
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为V时,在铅笔芯上标记此时回形针的位置。为了安全使用调光灯,回形针向左调节不能超过此位置。
(4)甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω,乙的电阻为10Ω。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高。甲、乙两根铅笔芯相比,甲的。
A. 调节范围大,调节精度高
B. 调节范围大,调节精度低
C. 调节范围小,调节精度高
D. 调节范围小,调节精度低

(1)串
(2)亮
(3)2.5
(4)B

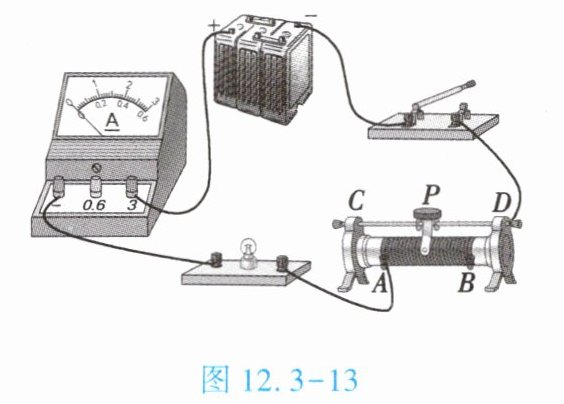

9. (★★★)在用滑动变阻器改变灯泡亮度的实验中,同学们连接了如图12.3-13所示的电路。

(1)请在虚线框内画出图12.3-13相应的电路图。
(2)连接完电路,闭合开关前,应将滑动变阻器的滑动头P移到______(填“A”或“B”)端。闭合开关后,在调节滑动变阻器的滑动头P的位置时,手调节滑动头P,眼睛应该观察______(填“滑动变阻器”或“电流表的示数”)。
(3)甲同学连接好电路,闭合开关后,发现无论怎样移动滑动头P,电流表的示数都比较小且保持不变,灯泡的亮度也不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了______(填字母)两个接线柱。
(4)丙同学连接电路时,当接完最后一根导线,灯泡立刻发出耀眼的光并很快熄灭。请找出实验操作中的两个不当之处(滑动变阻器选择了“一上一下”两个接线柱)：
①______；
②______。
(1) 电路图：电源、开关、滑动变阻器（一上一下接线）、灯泡、电流表串联。
(2) 第一空： 第二空：
(3)
(4) ① ；②

(1) 电路图：
电源、开关、滑动变阻器（一上一下接线）、灯泡、电流表串联。
(2)
第一空：B
第二空：电流表的示数
(3) A、B
(4)
① 连接电路时开关未断开
② 滑动变阻器初始阻值未调到最大
