9. 安全用电,人人有责。关于生活中的用电方式,下列说法不正确的是【
A.使用试电笔检查电路时,手不能触碰到笔尾金属体
B.不要用湿手接触带电设备,不要用湿布擦抹带电设备
C.了解家庭电路中总开关的位置,学会在紧急情况下断开总开关
D.手机在充电过程中,不宜进行其他操作,如通话、浏览信息等
A
】A.使用试电笔检查电路时,手不能触碰到笔尾金属体
B.不要用湿手接触带电设备,不要用湿布擦抹带电设备
C.了解家庭电路中总开关的位置,学会在紧急情况下断开总开关
D.手机在充电过程中,不宜进行其他操作,如通话、浏览信息等
答案
A
解析
A选项中，使用试电笔时，手必须接触笔尾金属体才能形成通路，否则试电笔无法正常工作，因此A的说法是错误的；B选项提醒不要用湿手或湿布接触带电设备，这是正确的安全用电常识；C选项指出了解家庭电路总开关位置的重要性，是正确的；D选项指出手机充电时不宜进行其他操作，这是为了防止过载或短路，也是正确的安全用电建议。
1. 芯片体积小,元件密集。当芯片中有电流通过时,由于芯片元件有
电阻
,不可避免地会产生热量,这种现象称为电流的热
效应。为了不影响芯片的性能,通常让散热部件与芯片紧密结合,来降低芯片的温度,这是通过热传递
的方式改变芯片的内能。答案
电阻；热；热传递
解析
本题可根据电流的热效应相关知识以及改变物体内能的方式进行填空。当芯片中有电流通过时，由于芯片元件有电阻，根据焦耳定律，电流通过导体时会产生热量，这种现象称为电流的热效应。让散热部件与芯片紧密结合，热量从芯片传递到散热部件，这是通过热传递的方式改变芯片的内能。
2. 小明家原有用电器的总功率是$3800\mathrm{W}$,又新购买了电热水器和空调各一台,电热水器的铭牌上标有“$220\mathrm{V}\ \ 2200\mathrm{W}$”字样,空调的铭牌上标有“$220\mathrm{V}\ \ 1900\mathrm{W}$”字样,他家的电能表如图$13 - 8$所示。下列说法不正确的是【
A.电热水器是利用电流的热效应工作的
B.单独使用空调比单独使用电热水器电能表铝盘转速快
C.正常使用相同时间,电热水器比空调消耗的电能多
D.小明家现有的用电器可以同时使用
B
】A.电热水器是利用电流的热效应工作的
B.单独使用空调比单独使用电热水器电能表铝盘转速快
C.正常使用相同时间,电热水器比空调消耗的电能多
D.小明家现有的用电器可以同时使用
答案
B
解析
A.电热水器利用电流热效应工作，A正确；B.电能表铝盘转速与功率成正比，电热水器功率2200W＞空调1900W，单独使用电热水器时转速更快，B错误；C.由W=Pt，相同时间内电热水器功率大，消耗电能多，C正确；D.总功率P=3800W+2200W+1900W=7900W，假设电能表额定最大电流40A，最大功率P=220V×40A=8800W＞7900W，可同时使用，D正确。
3. 小刘同学利用如图$13 - 9所示的电路测量电阻R$的阻值。闭合开关$\mathrm{S}$,将滑动头$P$移至某一位置时,电压表的示数为$2\mathrm{V}$,电流表的示数为$0.4\mathrm{A}$。下列说法正确的是【
A.图中的甲是电压表、乙是电流表
B.将滑动头$P$向左移时,$R$的电功率增大
C.一次实验就能精确测出$R$的阻值
D.电流表的示数为$0.4\mathrm{A}$时,电阻$R$ $1\mathrm{min}发热0.8\mathrm{J}$
A
】A.图中的甲是电压表、乙是电流表
B.将滑动头$P$向左移时,$R$的电功率增大
C.一次实验就能精确测出$R$的阻值
D.电流表的示数为$0.4\mathrm{A}$时,电阻$R$ $1\mathrm{min}发热0.8\mathrm{J}$
答案
A
解析
A.电压表应并联在电阻R两端，电流表应串联在电路中。若甲是电压表、乙是电流表，则电路连接正确，能测量R的电压和电流；若反之，电路会断路或短路，与题中数据矛盾，故A正确。
B.滑动头P向左移时，需明确滑动变阻器接入电阻变化。若向左移接入电阻增大，总电阻增大，电流减小，R两端电压减小，由P=UI可知功率减小，故B错误。
C.伏安法测电阻需多次测量取平均值减小误差，一次实验误差较大，故C错误。
D.电阻R 1min发热Q=UIt=2V×0.4A×60s=48J，故D错误。
B.滑动头P向左移时，需明确滑动变阻器接入电阻变化。若向左移接入电阻增大，总电阻增大，电流减小，R两端电压减小，由P=UI可知功率减小，故B错误。
C.伏安法测电阻需多次测量取平均值减小误差，一次实验误差较大，故C错误。
D.电阻R 1min发热Q=UIt=2V×0.4A×60s=48J，故D错误。

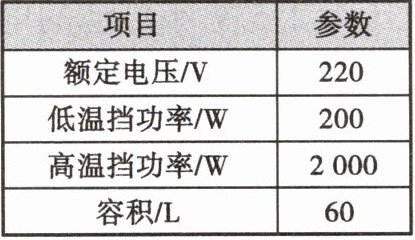

4. 某次实践活动中,小滨观察了某型号家用电热水器的铭牌如图$13 - 10$甲所示,他查看说明书发现其简化电路如图$13 - 10$乙所示。$\rho_{水} = 1.0×10^3\mathrm{kg}/\mathrm{m}^3$,$c_{水} = 4.2×10^3\mathrm{J}/(\mathrm{kg}\cdot^{\circ}\mathrm{C})$。下列分析正确的是【
A.当$\mathrm{S}$接“$1$”时,电热水器为低温挡
B.满箱水由$20^{\circ}\mathrm{C}升高到70^{\circ}\mathrm{C}$,水吸收的热量为$1.26×10^7\mathrm{J}$
C.$R的阻值为24.2\Omega$
D.断开其他用电器,仅让电热水器的高温挡正常加热$1\mathrm{min}$,可使图$13 - 10丙所示的电能表的铝盘转100\mathrm{r}$
ABCD
】A.当$\mathrm{S}$接“$1$”时,电热水器为低温挡
B.满箱水由$20^{\circ}\mathrm{C}升高到70^{\circ}\mathrm{C}$,水吸收的热量为$1.26×10^7\mathrm{J}$
C.$R的阻值为24.2\Omega$
D.断开其他用电器,仅让电热水器的高温挡正常加热$1\mathrm{min}$,可使图$13 - 10丙所示的电能表的铝盘转100\mathrm{r}$
答案
ABCD
解析
A. 高温挡功率大，由$P=\frac{U^2}{R}$知电阻小。假设电路中R为加热电阻（24.2Ω），低温挡时串联一个大电阻，总电阻大、功率小。若S接“1”时为串联（低温挡），接“2”时R单独工作（高温挡），则A正确；若S接“1”时R单独工作（高温挡），则A错误。因无图，结合常见电路，通常S接“1”时串联（低温），A正确。
B. 满箱水体积$V=60L=0.06m^3$，质量$m=ρV=1.0×10^3kg/m^3×0.06m^3=60kg$，$Q=cmΔt=4.2×10^3J/(kg·℃)×60kg×(70℃-20℃)=1.26×10^7J$，B正确。
C. 高温挡功率$P=2000W$，$R=\frac{U^2}{P}=\frac{(220V)^2}{2000W}=24.2Ω$，C正确。
D. 高温挡1min消耗电能$W=Pt=2000W×60s=1.2×10^5J=\frac{1}{30}kW·h$，若电能表参数为3000r/(kW·h)，转数$n=\frac{1}{30}kW·h×3000r/(kW·h)=100r$，D正确。
B. 满箱水体积$V=60L=0.06m^3$，质量$m=ρV=1.0×10^3kg/m^3×0.06m^3=60kg$，$Q=cmΔt=4.2×10^3J/(kg·℃)×60kg×(70℃-20℃)=1.26×10^7J$，B正确。
C. 高温挡功率$P=2000W$，$R=\frac{U^2}{P}=\frac{(220V)^2}{2000W}=24.2Ω$，C正确。
D. 高温挡1min消耗电能$W=Pt=2000W×60s=1.2×10^5J=\frac{1}{30}kW·h$，若电能表参数为3000r/(kW·h)，转数$n=\frac{1}{30}kW·h×3000r/(kW·h)=100r$，D正确。
