17. 如图所示,用笔画线替代导线将电路连接起来,要求灯泡不能独立工作。
答案
如图所示。

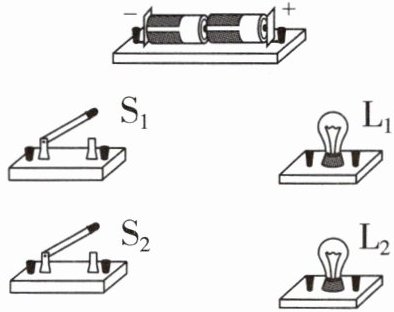

18. 请用笔画线代替导线,将图中的电路元件连接起来,要求灯泡 $ L_1 $ 与 $ L_2 $ 并联,开关 $ S_1 $ 控制整个电路,开关 $ S_2 $ 只控制灯泡 $ L_2 $。
答案
如图所示。

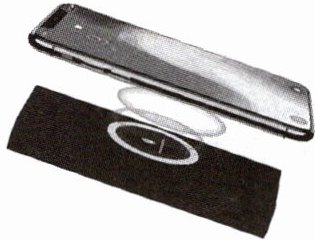

1. 某品牌手机拥有反向无线充电的技术。如图所示,将某款手机置于该品牌手机上,就能给这款手机充电。此时,该品牌手机相当于电路中的
电源
,该品牌手机将化学
能转化为电
能。答案
电源 化学 电
2. 河灯会是国家级非物质文化遗产之一,如图所示。在灯会现场,小明发现有一盏灯忽亮忽灭,其他灯亮度不发生变化,于是他判断灯的连接方式为
并联
(选填“串联”或“并联”),他判断的依据是这些灯在工作时互不影响
。答案
并联 这些灯在工作时互不影响
3. 随着生活水平的提高,人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的(
A.总开关
B.电源
C.用电器
D.导线
A
)A.总开关
B.电源
C.用电器
D.导线
答案
A

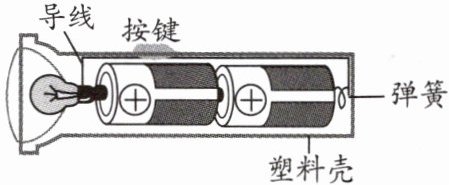

4. 手电筒的构造如图所示,手电筒内装了两节干电池。关于手电筒的电路,下列说法正确的是(
A.灯泡发光时,光能转化为电能
B.干电池为电源,按键为电路开关
C.金属弹簧为导体,不属于电路的一部分
D.按键与干电池的连接方式是并联
B
)A.灯泡发光时,光能转化为电能
B.干电池为电源,按键为电路开关
C.金属弹簧为导体,不属于电路的一部分
D.按键与干电池的连接方式是并联
答案
B

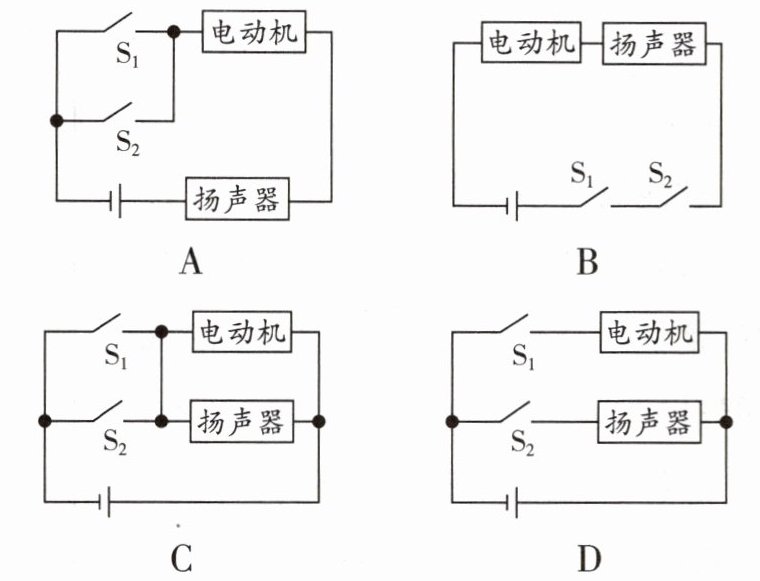

5. 消防安全关系到千万家庭的幸福生活,为此欢欢设计了一款防火门,火灾发生时智能开关 $ S_1 $ 会自动闭合,开关 $ S_2 $ 可以人为闭合,任意一个开关闭合都可以让电动机关闭防火门,同时扬声器进行报警。电动机和扬声器的工作互不影响,下列电路图能够实现的是(
C
)答案
C
解析
解：由题意知，电动机和扬声器工作互不影响，故两者并联；任意一个开关闭合都能使电动机和扬声器工作，故两个开关应并联后控制整个电路。分析各选项：
A选项：开关$S_2$闭合时扬声器被短路，不符合要求。
B选项：电动机和扬声器串联，工作相互影响，不符合要求。
C选项：电动机和扬声器并联，开关$S_1$、$S_2$并联后控制干路，任意开关闭合均可使两者工作，符合要求。
D选项：开关分别控制电动机和扬声器，无法实现任意开关闭合两者均工作，不符合要求。
结论：C
A选项：开关$S_2$闭合时扬声器被短路，不符合要求。
B选项：电动机和扬声器串联，工作相互影响，不符合要求。
C选项：电动机和扬声器并联，开关$S_1$、$S_2$并联后控制干路，任意开关闭合均可使两者工作，符合要求。
D选项：开关分别控制电动机和扬声器，无法实现任意开关闭合两者均工作，不符合要求。
结论：C
