16. 如图所示,当开关接1时灯泡L₁正常发光,接2时灯泡L₂正常发光.已知S由接1到接2时,电压表、电流表示数变化如图乙所示,则电源电压是V,L₂的额定功率是W.

6；0.8

由电路图甲可知，电压表测L₁两端电压，电流表测电路电流。
当S接1时，L₁、L₂串联，L₁正常发光。由图乙知，此时电流I₁=0.6A，电压表示数（L₁电压）U₁=6V，故L₁额定电压U₁额=6V，额定电流I₁额=0.6A，电源电压U=U₁+U₂串（U₂串为L₂串联电压）。
当S接2时，电路结构变化，L₂正常发光。由图乙知，此时电流I₂=0.2A，电压表示数（L₁电压）U₁'=2V。因L₁电阻不变，R₁=U₁/I₁=6V/0.6A=10Ω，此时L₁电压U₁'=I₂R₁=0.2A×10Ω=2V（与图乙一致）。
电源电压U=U₁' + U₂额（U₂额为L₂额定电压），即U=2V + U₂额。又S接1时U=6V（L₁单独工作时电压等于电源电压，此时L₂短路），故U=6V，U₂额=U - U₁'=6V - 2V=4V。
L₂额定功率P₂=U₂额×I₂=4V×0.2A=0.8W。

17. 请在图中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三孔插座接入电路.

火线先经过开关，再接灯泡，灯泡顶端接火线，螺旋套接零线；三孔插座方法：左零右火上接地，如图所示：
$

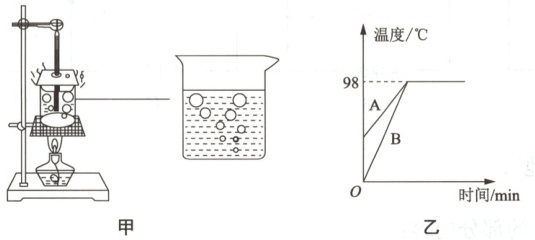

18. 在“探究水沸腾时温度变化的特点”实验中,小兰和小伟用相同的实验装置(如图甲)进行了实验.

(1)如图甲所示的装置中,给烧杯加盖的目的是.
(2)观察气泡可判断图甲中水处于(选填“沸腾前”或“沸腾时”)的状态.
(3)小兰和小伟根据各自的实验数据绘制出水温随时间变化的图像分别如图乙中A、B所示.由图像可知,小兰和小伟所用水的质量大小关系是mₐmᵦ.

(1)减少热量散失，缩短加热时间
(2)沸腾时
(3)＜
